有限元分析-梁单元概述

梁单元应用场景

梁单元可用于分析主要受侧向或横向载荷的结构，典型的梁单元应用主要有机器主轴、房屋结构、桥梁等。

梁单元分类与区别

在ANSYS中，梁单元可以分为两类：

欧拉梁：单元类型为beam3和beam4；

铁木辛柯梁：单元类型为beam188和beam189；

这两种梁的区别：

材料力学中描述的梁即为欧拉梁，在书中讲述梁正应力的章节中，对分析对象做了如下假设：

1.梁在变形前垂直于中性层的横截面在变形后仍为平面；

2.梁变形后的横截面仍与变形后的轴线垂直。

在铁木辛柯梁中沿用了第一个假设，但是铁木辛柯梁认为第二个假设忽略了梁的剪切变形，即梁内横向剪切力所产生的的剪切变形将引起梁的附加挠度，导致变形后的梁截面不再垂直于变形后的轴线。

欧拉梁一般用于模拟细长梁，而铁木辛柯梁既可用于细长梁，也可用于短粗梁。

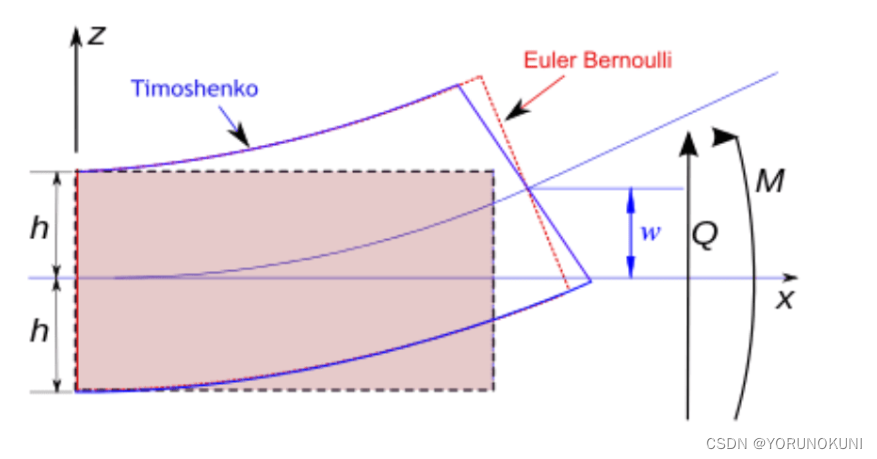

欧拉梁-铁木辛柯梁的区别
