电容耐压值

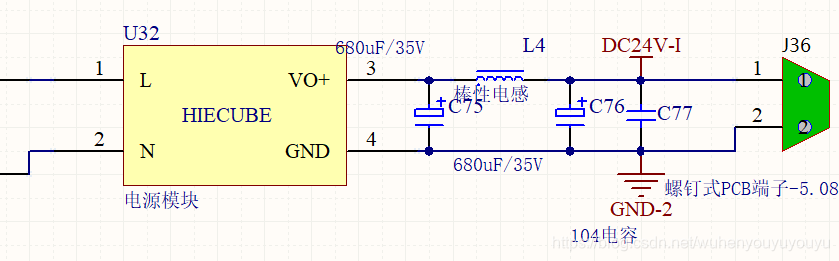

今天在调试一个很简单的AC-DC电源模块，AC220V转DC24V输出，电路图如下：

用万用表测试发现输出是12.3V左右，去掉负载，测试还是12.3V，并且电感发热。初步判断是后端有短路的地方，但是

后面就是C76和C77两个电容，难道电容坏了？仔细查看电容型号，发现C76应该焊接35V的，结果焊接成了10V的。换掉

电容，一切正常。





电容是一种存储电能的电子元件，在电路中发挥着十分重要的作用，电容在不同的电路中有不同的作用，要根据实际电路中所处的位置具体分析以及选择合适的电容。

如果说电容的容量是水塘的面积，那么耐压就是其深度，选用电容器时，应使额定工作电压高于实际工作电压，并留有足够的余量，一般应使额定工作电压大于实际工作电压的1.5到3倍较为合适，因为要考虑到电路中含有的脉动成分，该脉动直流的最大值不能超过电容器的额定工作电压，留有足够余量，这样才能在使用过程中不会因电压变动过大而被被击穿。

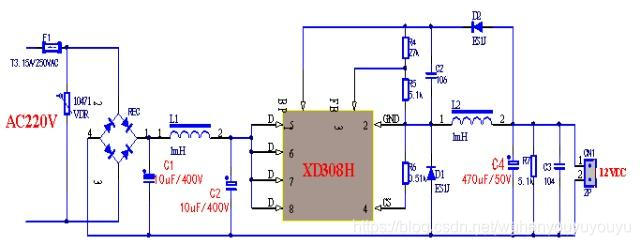

如下图是由XD308H为主要开关电源芯片组成的AC-DC小功率非隔离的开关电源，这里有三个电容：两个是C1和C2，容量都是10uF，耐压值都是400V，而另一个电容C4电容容量是470uF，耐压值是50V。



电解电容器的正极通常为金属箔，电解质为其绝缘氧化层，作为电容器的负电极。电解电容在很多场合特别是开关电源应用很广泛，它不仅容量大而且价格实惠，对于电解电容，我们一般用以下结果参数衡量它的品质：

①电压：直流额定耐压值

②峰值电压：能承受的直流电压尖峰值

③容量：电解电容的电容量

④偏差：容量的正负偏差值

⑤漏电流：在额定耐压下的漏电流

⑥纹波电流：一定温度下（比如40℃）时120Hz频率下的允许纹波电流，等效为电解电容的内阻

⑦温度：工作温度范围（比如-55～+105℃）

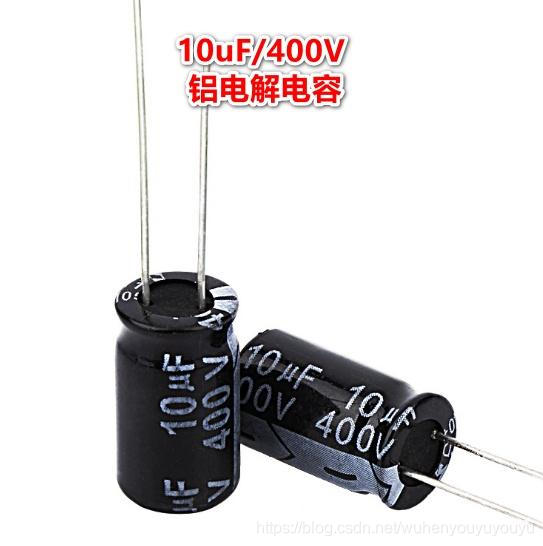

如下图是10uF/400V电解电容实物图，由于市电220VAC经过整流后得到大概310的电压，实际上用超过310V耐压值的电容就可以了但是在实际应用当中有可能比310V电压还要高，这时候可以选择400V或者450V都可以。

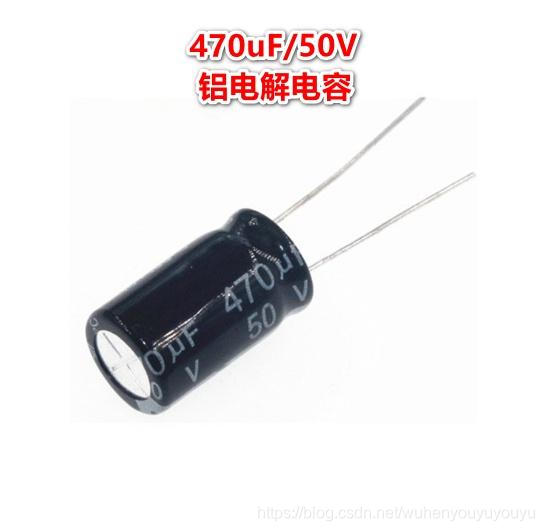

下图是470uF/50V电容实物图，耐压选择比实际电压高出2倍以上，其实选择470uF/35V电容也可以了，但是容量要根据实际负载选择，要不然带不动。





因此，耐压值指的是电容的额定工作电压，电路当中不能超过这个电压值，要不然电容会有击穿甚至爆炸的危险。
