【电路笔记】-逻辑与门

逻辑与门

逻辑与门是一种数字逻辑电路，仅当其所有输入均为高电平时，其输出才会变为高电平至逻辑电平 1。

1、概述

数字逻辑与门的输出状态仅在其任何输入处于逻辑电平“0”时再次返回“低”。 换句话说，对于逻辑与门，任何低电平输入都会产生低电平输出。

数字与门的逻辑或布尔表达式是逻辑乘法，用单点或句号符号（.）表示，布尔表达式为：A.B = Q。

那么我们可以将数字 2 输入与门的操作定义为：

“如果 A 和 B 都为真，则 Q 为真”。

2、2 输入晶体管与门

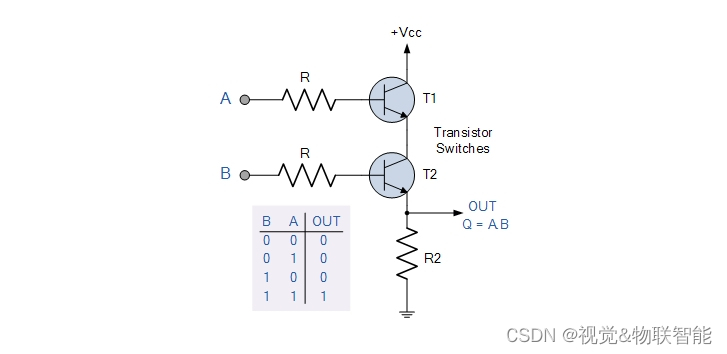

可以使用如下所示连接在一起的 RTL 电阻-晶体管开关来构建简单的 2 输入与门，并将输入直接连接到晶体管基极。 对于 Q 处的输出，两个晶体管必须饱和“导通”。

逻辑与门可使用数字电路来产生所需的逻辑功能，并给出一个符号，其形状代表与门的逻辑操作。

3、数字与门类型

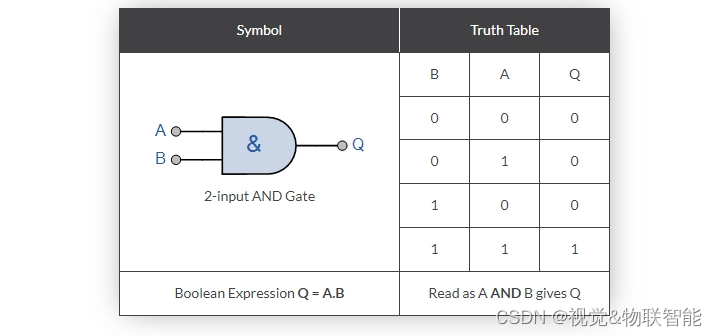

1）2 输入逻辑与门

2）3 输入逻辑与门
