看GD32的MCU，现在很多CPU内部都集成了USB的PHY，那么USB对外连接部分就是shield的设计了，看看每一家处理的方式如何

Xilinx ZedBoard

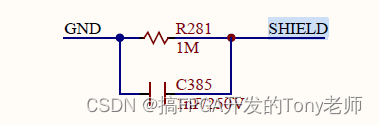

在这里插入图片描述

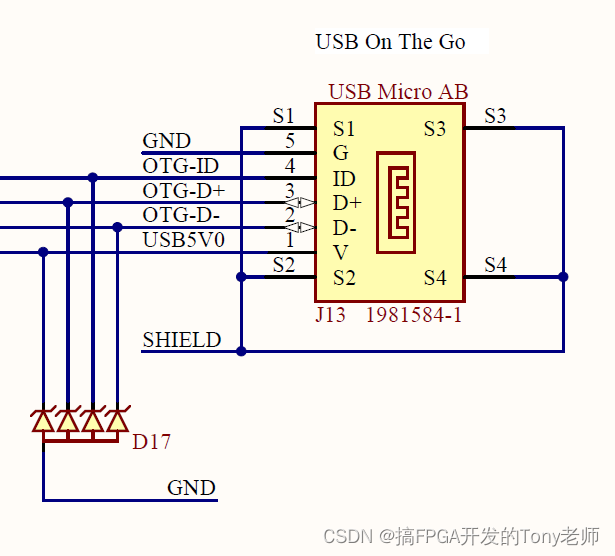

在这里插入图片描述

  • GND RC接地

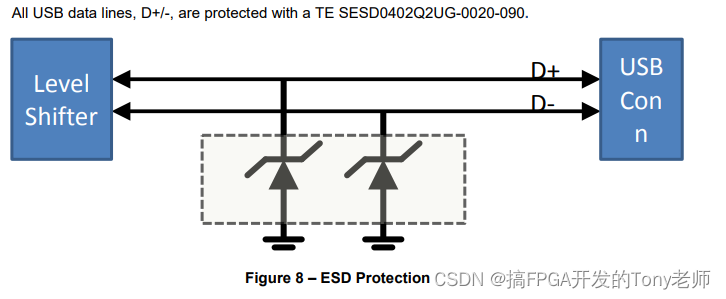

  • 数据、电源、ID由TVS二极管保护
    在这里插入图片描述

GD兆易创新

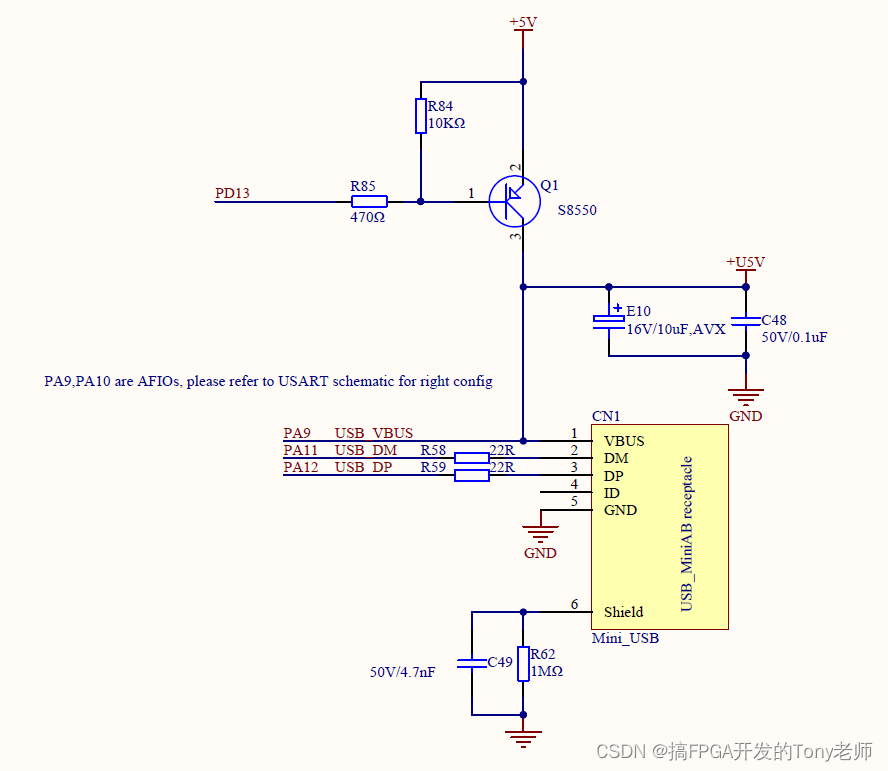

在这里插入图片描述

  • GND RC接地
  • 数据IO无ESD保护电路，但是串联了匹配电阻

ST 意法半导体

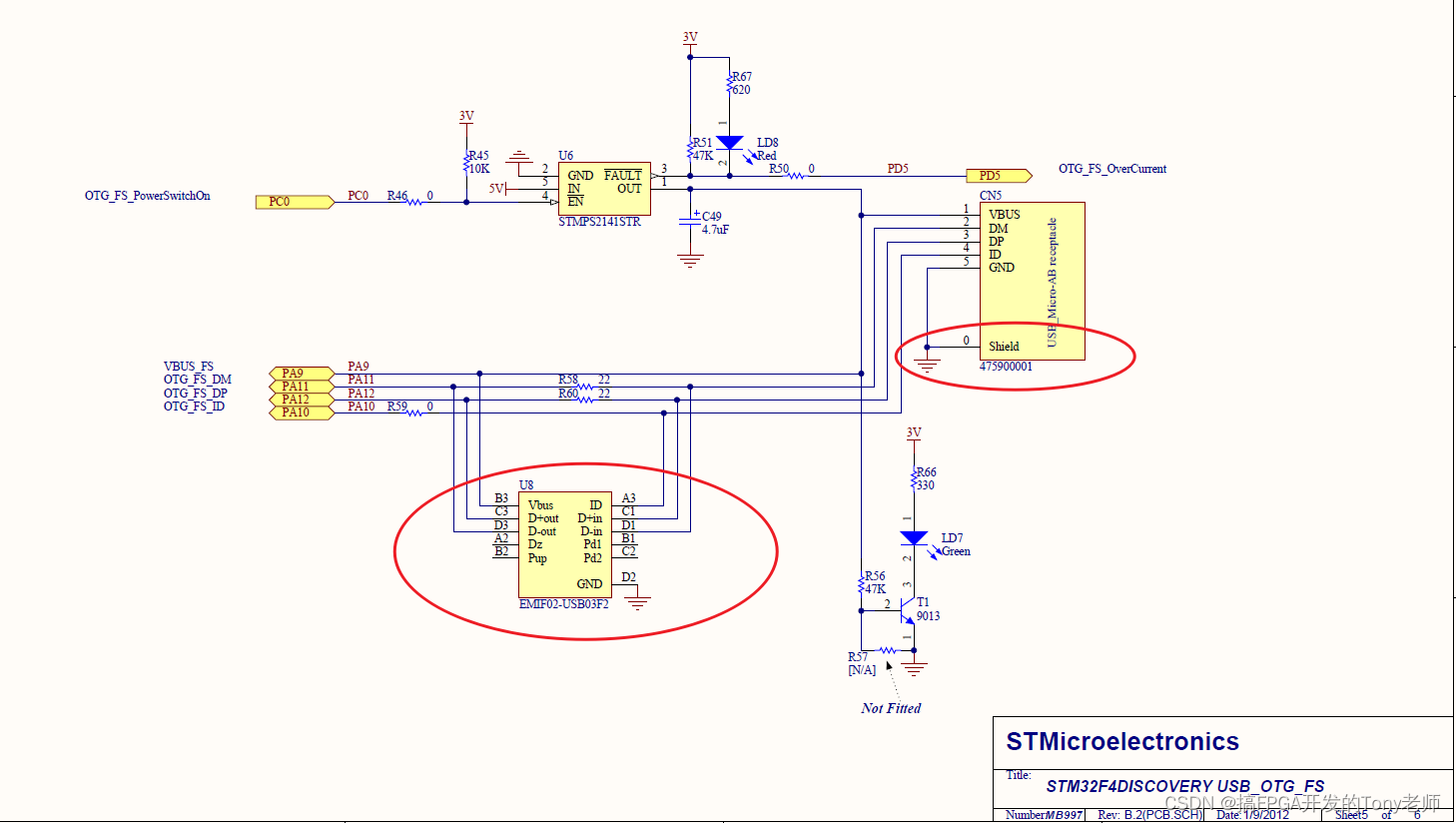

在这里插入图片描述

  • Shield & GND 直接接地
  • VBUS、Data、ID有保护电路
