数字功放设计要素

一、数字功放的物理原理

数字功放的原理： 音频信号(20~20K)经过一个PWM的调制，然后通过一个开关功率放大电路，把PWM信号放大，最后通过滤波器，把PWM信号滤除掉，这样就剩下一个大功率的音频信号可以直接推动喇叭。

        一般现在流行的几个数字功放的方案的PWM频率都是工作在300K~500k范围，当工作频率为300K时，经过解调电路之后，在1K以下的频率响应比较好的低音炮，在每个周期内至少有300个PWM信号，因此可以完美的呈现低频的音质。但对于高频音质，比如音频20K的模拟信号，每个音频周期只能包含15个PWM脉冲，因此高音域音质表现就会较差。要提高高频域的音质，就得提高音频单周期内的PWM脉冲个数，但比较困难，其本质原因是因为调制锯齿波的工作频率越高，越难选择开关管，开关的速度如果变慢了，容易发热，想减轻发热，就需要把死区调大，死区调大了，就导致失真变大。这个是一个两难的选择。于是选用极端快速的开关管，是数字功放第一要务。

        当工作频率达到1~2M的时候，才能真正的把高音的失真减低，减低并不等于完美，这需要必须基于更先进的器件（更高的工作频率的功率管）。

二、PWM调制

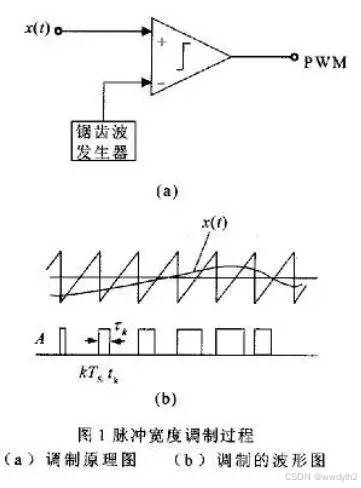

        PWM（脉宽调制）的原理： PWM是一种通过改变信号的脉冲宽度来控制模拟信号的方法。

        它通常应用于控制电机速度、LED亮度调节、音频信号合成等领域。PWM控制的基本原理是通过不断周期性地改变脉冲宽度来控制信号的平均值 。

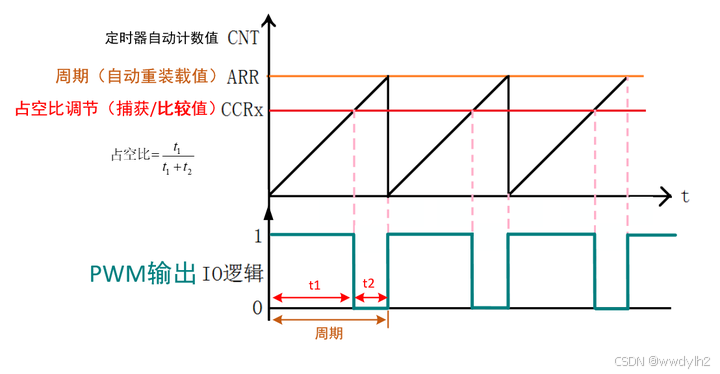

        PWM的工作原理可以通过一个简单的定时器来解释。假设有一个定时器，它在计数值小于某个预设值（CCRx）时输出低电平（0），在计数值大于或等于CCRx时输出高电平（1）。当计数值达到最大值（ARR）时，定时器会重置并重新开始计数。通过改变CCRx的值，可以改变PWM输出的占空比；通过改变ARR的值，可以改变PWM输出的频率。

        音频信号处理： 在音频处理中，PWM通过调节脉冲信号的占空比，可以将连续模拟音频信号转换为数字信号，以便在数字系统中进行处理和传输。这种数字化处理可以更好地保留原始音频信息，实现高保真音频重现 。

        音频信号的调制和解调： PWM还可以用于音频信号的调制和解调。通过调节PWM信号的占空比，可以实现对音频信号的调制。在解调过程中，可以通过检测PWM信号的占空比变化来还原原始音频信号 。

        音频信号的质量优化： PWM技术具有抗干扰能力强的特点，因此在音频处理中可以用于提高音频信号的质量。通过优化PWM信号的参数，如频率、占空比等，可以实现对音频信号的优化处理，提高音频信号的信噪比和还原效果 。

        实现音频播放： PWM可以变成一个DAC（数字模拟转换器），然后进行语音信号的输出，经过功率放大器，经过喇叭，则可以将数字信号变成声音信号正常输出 。

        通过上述原理，PWM技术在音频信号处理中发挥着重要作用，能够实现音频信号的数字化处理、编码和解码、调制和解调以及质量优化等方面的应用。

三、PWM信号转换为模拟信号的方法

        在PWM信号输出后，通常会使用低通滤波器来平滑信号，去除高频成分，使其恢复为接近模拟音频信号的波形。这一步骤对于提高音频质量至关重要。

        PWM技术在消费电子产品中广泛应用，如蓝牙音箱、智能耳机等，通过PWM信号驱动扬声器，实现音频播放。

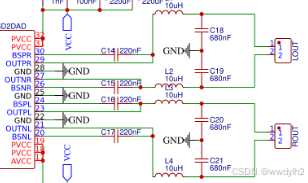

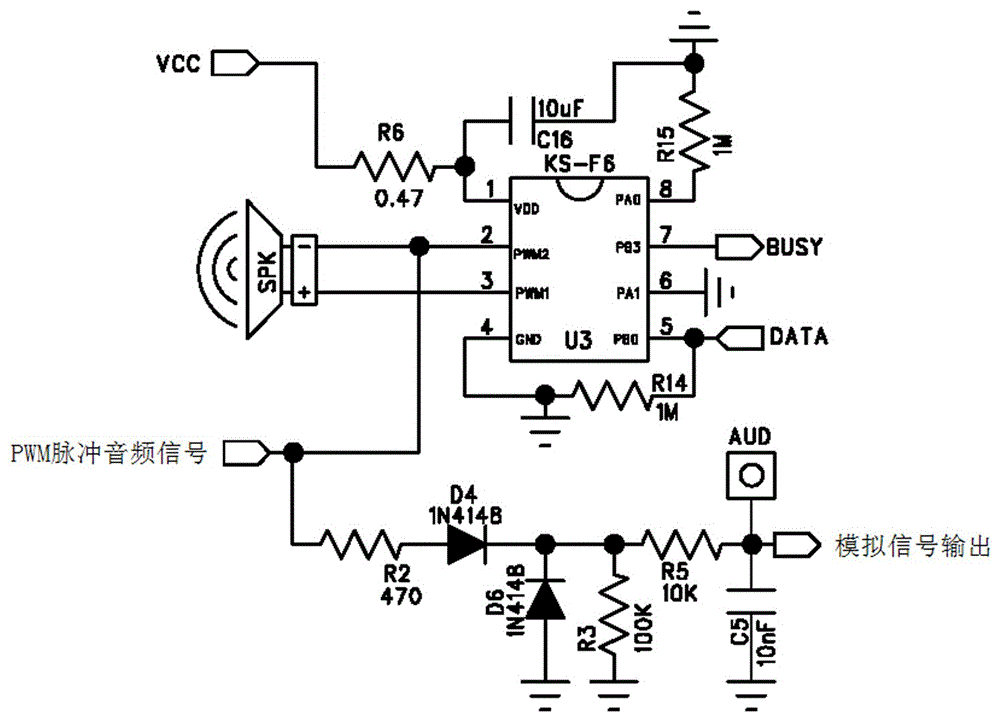

        PWM驱动扬声器可以简化硬件电路，降低硬件成本。利用软件PWM不需要外部的硬件PWM和电压比较器，只需要功率MOSFET、续流磁芯、储能电容等元器件，大大简化了外围电路。



        PWM信号可以直接驱动扬声器发声，因为PWM信号的频率和占空比可以被调整以匹配扬声器的特性，从而实现高质量的音频输出。

四、续流磁芯

续流磁芯是续流电感中的关键部分。续流电感在电路中起到限制电流变化速率等重要作用，而磁芯的特性对续流电感的性能有着显著影响。

续流磁芯的类型及特点

（1）铁氧体磁芯

• 特点：具有高磁导率和低磁化损耗，适用于低频和中频的应用。例如在开关电源、电子变压器滤波器等电路中经常被使用。

（2）磁性金属磁芯（如镍铁合金）

• 特点：具有高饱和磁感应强度和低磁化损耗，这种特性使其适用于高频应用，像高频变压器、电感和滤波器等电路中就会用到它。

（3）铁氧体复合材料磁芯

• 特点：结合了铁氧体和磁性金属的特点，有较高的磁导率和较低的磁化损耗，在高频和超高频应用中表现出色。

选择续流磁芯时需要考虑的因素

（1）工作频率

• 不同类型的磁芯在不同频率范围内表现出不同的特性。所以在选择续流磁芯时，需要先明确电路的工作频率，确保磁芯能够在所需频率范围内正常工作。

（2）磁导率

• 磁导率是磁芯材料的重要参数，它决定了磁场在磁芯中传播的效率。较高的磁导率可以提高续流电感的能量储存和释放效率，从而影响整个电路的性能。

（3）饱和磁感应强度

• 磁芯的饱和磁感应强度表示了它能够承受的最大磁场强度。较高的饱和磁感应强度可以使续流电感在高电流条件下保持稳定性，这对于一些大电流的电路场景非常重要。

（4）磁化损耗

• 磁芯的磁化损耗表示在交变磁场中由于磁滞和涡流引起的能量损失。选择磁化损耗低的磁芯有助于提高电路的效率，减少能量浪费。

罐型铁氧体复合材料磁芯与其他形状磁芯的主要区别

        体现在其独特的几何形状以及由此带来的应用特性和优势上。以下是对罐型铁氧体磁芯与其他形状磁芯区别的详细阐述：

（1）几何形状

• 罐型铁氧体磁芯：其形状类似于一个罐子，通常具有一个封闭的底部和一个开口的顶部，这种形状设计使得它在某些特定应用中具有独特的优势。
• 其他形状磁芯：铁氧体磁芯有多种形状，如柱形、工字形、帽形、单孔、双孔、四孔、U形、E形、EI形、EC形、RM形、PQ形等。每种形状都有其特定的应用场景和优势。

（2）性能差异

罐型铁氧体磁芯：

• • 电感量大：由于罐型磁芯的特殊形状，使得在相同体积下，罐型磁芯能够绕制更多的线圈匝数，从而获得更大的电感量。这在需要高电感量的应用中非常有用，如制作电感器或变压器时。
  • 磁场分布均匀：罐型磁芯的封闭底部和开口顶部设计有助于磁场的均匀分布，这可以提高电磁能量转换的效率。
  • 易于散热：罐型磁芯的形状使得其表面积相对较大，有利于散热，从而提高了磁芯在高频率下的稳定性。
• 其他形状磁芯：
  • 各种形状的铁氧体磁芯根据其设计特点，在不同的应用领域中具有各自的优势。例如，E形和EI形磁芯常用于电源变压器中，因为它们能够提供稳定的磁场分布和较高的电感量；而U形磁芯则常用于制作扼流圈等。
