变压器的特性阻抗匹配的方法

为什么要匹配？

变压器阻抗匹配设计是指在变压器的设计过程中，通过合理选择变压器的参数，使得输入端和输出端的阻抗能够得到匹配，以达到最佳的能量传输效果。阻抗匹配设计在变压器的应用中非常重要，它直接影响着变压器的性能和效率。

如何匹配？

1.变压器一般认为次级输出功率小于等于初级输入功率。

2.变压器的初次级输入电压和输出电压的比一般位匝数之比（忽略导线的直流电阻）。

3.变压器的输入电流和输出电流与匝数成反比。

方法：

变压器的初、次级阻抗比等于初、次级匝数比的平方。通过改变初、次级匝数的方法，变压器可以起到变换阻抗的作用。当电子电路输入端阻抗与信号源、内阻相等时，信号就可以把信号功率最大限度地传送给电路。

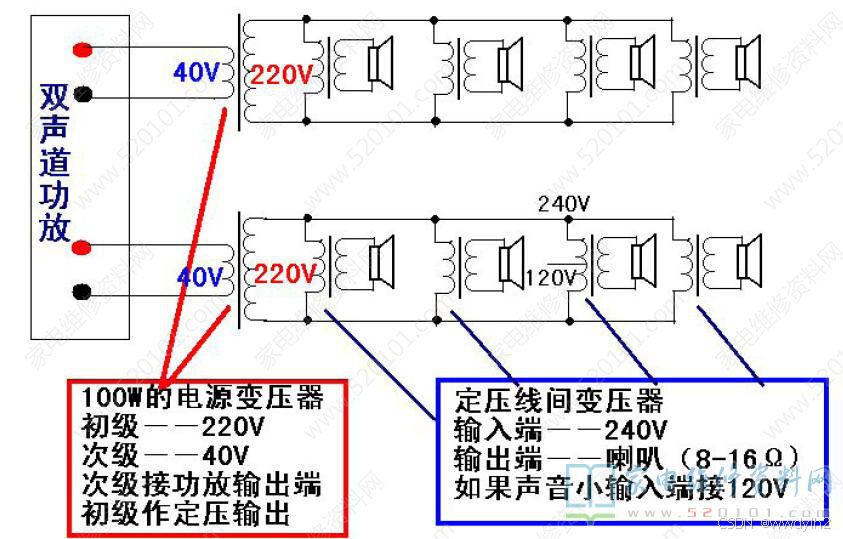

对于初级线圈，一般要与其接入的源的输出阻抗进行匹配，比如：一个音频功放输出阻抗为4~8欧，则需要初级线圈与其阻抗相匹配，可以选择与音频功放输出阻抗相当的阻抗来设计初级线圈的匝数。变压器次级输出负载的特性阻抗为144-256欧姆，则根据特性阻抗的比值，假设输出阻抗设计为256欧姆，初级阻抗设计为4欧姆，则256/4=64，初次级线圈的匝数比为1：8。

初级线圈设计为多少匝数合适呢？

• 初级匝数应该足够，以确保变压器初级绕组的电抗在最低工作频率下是源输出阻抗的四倍。
• 使用公式 N=(4.44×10^8×B×A×10^−4)/(4.44×f×ϕ×10−4×δ) 计算初级线圈的匝数，其中 B 为铁心中心处的磁感应强度，A 为铁心的横截面积，f 为交流电源的频率，ϕ 为变压器的磁通量，δ 为变压器铁心材料的磁导率。
