关于PLC1200的接线

已于 2025-03-30 15:35:13 修改
阅读量285 收藏
点赞数 3
文章标签： 编辑器
于 2025-03-02 09:47:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wwweerie/article/details/145958806
版权

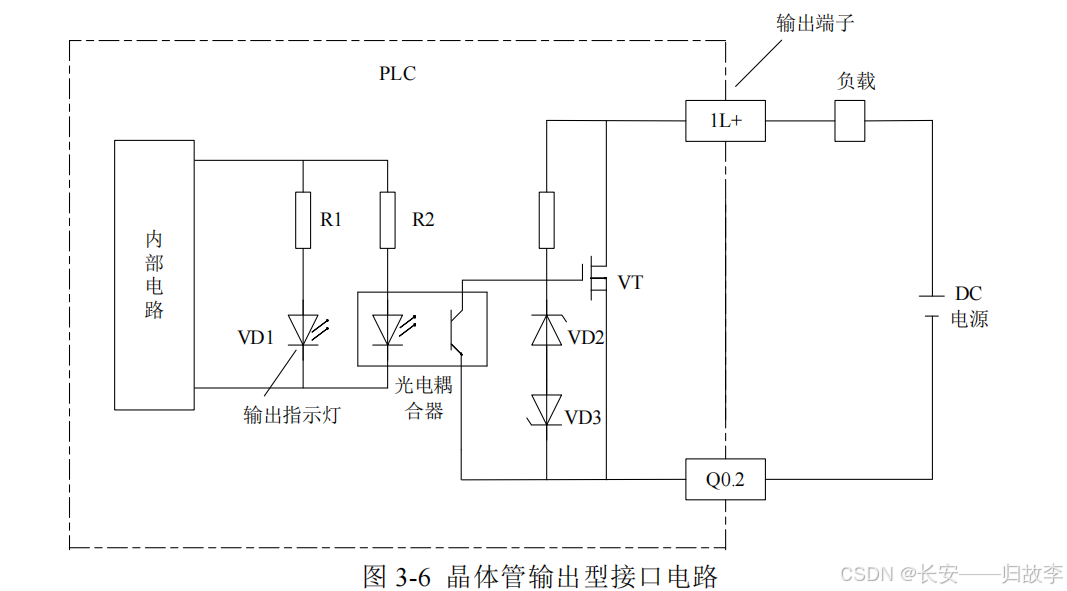

24V--L+          Q--M--0V

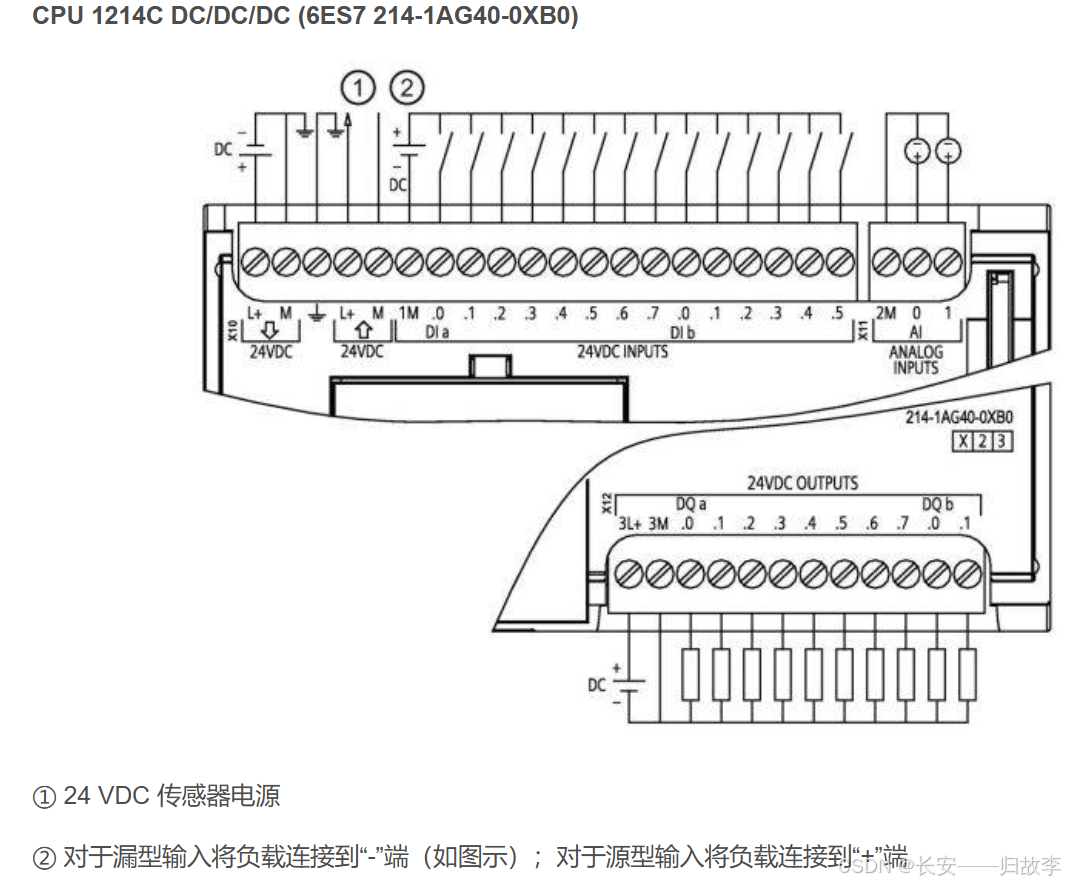

24V--M--L+     Q--0V

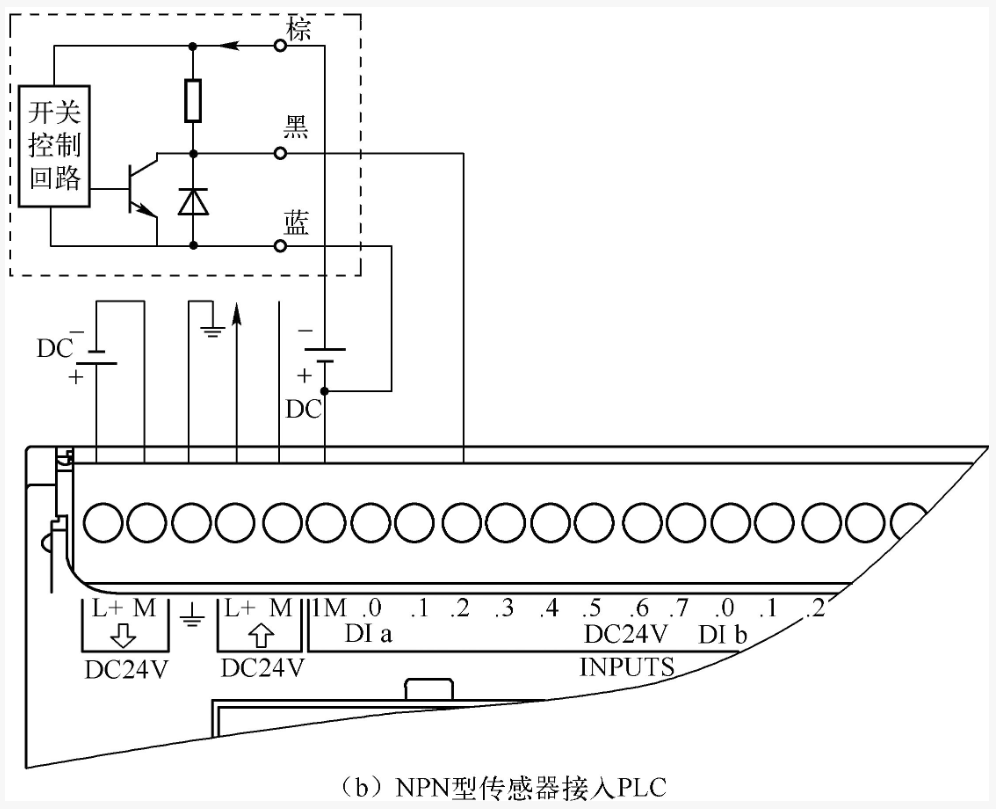

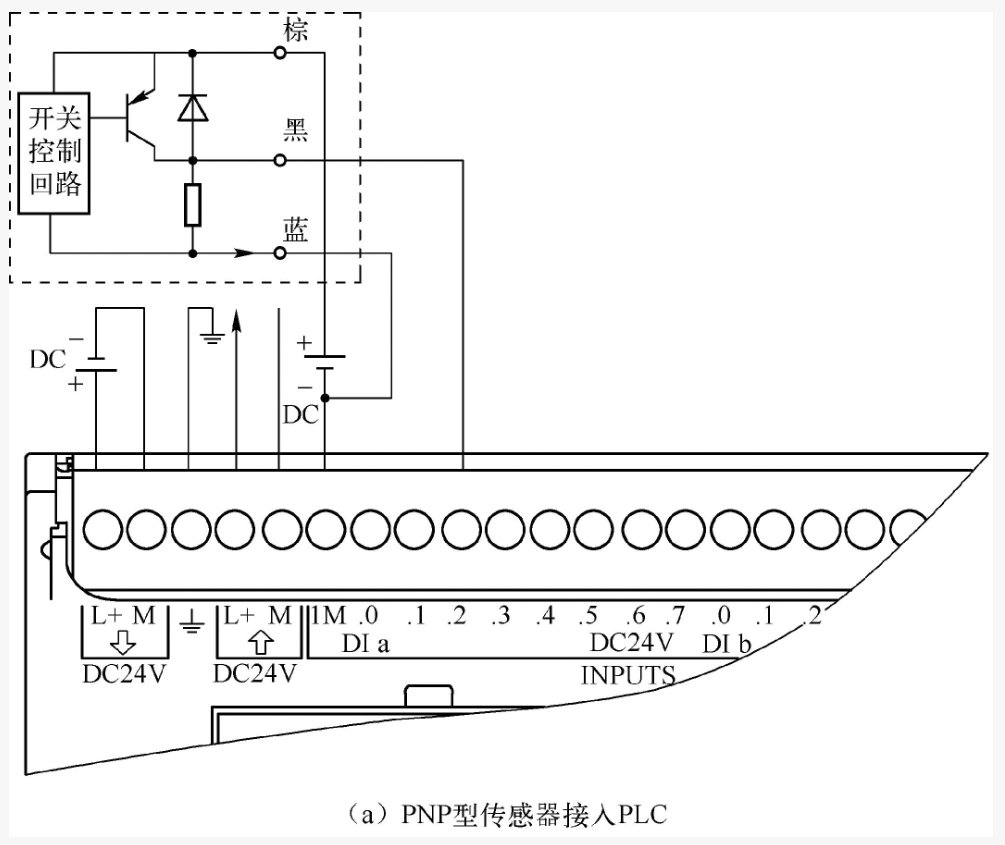

下面是两种开关量输入的接线方式，PNP漏型，NPN源型（西门子S7-1200）
