西门子S7-1200硬件接线

分类：1.AC/DC/RLY    2.DC/DC/RLY    3.DC/DC/DC

 供电电源：AC代表供电单向交流电压是220V

                   DC代表直流24V电压

 输入信号电压：DC 24V

 输出信号（负载）：RLY（继电器输出）

                                  DC（ 晶体管输出）

输入：1.按钮，旋钮  2.传感器  3.限位开关

输出：1.指示灯  2.中间继电器3.按触器

例：要求按动按钮，小灯泡点亮；松开，灯灭。（点动）

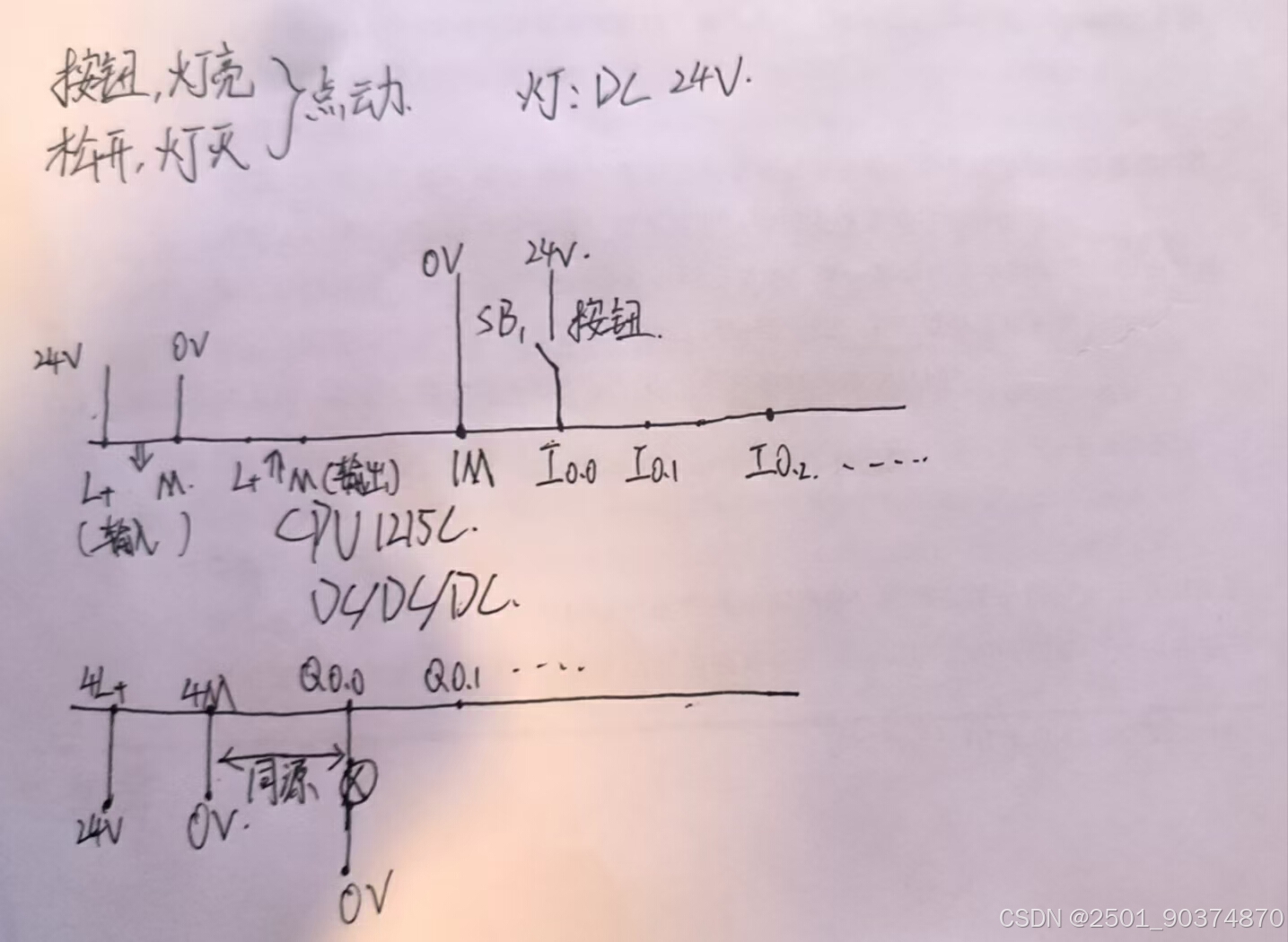

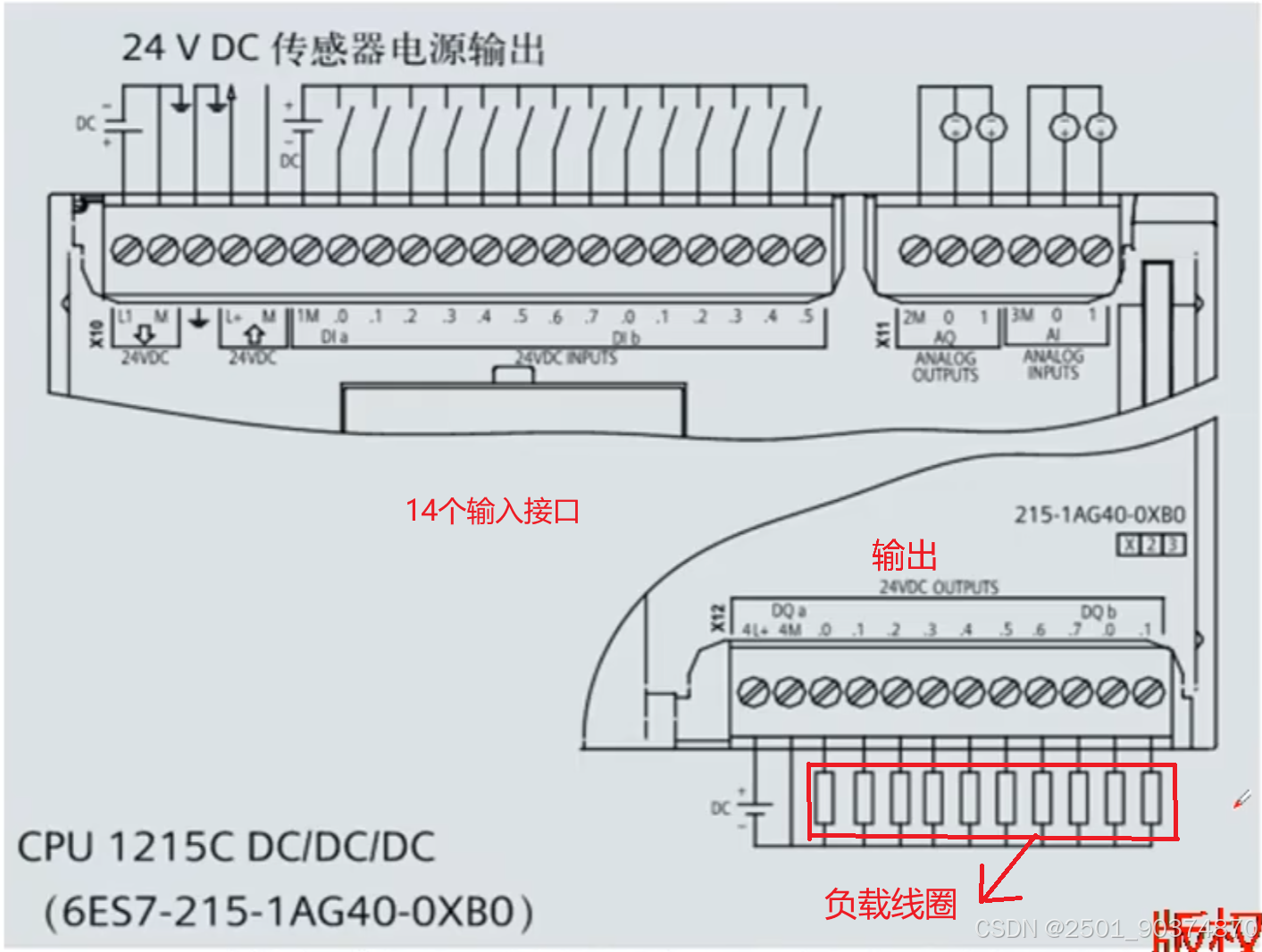

 S7-1200   DC/DC/DC  硬件接线示意图

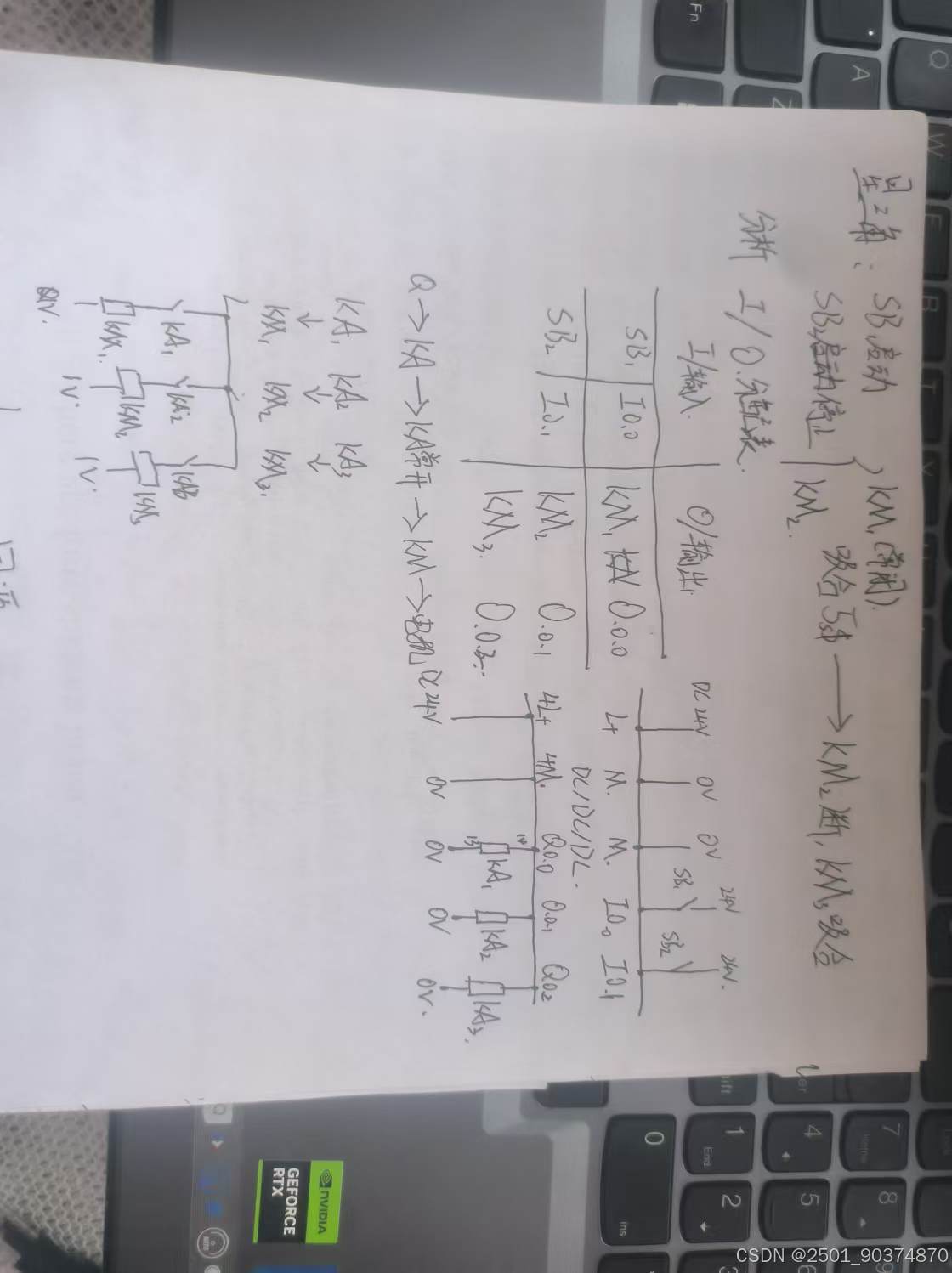

星三角接线原理及示意图

传感器分类及接线原理图

 硬件接线总结

1.所有按钮的一端接I点，另一端和公共段之间接直流24V电源

2.传感器型NPN类，棕色线接24V，蓝色线接0V,黑色信号线接I点，公共端M接24V：传感器PNP类，公共端接0V  （无论是PNP/NPN 都是有源信号）

3.继电器型输出的Q点接24-220V交直流电负载均可，公共端L和负则线圈之间对应的电压即可，政府及没有固定要求，常规L接正或者火线。

4.晶体管输出型的Q点只能接直流24V的负载，正负极接线固定，不可接反。
