耦合电容，旁路电容，滤波电容

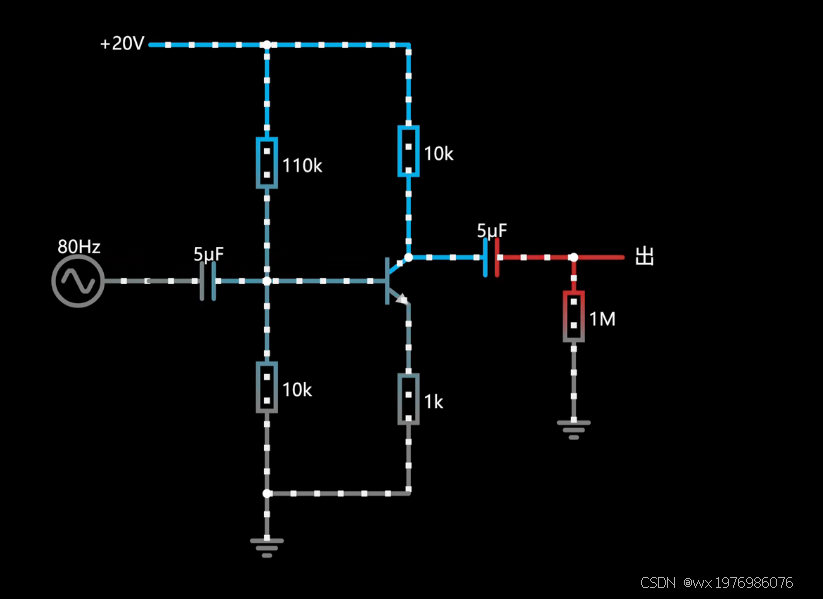

耦合电容：在这个共射放大电路中，有两个5微法的电容，一个在输入端，一个在输出端，先看输入端的电容，他有两个作用，一是隔直流通交流，二是防止偏置电阻影响电压源。当直流电接入电容时，此时它很快会达到和电源电压相同的状态，电路中就没有电流通过了（没有电势差）。

由电容的阻抗计算公式Z=1/wc,w=2πf，得到z约等于398欧姆。它远小于110kΩ和10kΩ的电阻那么他是一个低阻抗的电阻，因此信号源在这个电容身上加不上什么电压，也就是电容基本上不消耗电压源的电压，交流信号会不断地充放电，这就是隔直流通交流。

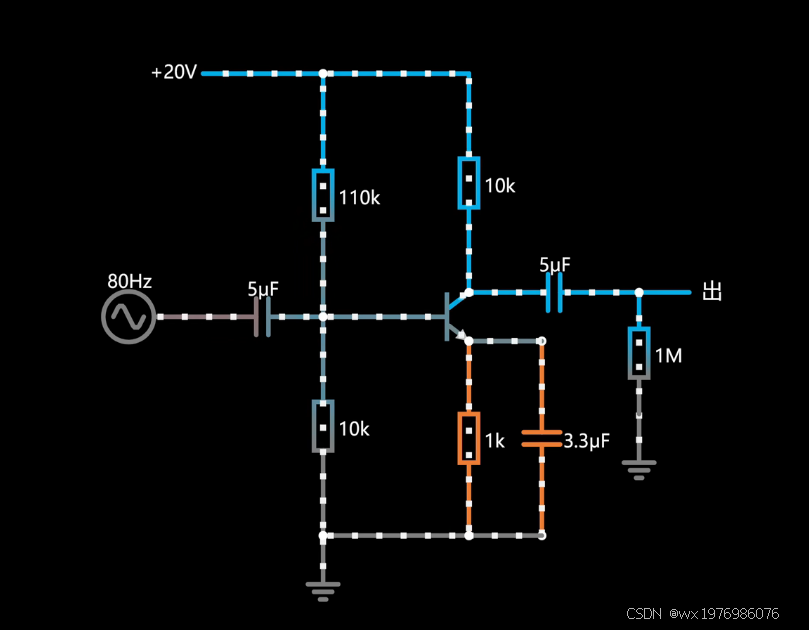

旁路电容：3.3微法，他并联到了1k欧的电阻上，发射极电阻会产生交流负反馈，当发射极有电阻但没有旁路电容时，交流信号会在电阻上产生压降，这个压降会反馈回输入回路，导致电压放大倍数降低，当在发射极电阻并联一个旁路电容时，由于它低阻抗，交流信号会通过旁路电容直接到地，使电压放大倍数提高。

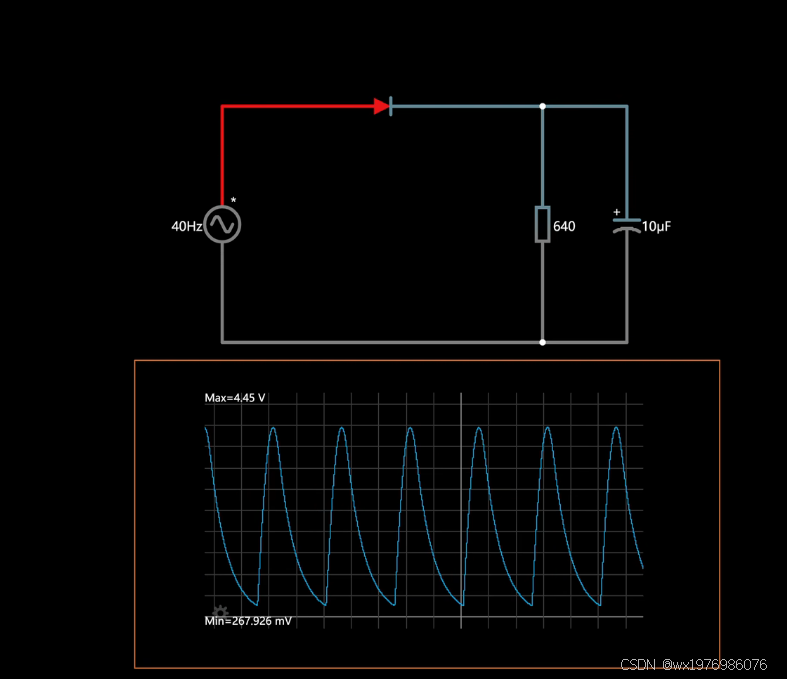

滤波电容；主要作用是消除电源里的纹波，但是从图中看他的滤波效果并不是很好，那在什么情况下他的滤波效果才能变好呢？只有大部分纹波的电压通过电容跑掉之后，相当于电容把一部分纹波电压给短路了，那这时候负载获得的电压就会比较干净。那么也就是希望这个电容少充电，它的阻抗尽可能的小。对于一个固定的电源来说，电容的容值越大，阻抗越低。

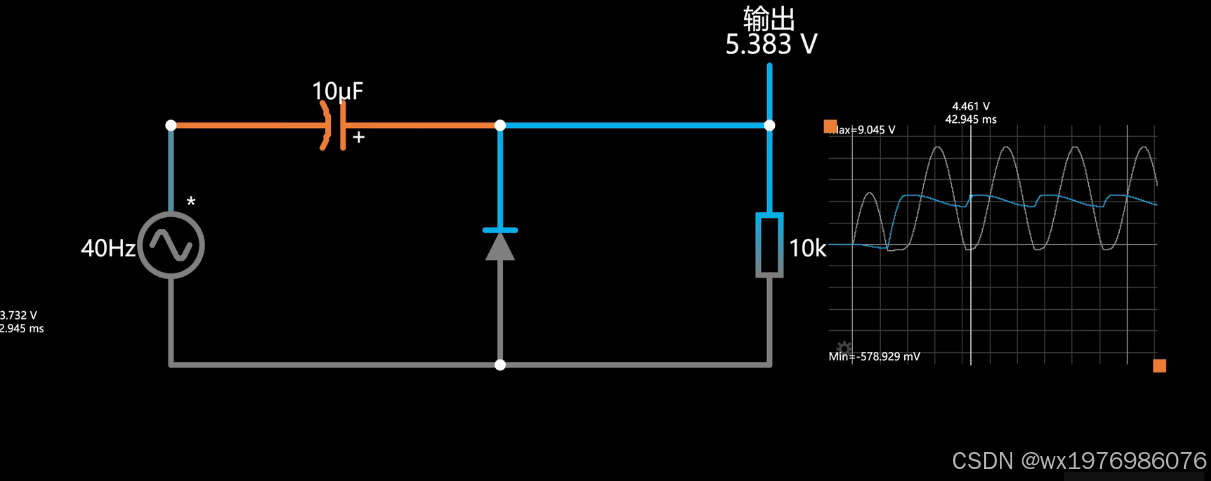

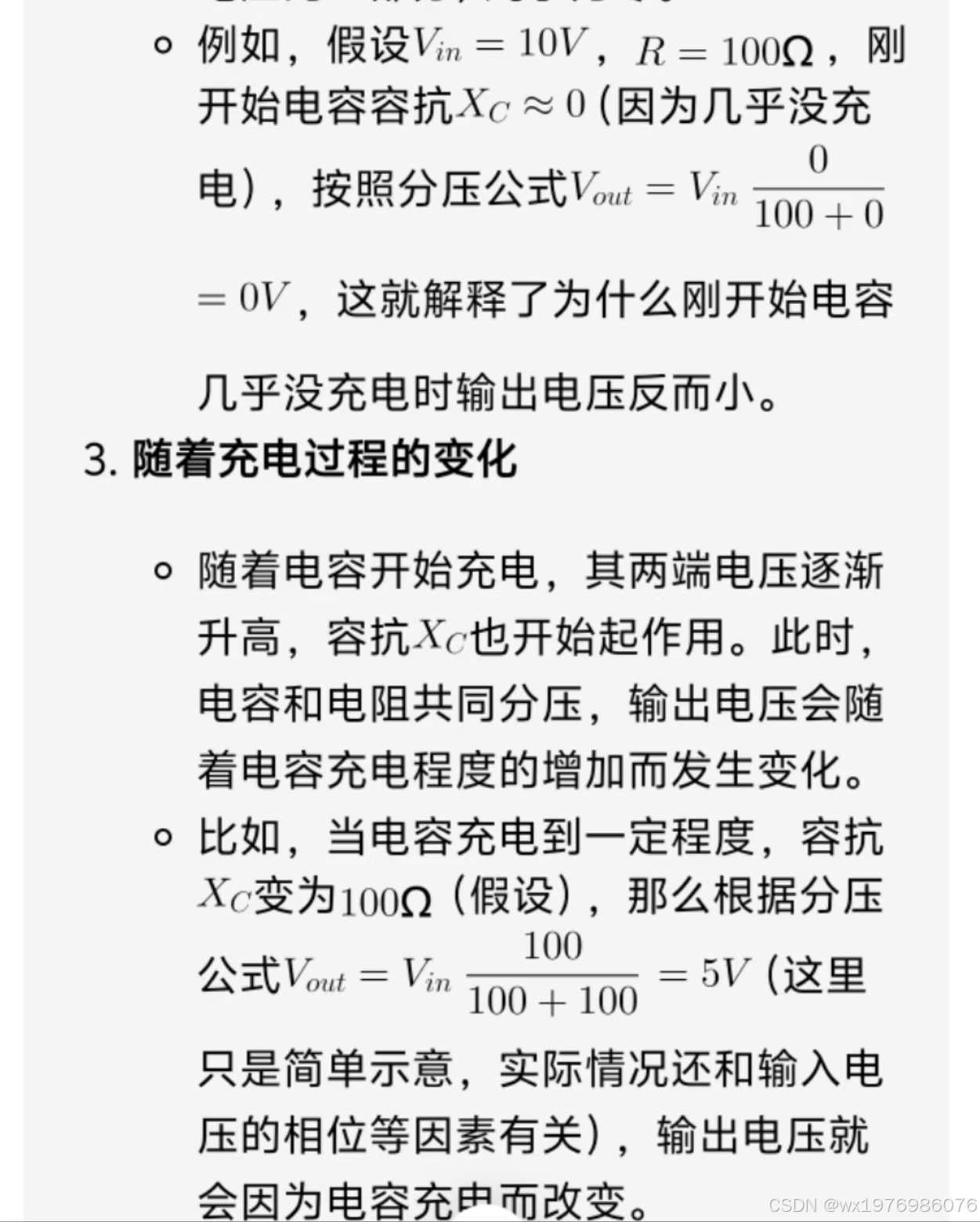

在这个电路图中，刚开始电容充电很少时，电压源所有电压全部都输出，当负半周时，电压源从下面给电容充电，当电容充满电时，电容和电阻共同分压，
