💥1 概述

文献来源：

以下为基于多目标粒子群算法（MOPSO）的微电网优化调度研究文档，整合风光、储能、柴油、燃气及电网交互的协同调度策略：

---

一、多目标粒子群算法（MOPSO）的核心原理与优势

多目标粒子群算法（Multi-Objective Particle Swarm Optimization, MOPSO）在微电网优化调度方面的研究是一个非常前沿和重要的课题。微电网系统一般包括风光能源、储能系统、柴油发电机组、燃气发电机组以及电网交互等多种能源资源和组件，因此需要有效的优化调度方法来实现系统运行的最佳性能。

在研究中，首先需要建立微电网的数学模型，包括各种能源组件的特性、约束条件、系统运行需求等。然后，利用多目标粒子群算法来解决微电网的多目标优化问题，如提高能源利用效率、降低运行成本、减少排放量等目标可能是其中的重点。

MOPSO算法是一种启发式优化算法，通过模拟粒子群的行为来搜索多个目标函数的最优解。在微电网优化调度中，可以将不同的目标函数转化为多个相互竞争的优化目标，如最小化运行成本、最大化可再生能源利用率等。MOPSO算法可以在不同目标之间寻找到一组均衡的解，称为 Pareto 最优解集合，从中选择最优的调度方案。

通过研究基于多目标粒子群算法的微电网优化调度，可以有效提高微网系统的运行效率、经济性和环保性，为实现微电网的可持续发展提供重要支持。需要注意的是，还需要考虑实际工程应用中的各种约束条件和风险因素，以确保优化调度方案的实用性和稳定性。

由于缺乏对联络线功率部分约束的完善，尽管功率平衡条件得以满足，但在修改代码时对新增约束部分仍感到困惑。这个问题的关键在于程序代码中未添加对联络线功率的约束条件，导致缺乏必要的支撑。可以类比于潮流计算中的平衡节点，就像需要一个"桥梁"来确保功率平衡一样，联络线功率通常充当了这个重要角色。为了解决这个问题，我们需要为联络线功率增设约束条件，以确保系统的平衡水平得以维持。

为了更好地理解多约束多目标智能算法优化机理，并且方便代码的修改，我计划创建一个"模板"，具体内容将涵盖以下几点，以帮助大家更好地应对这个问题：

1. 首先，我打算利用"可行状态"标志，将爬坡约束、SOC约束、联络线功率约束等模板化，将它们集中在目标函数子程序（fitness）的设计中。通过按照相同的格式增加或修改约束条件，大家将能够轻松地完成对约束的处理。

2. 其次，我将对无需修改的子函数进行固化处理。考虑到程序可能涉及多个子函数，并且采用了结构变量形式，这导致了调试的困难性增加。为了应对这一问题，我计划对这些子程序进行完善且固定化的改进，这样大家只需要了解每个模块的功能即可，无需进行具体的修改操作。

通过这个模板的设计和应用，我希望能够协助大家更好地理解多约束多目标智能算法优化的机理，同时也提供了方便修改代码的工具，以便更加高效地解决类似问题。

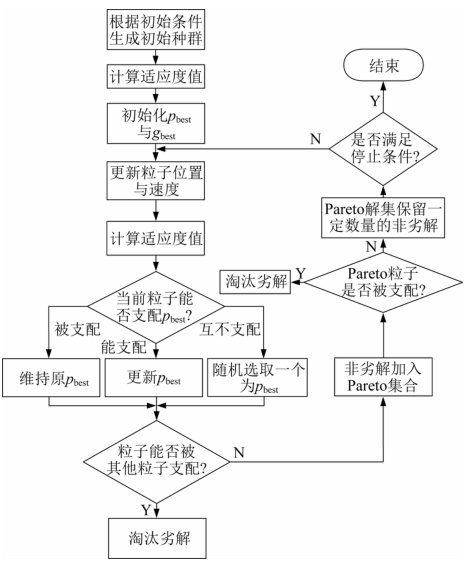

1. 算法流程
MOPSO算法通过模拟粒子群在解空间中的搜索行为，实现多目标优化的Pareto前沿求解。其流程包括：

• 初始化种群：随机生成粒子群，每个粒子代表一个可能的调度方案。

• 适应度计算：评估粒子在多个目标（如经济性、环保性）下的性能。

• 个体与全局最优更新：通过Pareto支配关系更新个体最优（pbestpbest​）和全局最优（gbestgbest​）。

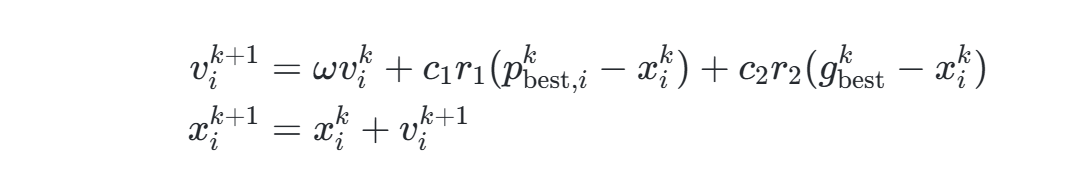

• 速度与位置更新：



  其中，ω为惯性权重，c1,c2​为学习因子，r1,r2为随机数。

2. 算法特点

• 高效性：收敛速度快，适用于高维、非线性优化问题。
• 并行性：粒子独立搜索，支持分布式计算。
• 多样性保持：通过自适应网格法和拥挤距离筛选，避免解集陷入局部最优。

---

二、微电网各组件建模与约束分析

1. 风光发电系统

• 波动性与随机性：风光出力受天气影响显著，需建立概率模型（如Weibull分布描述风速，Beta分布描述光照强度）。
• 运行策略：采用最大功率点跟踪（MPPT）控制，最大化可再生能源利用率。

2. 储能系统

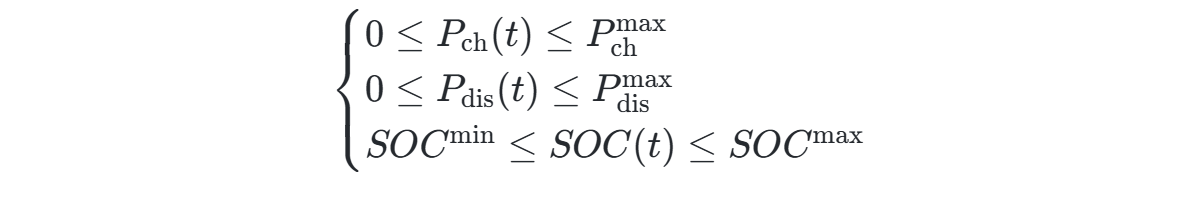

• 充放电约束：



  其中，SOC为荷电状态，需在调度周期始末保持一致。

• 平抑波动：储能通过吸收/释放功率平衡风光出力与负荷需求。

3. 柴油发电机与燃气轮机

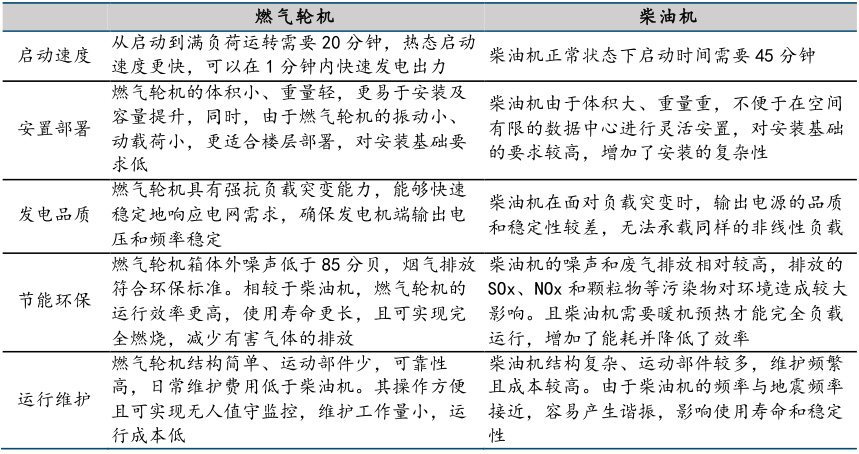

• 技术对比：

  特性	柴油发电机	燃气轮机
  启动速度	45分钟（冷启动）	1分钟（热启动）
  环境适应性	-20℃需预热	-54℃直接启动
  维护成本	高（机油消耗多）	低（无需机油）
  排放	高（颗粒物、NOx）	低（完全燃烧）

4. 电网交互机制

• 功率调节：通过联络线功率控制（如下垂控制），实现微电网与主网的有功/无功交换。





• 约束条件：

  Pgridmin⁡≤Pgrid(t)≤Pgridmax⁡

  需避免功率越限导致的电压波动。

---

三、微电网多目标优化调度模型

1. 目标函数

• 经济性：最小化运行成本（燃料费、维护费、购电成本）。
• 环保性：最小化碳排放及污染物处理费用。
• 可靠性：降低负荷缺电率（LPSP）和弃风弃光率。



2. 约束条件

• 功率平衡：∑Pgen+Pgrid=Pload

• 设备出力限制：各电源出力需在额定范围内。

• 储能寿命约束：限制充放电次数及深度。

---

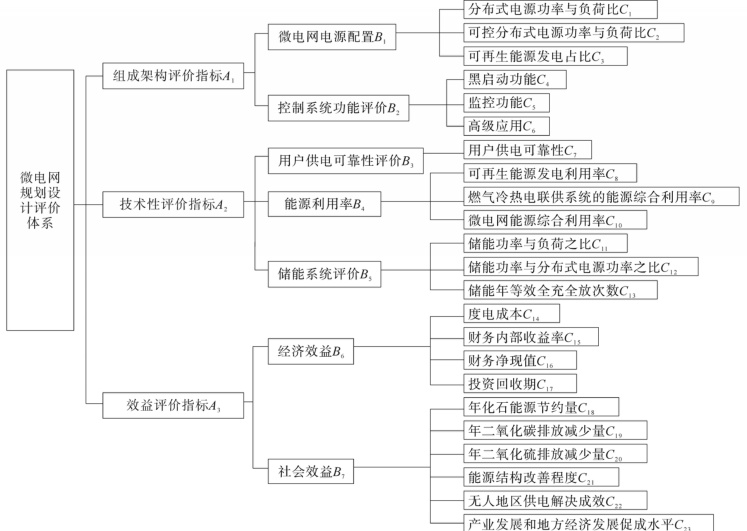

四、关键评价指标体系

根据孤岛型微电网规划评估框架，核心指标包括：

• 技术性指标：可再生能源利用率、储能功率/负荷比、供电可靠性。
• 经济性指标：度电成本（LCOE）、投资回收期、财务净现值。
• 社会效益：年CO₂减排量、化石能源节约量。

---

五、MOPSO在微电网调度中的应用案例

1. 冷热电联供系统：优化燃气轮机、储能与电网交互，降低综合成本37%。
2. 风光储微电网：通过MOPSO求解储能容量配置，减少弃风弃光率至5%以下。
3. 柴油-燃气混合系统：动态调整传统电源出力，平衡经济性与环保性。

---

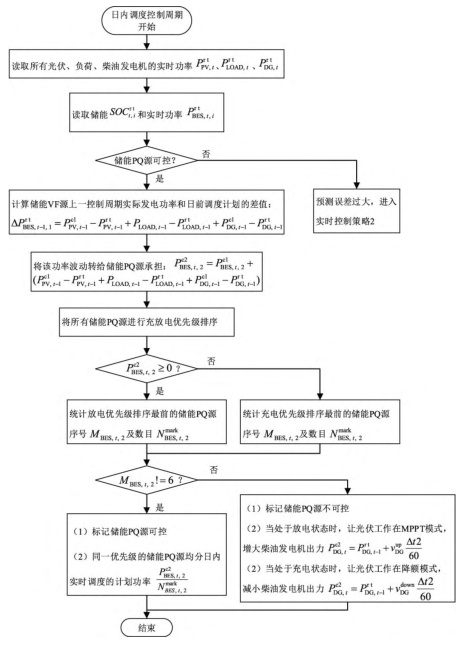

六、协同调度策略实现

1. 分层控制：
   • 日前调度：基于预测数据生成基准计划。
   • 日内实时调整：根据风光实际出力与负荷波动，动态修正储能充放电及柴油/燃气出力。



2. 优先级规则：
   • 优先调度可再生能源，次优选择储能，最后调用柴油/燃气机组。
3. 交互功率平滑：通过储能充放电平抑联络线功率波动，减少对主网的冲击。

---

七、结论与展望

MOPSO算法在微电网优化调度中展现出高效性与鲁棒性，尤其在多目标权衡与复杂约束处理方面优势显著。未来研究方向包括：

• 不确定性建模：结合深度学习改进风光出力预测精度。
• 算法融合：将MOPSO与强化学习结合，实现动态环境下的自适应调度。
• 多能互补：扩展至冷、热、电联供系统，提升能源综合利用效率。

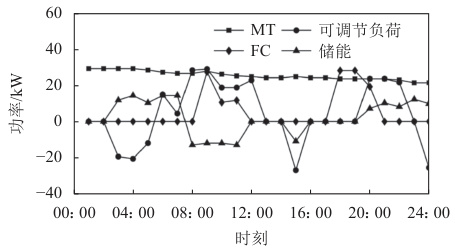

📚2 运行结果

部分代码:

%得到多目标问题的解
function [y,c] = prob(x)  %c=1则x为非可行解
global P_load; %电负荷
[c,y(1)] = fitness(x);  %得出粒子的适应度  %%运行成本赋值给y（1）
%% 目标函数2:环境保护成本
C_DE_en=0;C_grid_en=0;C_MT_en=0;
for i=1:144
    if i>72&&i<97
      C_DE_en=C_DE_en+(0.023*680+6*0.306+8*10.09)*x(i);
    elseif  i>96&&i<121
     C_MT_en=C_MT_en+((0.023*889+6*1.8+8*1.6)*6*x(i));
    end
end
for i=121:144
    if P_load(i-120)-x(i-120)-x(i+24-120)-x(i+48-120)-x(i+72-120)-x(i+96-120)>0

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]李兴莘,张靖,何宇等.基于改进粒子群算法的微电网多目标优化调度[J].电力科学与工程,2021,37(03):1-7.
