煤层开采裂隙场演化--利用Matlab进行图像二值化与整体分形维数计算

1.裂隙场演化

煤层推采过程中覆岩裂隙逐渐向上发育，但是采动裂隙在时空上的分布表现为各向异性，具有复杂性和随机性，通过离散元软件（3dec、udec等）可以对覆岩裂隙发育状态进行直观模拟，但难以对裂隙场演化进行量化处理，尤其针对覆岩空间结构特征相对复杂条件下,通过引入分形几何理论, 在定性分析基础之上, 采用分形维数定量化表征开采扰动下覆岩裂隙分形特性,揭示覆岩裂隙扩展演化规律。

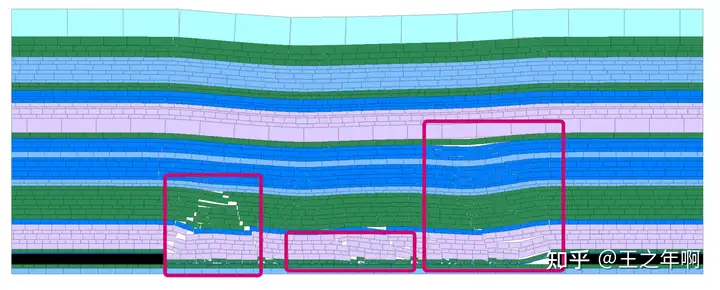

图1 覆岩裂隙发育状态

2.覆岩裂隙分形特征

2.1分形介绍

在数学中，分形是包含任意小尺度的详细结构的几何形状，通常具有严格超过拓扑维数的分形维数。许多分形在不同的尺度上看起来很相似，如 Mandelbrot set 的连续放大所示。这种相似模式在越来越小的尺度上的展示称为自相似性（self-similarity），也称为扩展对称性（expanding symmetry）或展开对称性（unfolding symmetry）；如果这种复制在每个尺度上都完全相同，就像在 Menger sponge 中一样，则该形状称为仿射自相似（affine self-similar）。

概括来说，分形是具有非整数维的形状。——引自网络
