Rhino+Griddle+Flac3d实现数值模拟

1 Rhino+Griddle+Flac3d实现数值模拟

2.1 Rhino建立地层

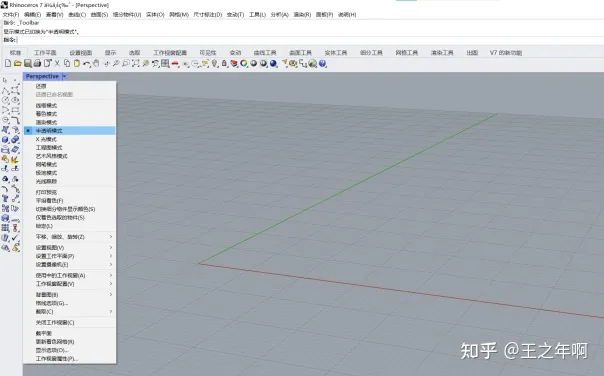

1）视图设置——半透明视图



2）打开操作轴



2）立方体命令构建岩层整体——

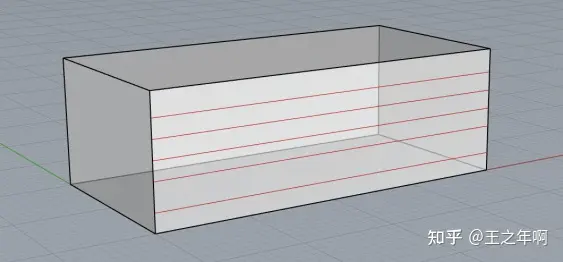

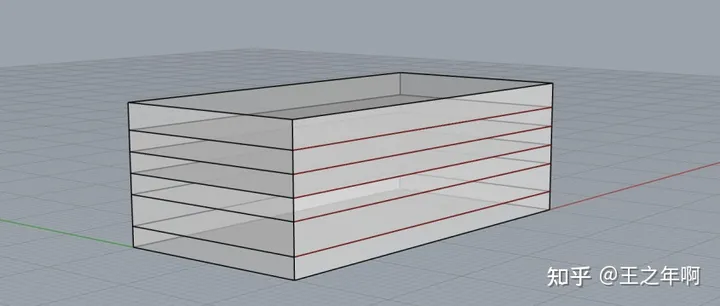

3）直线命令绘制岩层分界线





4）用线切割命令从分界线位置分割实体

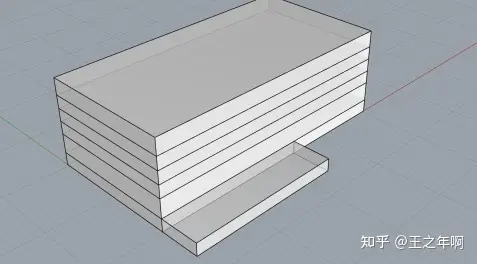

5）构建煤层（开挖步距）

a.实体工具构建开挖部分整体

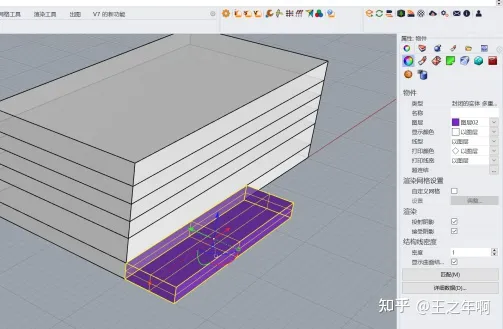

b.开挖部分赋予图层



C.将开挖整体移动至实际位置



d.布尔运算分割煤层（煤层+开挖整体）

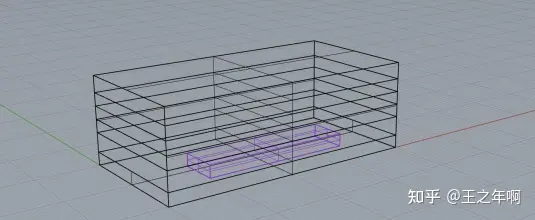

e.隐藏岩层仅保留开挖部分

f.线切割实体命令设置开挖步距

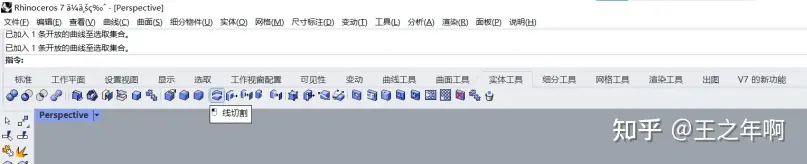

具体操作：点击“线切割”工具——依次选择分界线、切割实体——enter——选择切割方向——切割

2.2 Griddle



网格划分

1）构建非流行闭合曲面

不透水曲面方能进行体网格划分

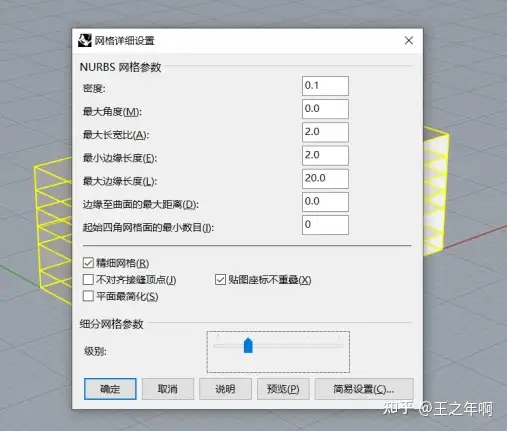

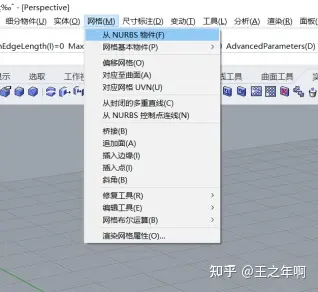

2）nurbs网格初始划分

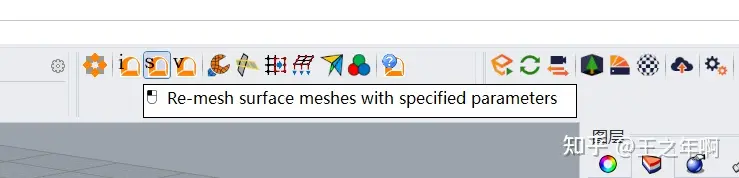

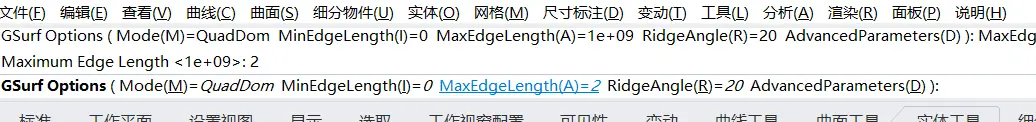

3）Gsurface进行面网格划分





设置最大边长，与网格划分形式（六面体网格：QuadDom）

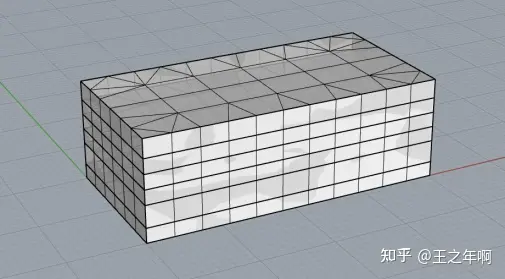

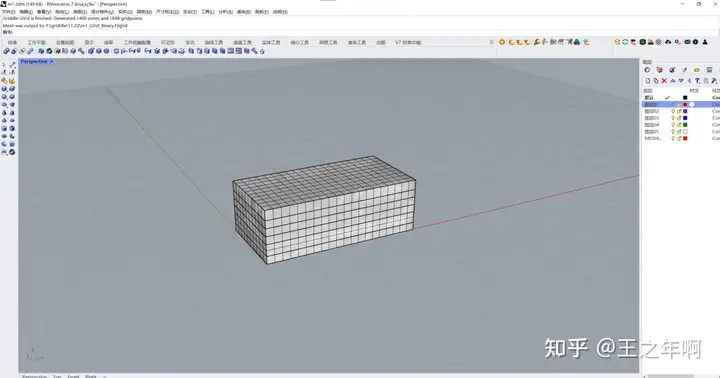

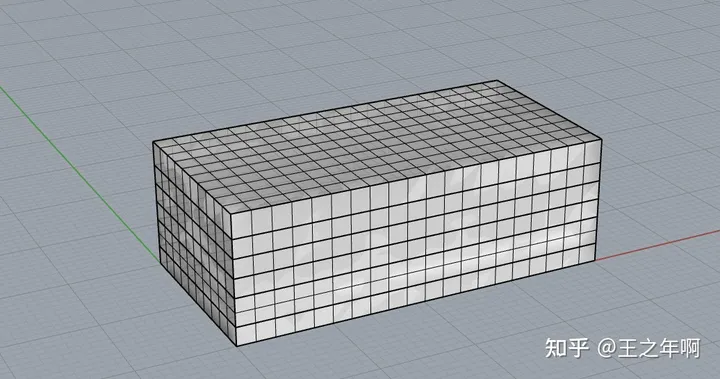

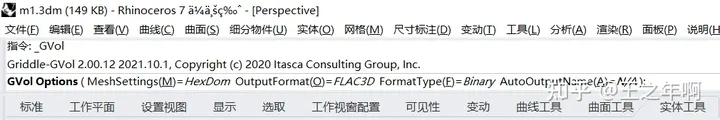

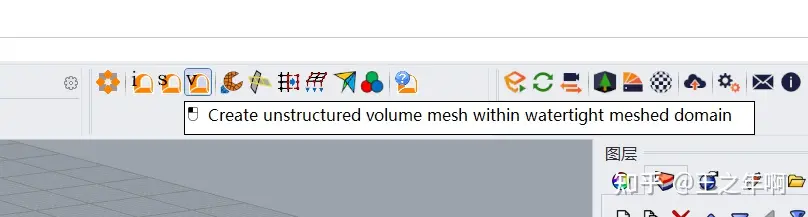

4）体网格划分







2.3 网格文件导入flac3d

1）在体网格导出目录路径下创建flac3d项目文件

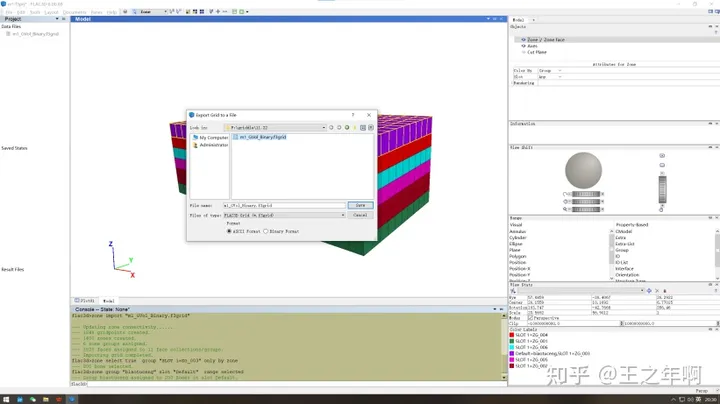

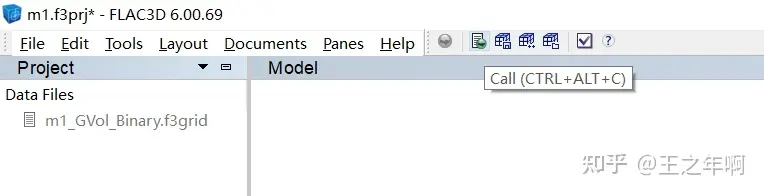

2）导入体网格文件

3）在model内进行分组

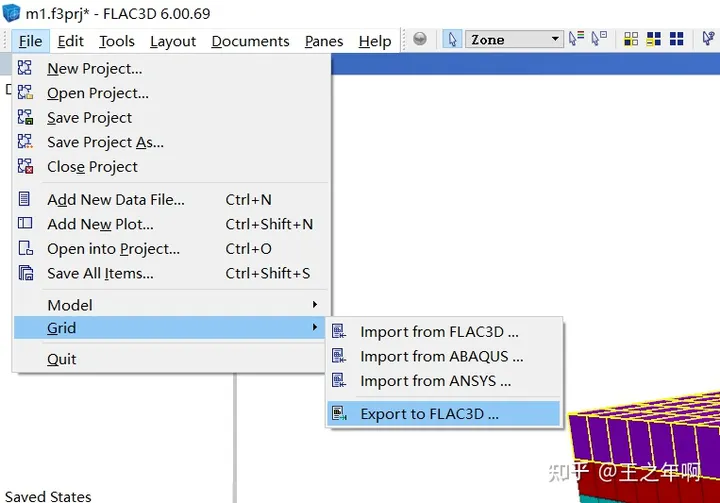

4）分组完毕重新导出体网格文件

替换掉原来的（griddle导出的）体网格文件





5）导入代码text进行模拟



6）核心代码如下

篇幅有限，联系作者获取
