这里介绍一些AD技巧。

PCB板子形状绘制的一种办法

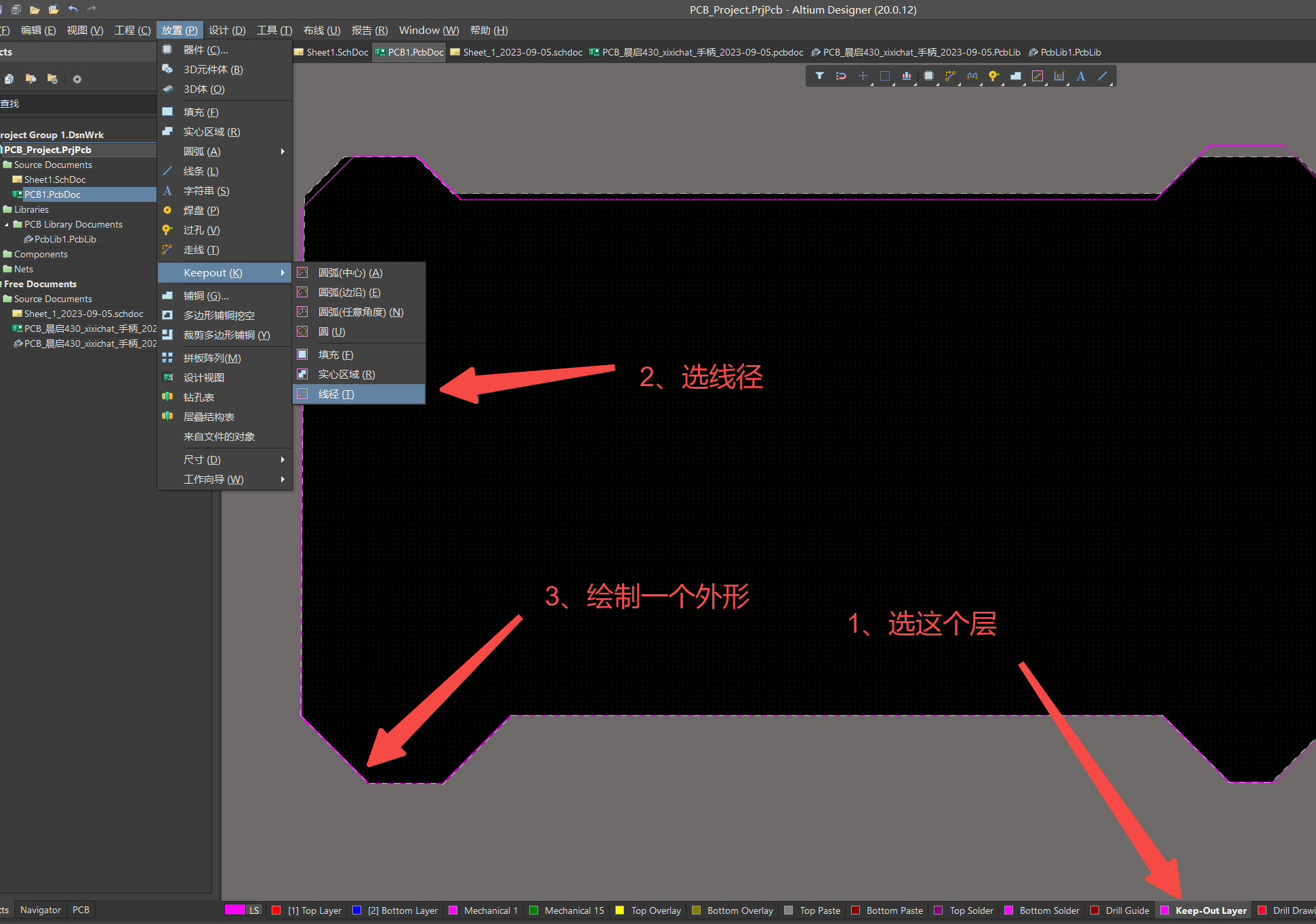

在keepout层给线。给的线可以拖动修改,可以试试,这样能把区域拉大拉小。
在这里插入图片描述

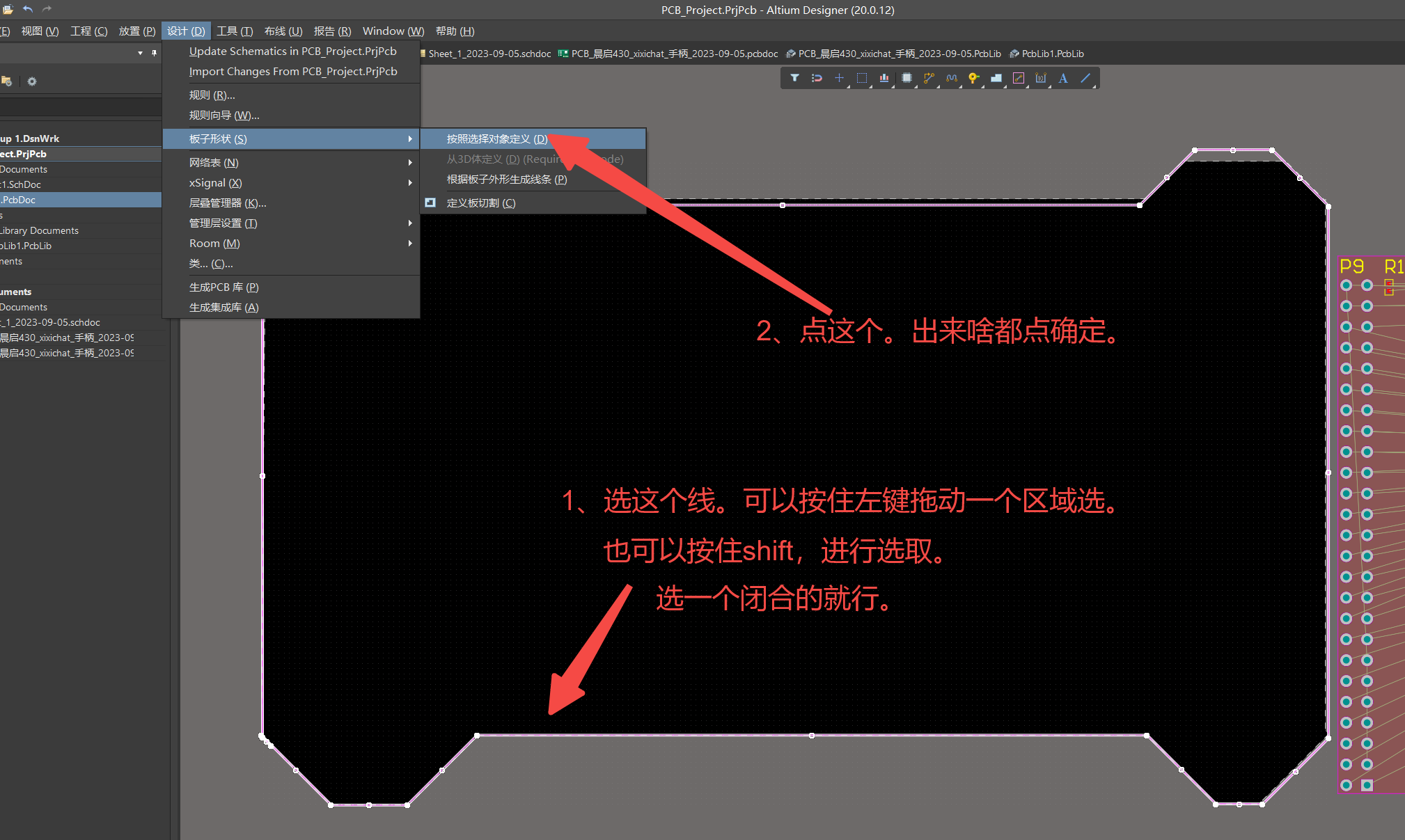

如下图这样操作,选好闭合区域,然后选择按照对象定义板子形状。
在这里插入图片描述

PCB的逻辑线清除

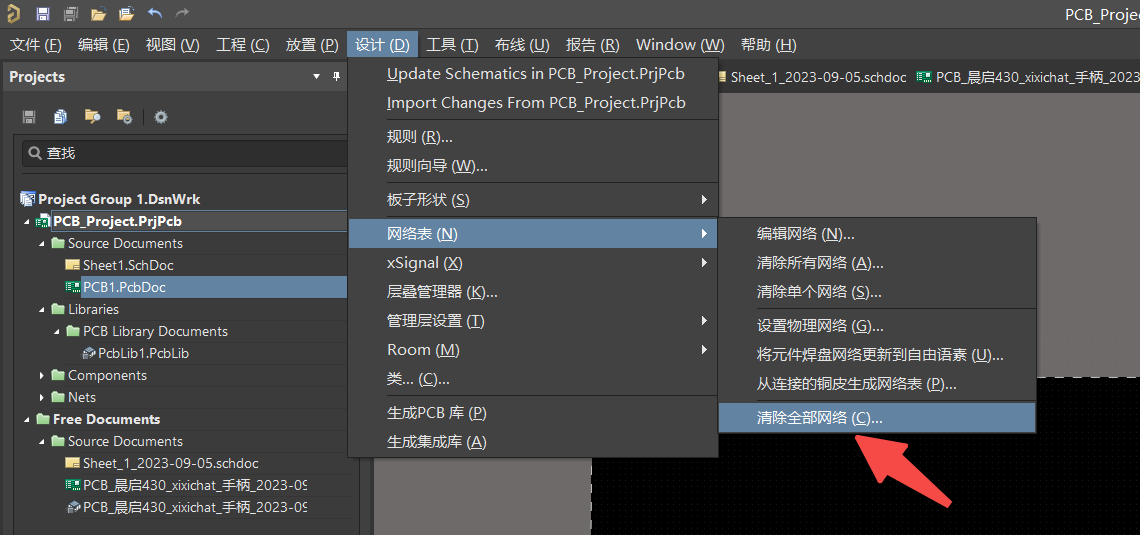

PCB的器件与器件之间的连线是逻辑表。在从原理图更新器件到PCB之前,如果担心报错,直接点击这里清楚全部网络。
在这里插入图片描述

消除警告 Off grid Net Label P23 at 268.25mm

右键原理图空白处,点工程选项。
