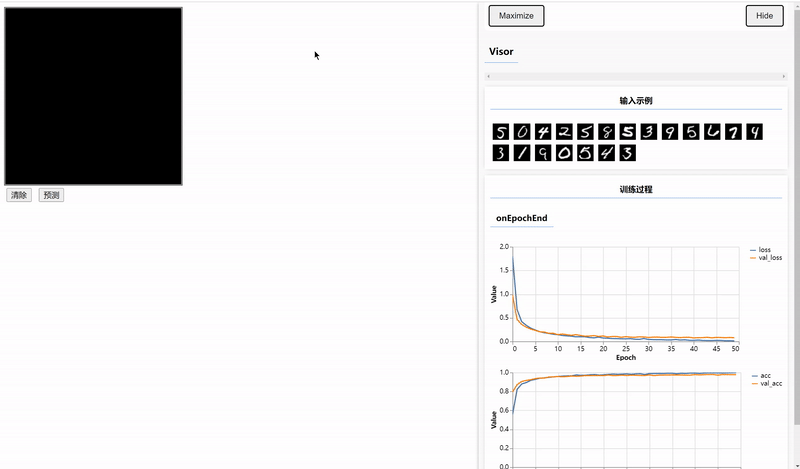

先看最终效果：

一、加载MNIST数据集

使用预先准备好的脚本加载MNIST数据集，脚本可在文章末尾的源码里面获取。

为了避免从国外直接下载数据集花费太多时间，所以脚本文件里面已经将地址改成本地的，因此你需要现将MNIST数据保存在本地，数据集也可以在源码力获取。

脚本里面关于MNIST路径的配置如下：

const MNIST_IMAGES_SPRITE_PATH =
    'http://127.0.0.1:8080/mnist/mnist_images.png';
const MNIST_LABELS_PATH =
    'http://127.0.0.1:8080/mnist/mnist_labels_uint8';

因此在VsCode中需要先在本地来一个8080的端口，用于加载数据集。

npm i http-server -g
http-server data --cors

第一句表示安装一个全局的http-server。

第二局是启动一个8080的端口，默认就是8080的端口，端口号与脚本中数据的路径开端口一致。data是项目中保存MNIST数据的文件夹名称，--cors是防止跨域问题。

配置成功就可以直接在浏览器输入数据地址直接访问数据了。

关于http-server的使用，可以参考：http-server基本使用_echohye的技术博客_51CTO博客

创建index.html入口文件，跳转到script.js，主要功能代码写在js文件中。

<script src="script.js"></script>

在js文件中加载数据。

import * as tf from "@tensorflow/tfjs"
import * as tfvis from "@tensorflow/tfjs-vis"
import {MnistData} from "./data"

window.onload = async () => {
    // 创建MNIST对象
    const data = new MnistData();
    // 加载数据
    await data.load();

    // 获取数据查看数据结构
    const samples = data.nextTestBatch(20);
    console.log(samples)
}

运行项目

parcel mnist/*html

注意之前启动8080端口的终端是不能关掉的，所以需要重新启动一个终端输入上面命令运行项目。

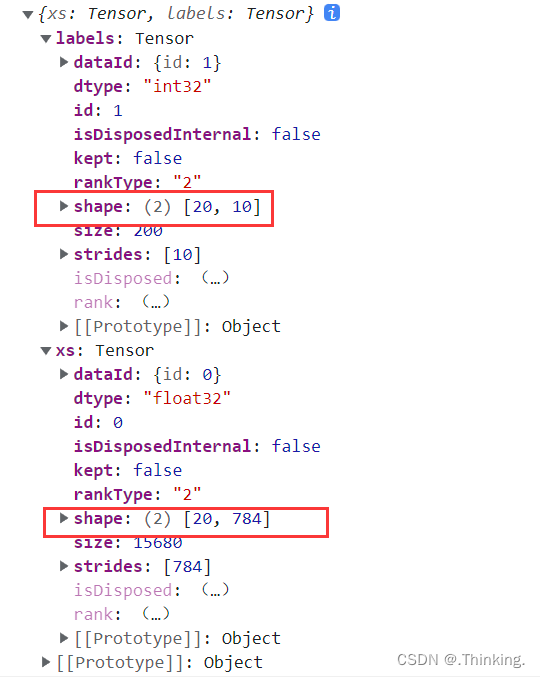

结果：

可以看见标签的形状是[20, 10]，表示20个数据，我们在代码中就是取20数据查看的，10表示0~9总共10个标签，标签采用独热码形式。

特征的形状是[20，784]，20还是一样表示20个数据，784表示每个数据的像素点总数，由于MNIST图片是28*28的。

可视化数据集

    // 创建sutface对象用于显示图片
    const surface = tfvis.visor().surface({name: "输入示例"})
    for(let i=0;i<20;i++){
        const imageTensor = tf.tidy(() => {
            return samples.xs.slice([i, 0], [1, 784]).reshape([28,28,1]);
        });

        // 创建Canvas对象
        const canvas = document.createElement("canvas");
        canvas.width = 28;
        canvas.height = 28;
        // 每张图片外边距4px
        canvas.style = "margin: 4px";
        // 可视化图片
        await tf.browser.toPixels(imageTensor, canvas);
        surface.drawArea.appendChild(canvas)


    }

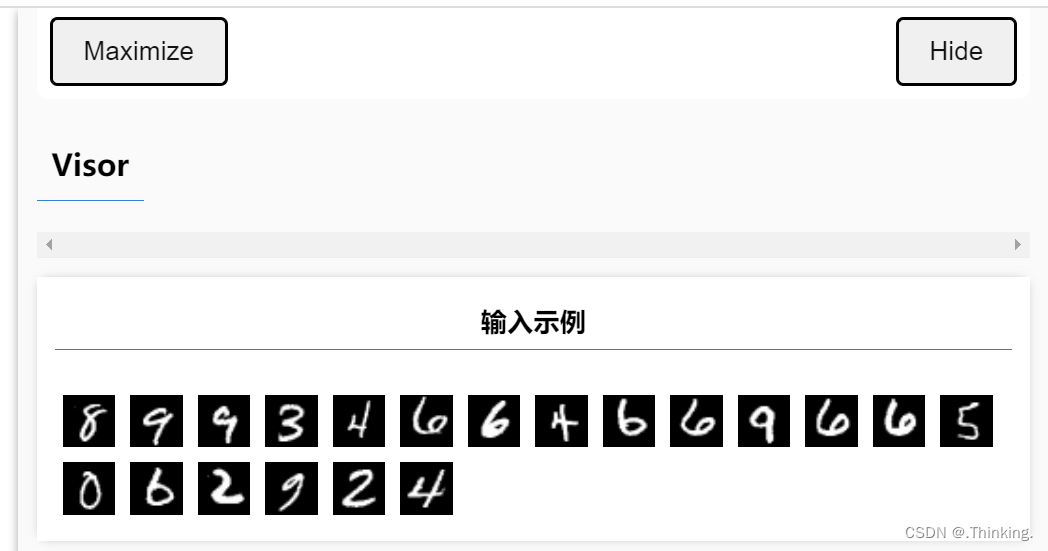

浏览器可显示我们提取的20张图片：

二、构建卷积神经网络并训练

两层卷积层+两层最大池化层+一层全连接层。第二层卷积层不需要设置输入数据的形状，网络会根据第一层的结果自动算出来，全连接层的神经元个数与分类类别数一致，我们需要识别0~9总共10个数字，所以神经元个数设置为10。

    // 构建卷积神经网络
    const model = tf.sequential();
    // 添加卷积层
    model.add(tf.layers.conv2d({
        inputShape: [28, 28, 1],
        kernelSize: 5,
        filters: 8,
        strides: 1,
        activation: 'relu',
        kernelInitializer: 'varianceSaling'
    }));
    // 添加最大池化层
    model.add(tf.layers.maxPool2d({
        poolSize: [2 ,2],
        strides: [2, 2]
    }));
    // 添加卷积层
    model.add(tf.layers.conv2d({
        kernelSize: 5,
        filters: 16,
        strides: 1,
        activation: 'relu',
        kernelInitializer: 'varianceSaling'
    }));
    // 添加最大池化层
    model.add(tf.layers.maxPool2d({
        poolSize: [2 ,2],
        strides: [2, 2]
    }));
    // 展平
    model.add(tf.layers.flatten());
    // 全连接层
    model.add(tf.layers.dense({
        units: 10,
        activation: 'softmax',
        kernelInitializer: 'varianceSaling'
    }))

设置损失函数和优化器。

    // 配置损失函数和优化器
    model.compile({
        loss: "categoricalCrossentry",
        optimizer: tf.train.adam(),
        metrics: 'accuracy'
    });

准备训练集和验证集。

    // 准备训练集和验证集
    const [train_x, train_y]  = tf.tidy(() => {
        const train_data  = data.nextTrainBatch(5000);
        return [
            // 需要将训练数据成卷积第一层的输入形状
            train_data.xs.reshape([5000, 28, 28, 1]),
            train_data.labels,
        ]
    });

    const [val_x, val_y]  = tf.tidy(() => {
        const val_data  = data.nextTestBatch(1000);
        return [
            // 需要将训练数据成卷积第一层的输入形状
            val_data.xs.reshape([1000, 28, 28, 1]),
            val_data.labels,
        ]
    });

训练模型并可视化训练过程。

    // 训练模型并可视化训练过程
    await model.fit(train_x, train_y, {
        validationData: [val_x, val_y],
        batchSize: 32,
        epochs: 50,
        callbacks: tfvis.show.fitCallbacks(
            {name: '训练过程'},
            ['loss', 'val_loss', 'acc', 'val_acc'],
            {callbacks: ['onEpochEnd']}
        )
    });

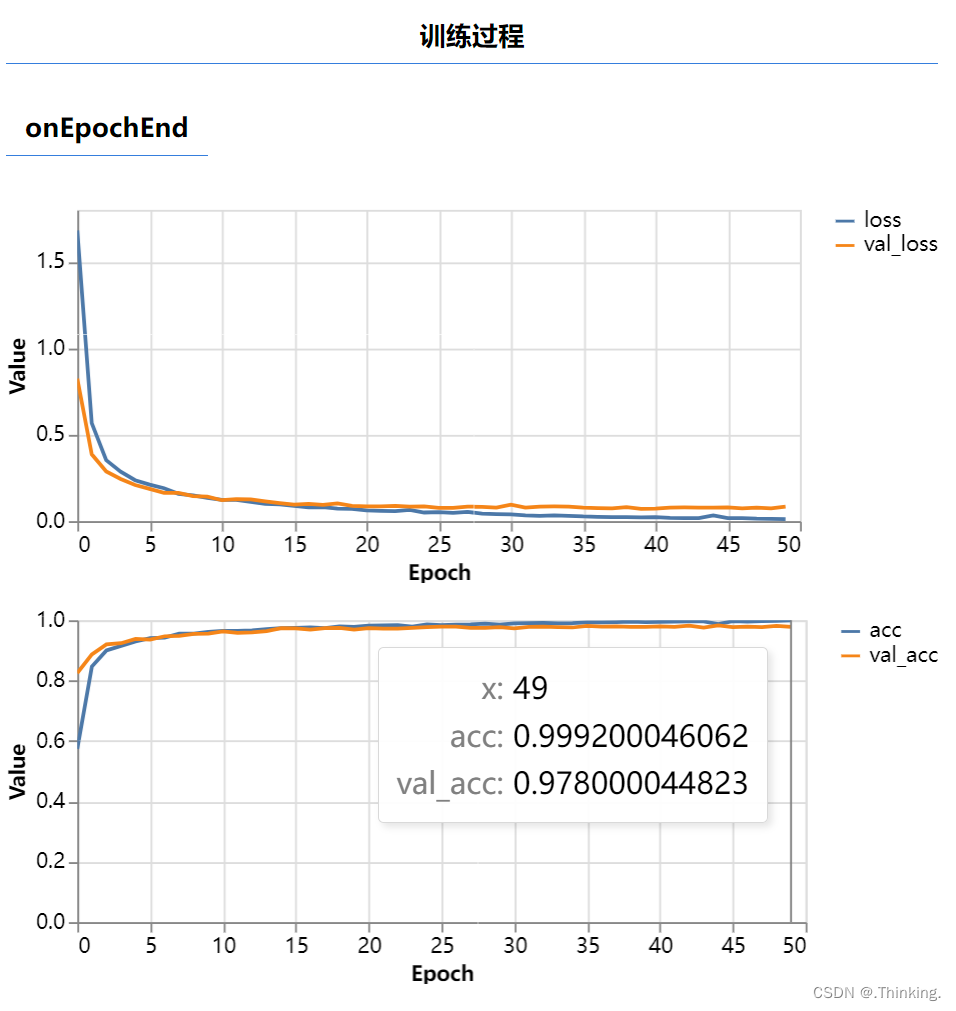

结果如图，可以看出训练集和验证集的准确率都非常高。

三、使用Canvas绘制数据并预测

编写前端页面输入待预测的数据，需要在index.html文件中编写Canvas容器和设置两个按钮。

<script src="script.js"></script>
<canvas width="300" height="300" style="border: 2px solid #666"></canvas><br>
<button onclick="window.clear();" style="margin:4px">清除</button>
<button onclick="window.predict();" style="margin:4px">预测</button>

在script.js文件中实现clear和predict两个方法，由于训练图片是黑底白字的，所以clear方法用于实现每次书写之前，铺一个黑底。

    const canvas = document.querySelector('canvas');
    // 绑定鼠标事件：按住左键移动绘制线条(利用矩阵连起来书写数字)
    canvas.addEventListener("mousemove", (e) => {
        if(e.buttons === 1){
            const ctx = canvas.getContext('2d');
            ctx.fillStyle = 'rgb(255,255,255)',
            ctx.fillRect(e.offsetX,e.offsetY,25,25)
        }
    })

    window.clear = () => {
        const ctx = canvas.getContext('2d');
        ctx.fillStyle = 'rgb(0,0,0)',
        ctx.fillRect(0,0,300,300)
    }

实训训练好的模型进行预测，将输出的Tensor转为普通的数据并显示。

    window.predict = () => {
        // 将canvas转换成Tensor，形状是28*28，黑白图片,并归一化
        const input = tf.tidy(() => {
            return tf.image.resizeBilinear(
                tf.browser.fromPixels(canvas),
                [28,28],
                true,
                )
                .slice([0,0,0], [28,28,1])
                .toFloat()
                .div(255)
                .reshape([1, 28,28,1])

        });
        // 预测
        const pred = model.predict(input).argMax(1);
        alert( `预测结果为：${pred.dataSync()[0]}`)
    }

结果：
