Nature图形复现—Origin绘制双Y轴点线柱状图

Nature图形复现—Origin绘制双Y轴点线柱状图

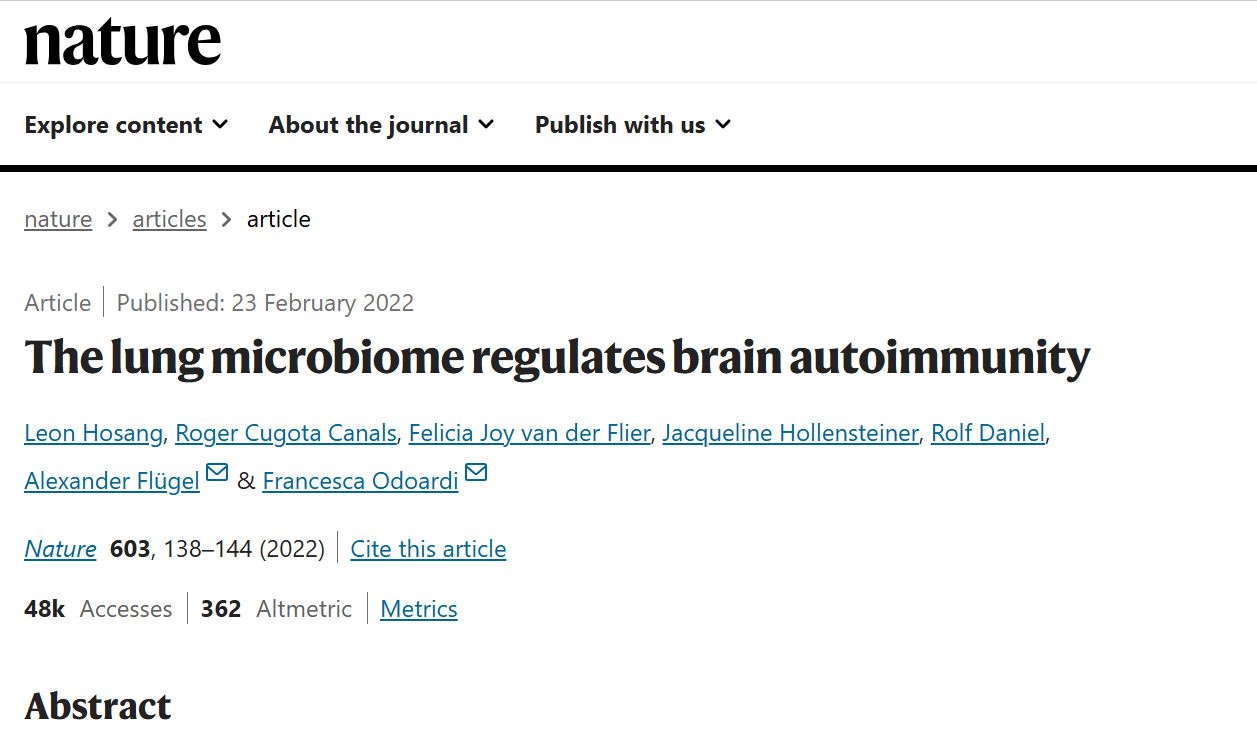

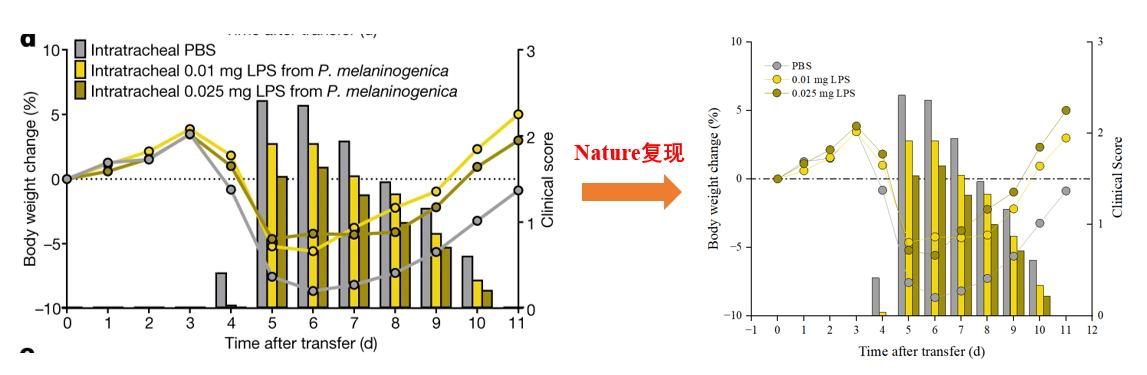

今天有师弟向我提出疑问：两组数据的量级差异较大，导致使用单一Y轴难以清晰地展示所有信息，他希望能够轻松地创建一个包含双Y轴的图表，以便更直观地比较两组数据。本期教程我们以Nature图形为例，复现双Y轴点线柱状图。

双Y轴点线柱状图是一种结合柱状图和折线图的可视化形式，适用于展示两种不同量纲数据的对比关系。主要适用场景为：

（1）当需要比较两种不同量纲的数据时；

（2）需要同时展示绝对值和相对变化时；

（3）分析两个指标的关联性时（如销量与增长率）

本期教程我们以来学习一下如何使用Origin绘制复杂的双Y轴点线柱状图！

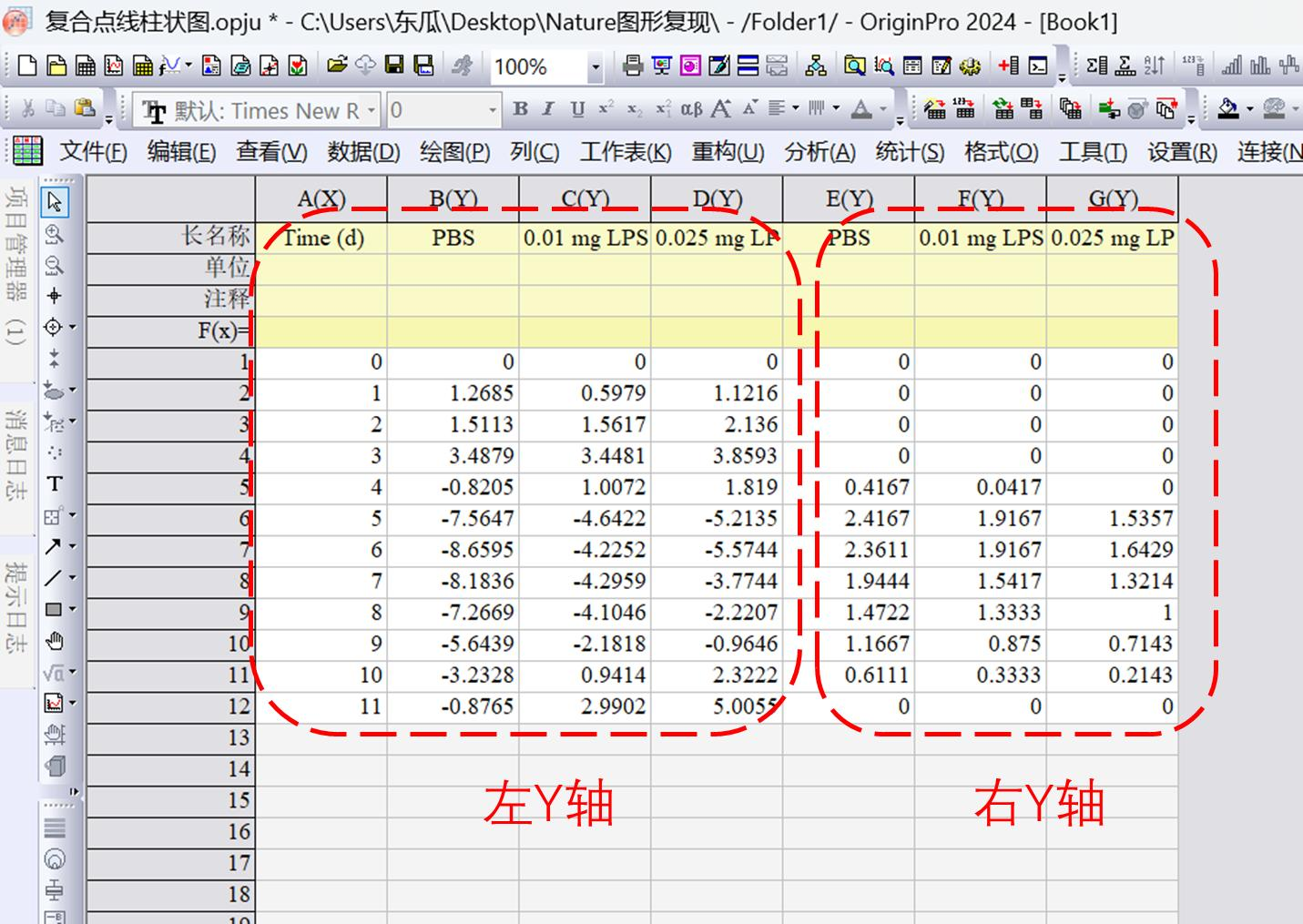

1.打开Origin软件，把我们的数据导入到软件中，按下图进行数据分组；

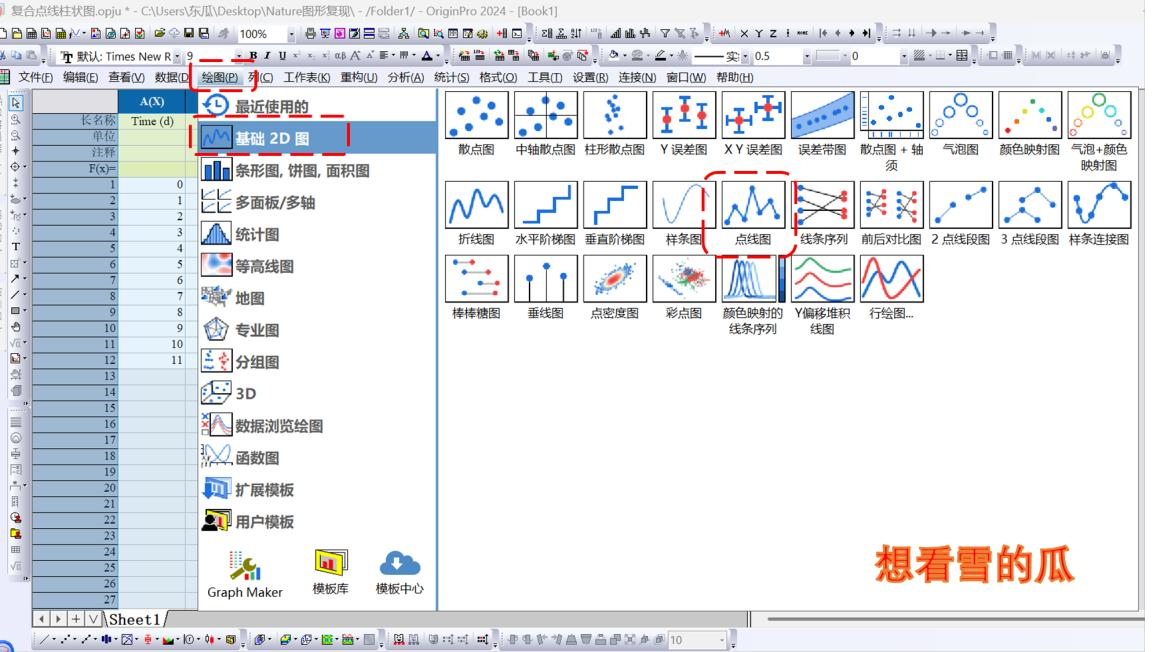

2.选中左Y轴的数据，点击绘图—基础2D图—点线图；

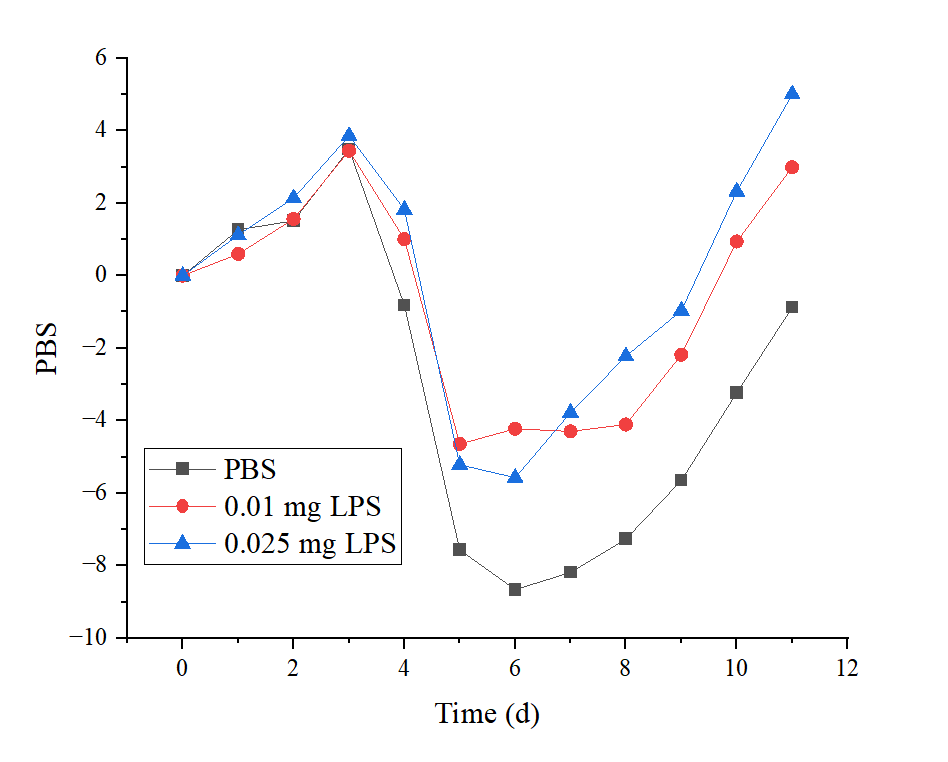

3.绘制出来的图形如下图所示，接着需要对其进行进一步细节美化；

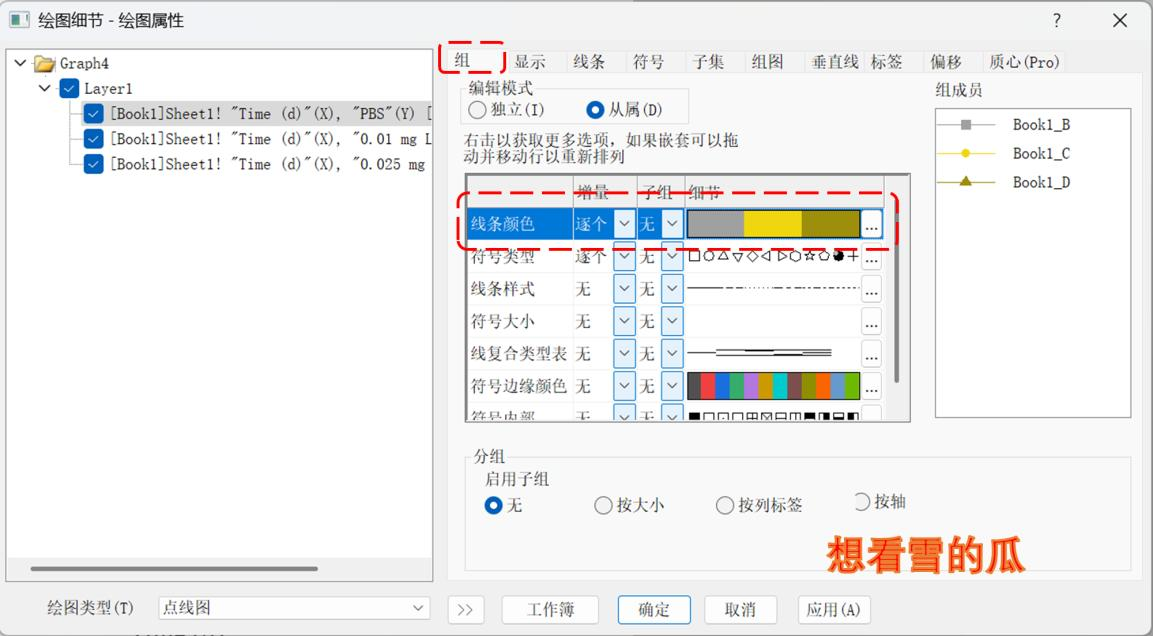

4.双击图形，在组对话框下，修改线条颜色为自己喜欢的颜色；

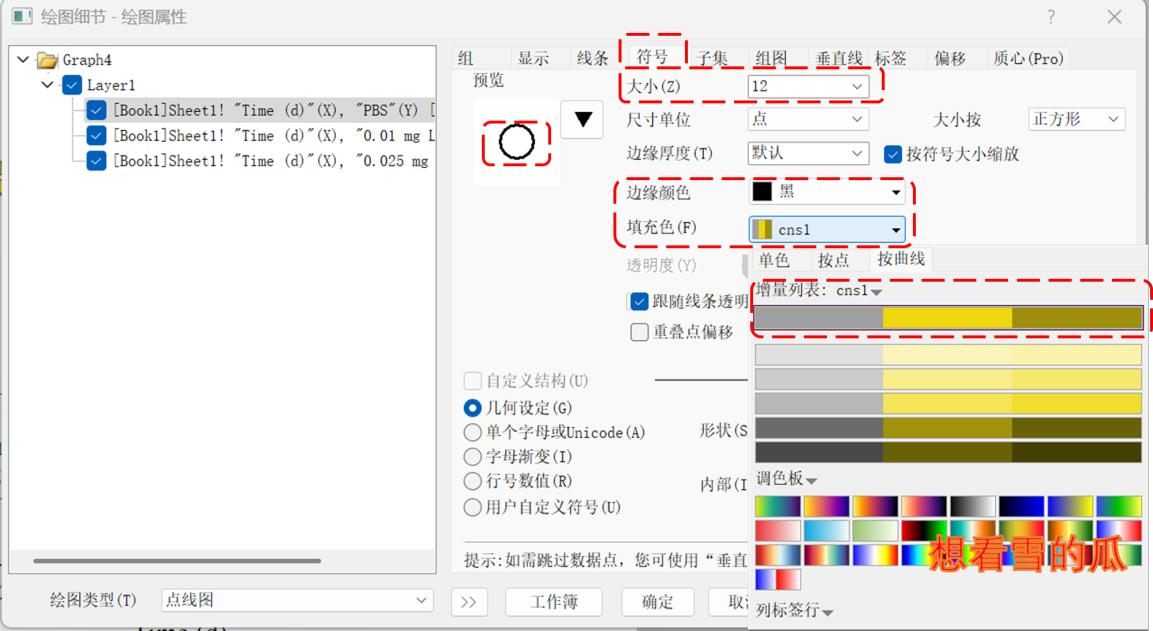

5.在符号对话框下，修改符号形式，大小，边框颜色设置为黑色，填充色选择按曲线，修改成自己喜欢的颜色；

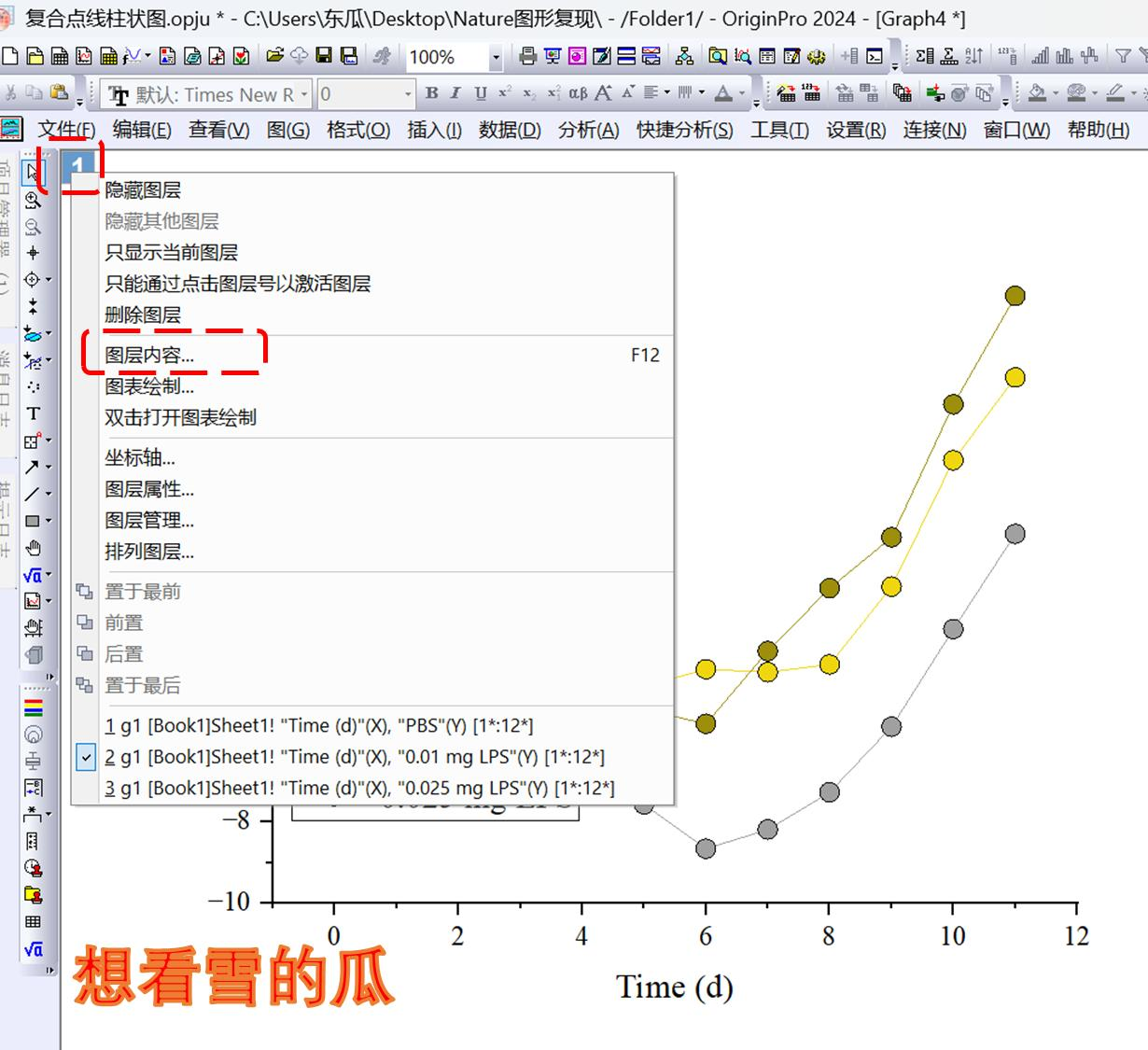

6.右键图形左上角的1，选择图层内容；

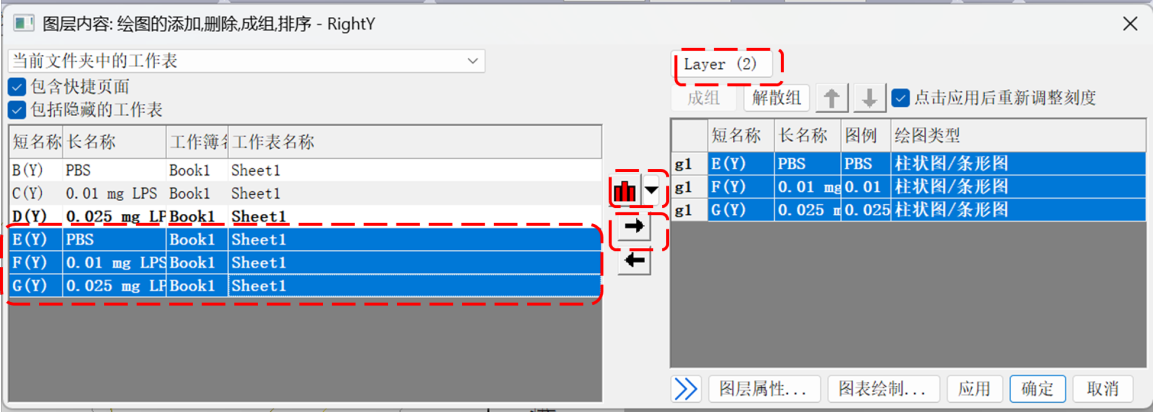

7.在图层1这里选择新建图层，选择“右-Y轴关联X轴的刻度和尺寸”，在图层2中，选中右Y轴数据，将其设置为柱状图，移动至右边，点击确定；

8．绘制出来的图形如下图所示，接着对其进行细节美化；

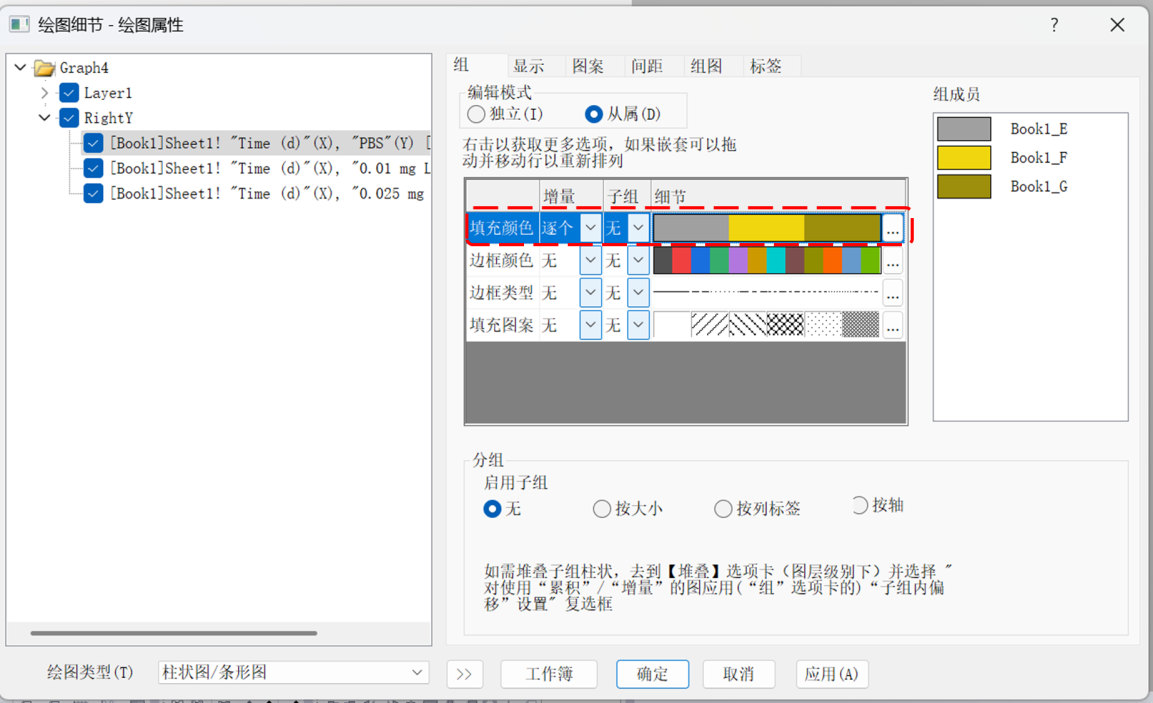

9.双击柱状图图形，将填充颜色修改成自己喜欢的颜色；

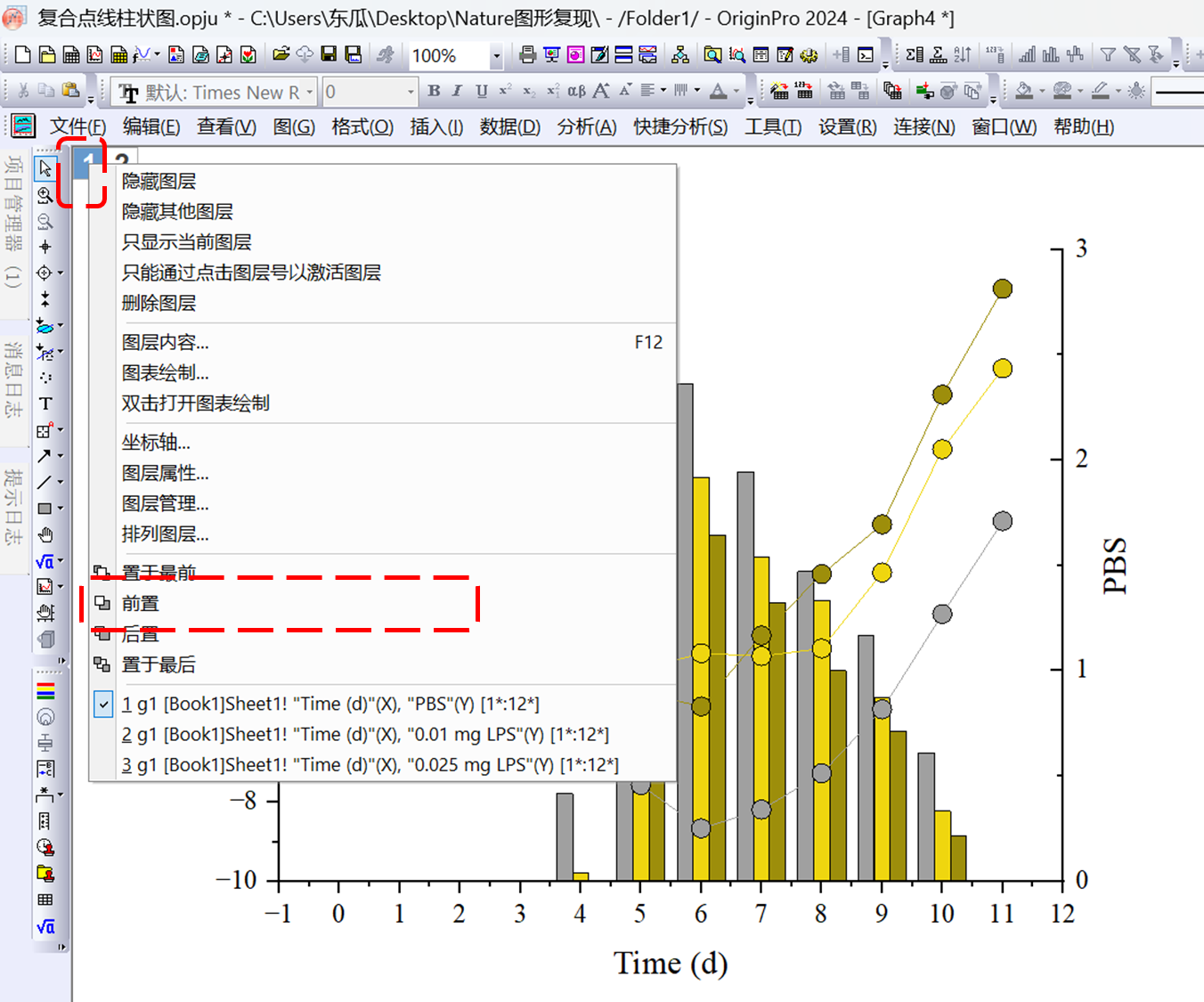

10.右键图层1，将其数据进行前置；

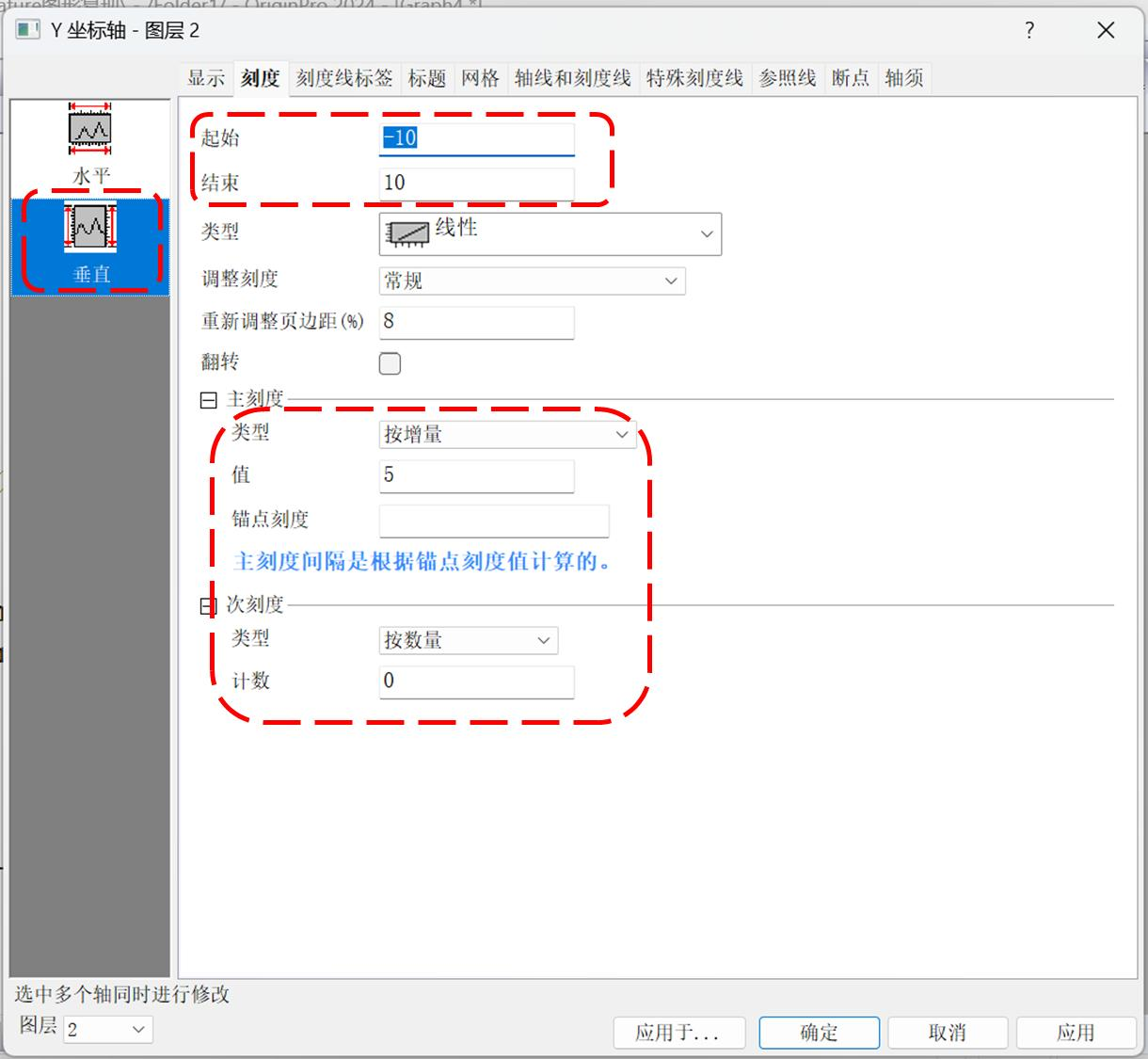

11.双击纵坐标，对其取值范围进行修改，将其修改成合适范围，将其次刻度设置为0，其余坐标轴次刻度也是如此；

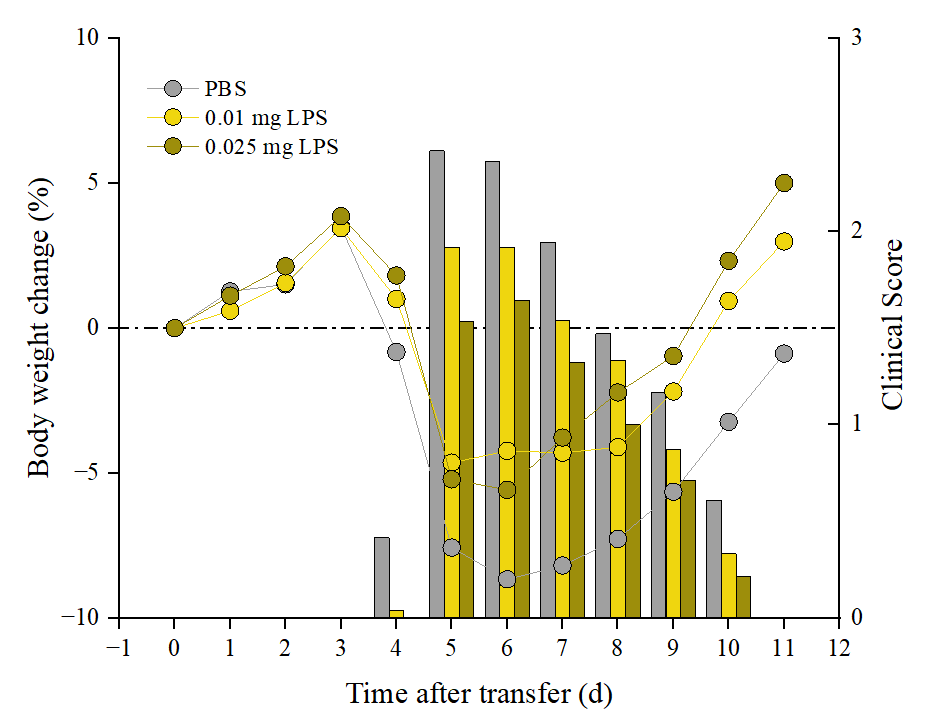

12.接着对其进行其它细节美化，包括修改坐标轴标题、图例、添加划线等，其最终效果图如下图所示：

以上就是Origin绘制复杂的双Y轴点线柱状图，大家有相应需求也可以去试试，根据以上步骤即可绘制出Nature同款的双Y轴点线柱状图。

阅读Nature，模仿Nature，发表Nature！
