施耐德M218使用总结

通讯部分

1. 硬件连接

（1）、M218与触摸屏通讯

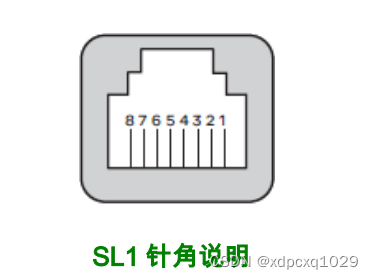

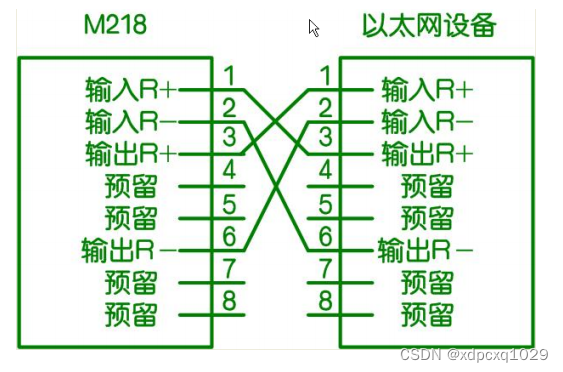

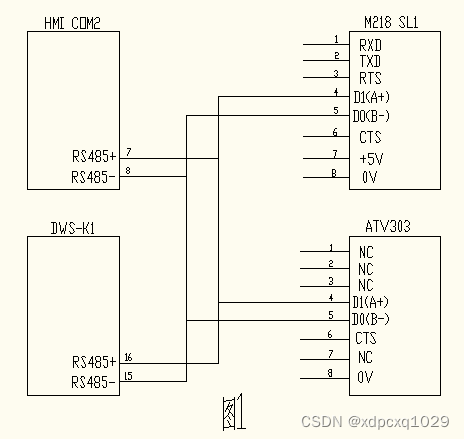

施耐德M218有两个RS-485通讯接口，SL1接口类型为RJ45，与触摸屏通讯时推荐使用SL1进行连接，二者之间通讯连接

 （2）、M218与电动机保护器通讯

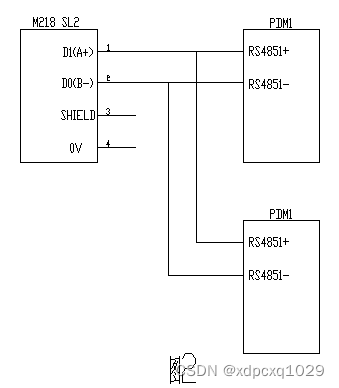

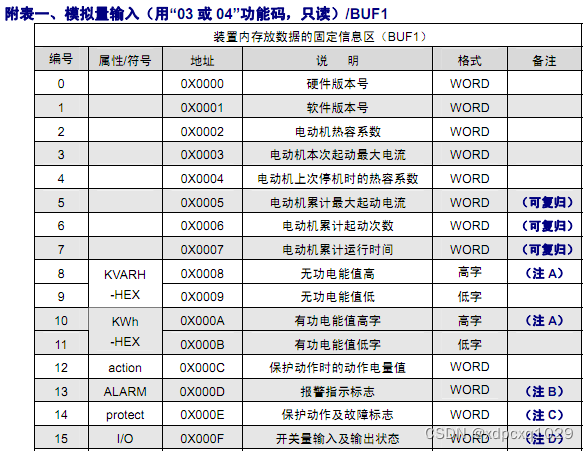

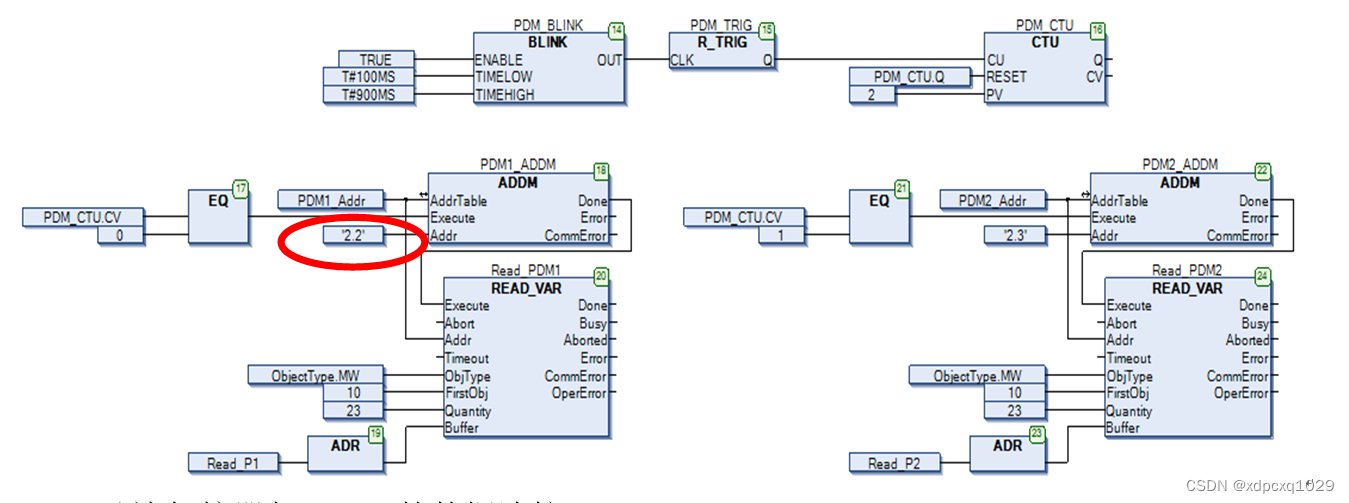

与电动机保护器通讯时，使用M218的SL2进行连接，SL2的接口类型为端子接口，与电动保护器连接起来比较方便。它们两者之间的通讯连接

(3)、触摸屏与变频器和温湿度控制器通讯

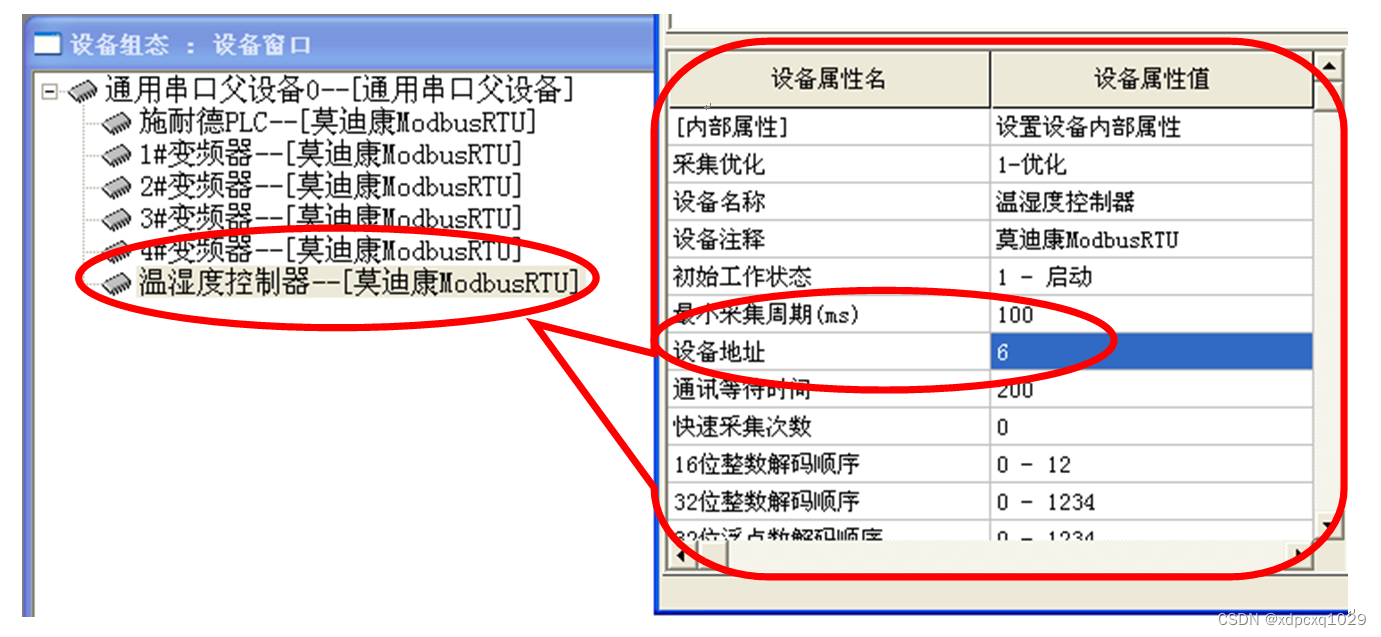

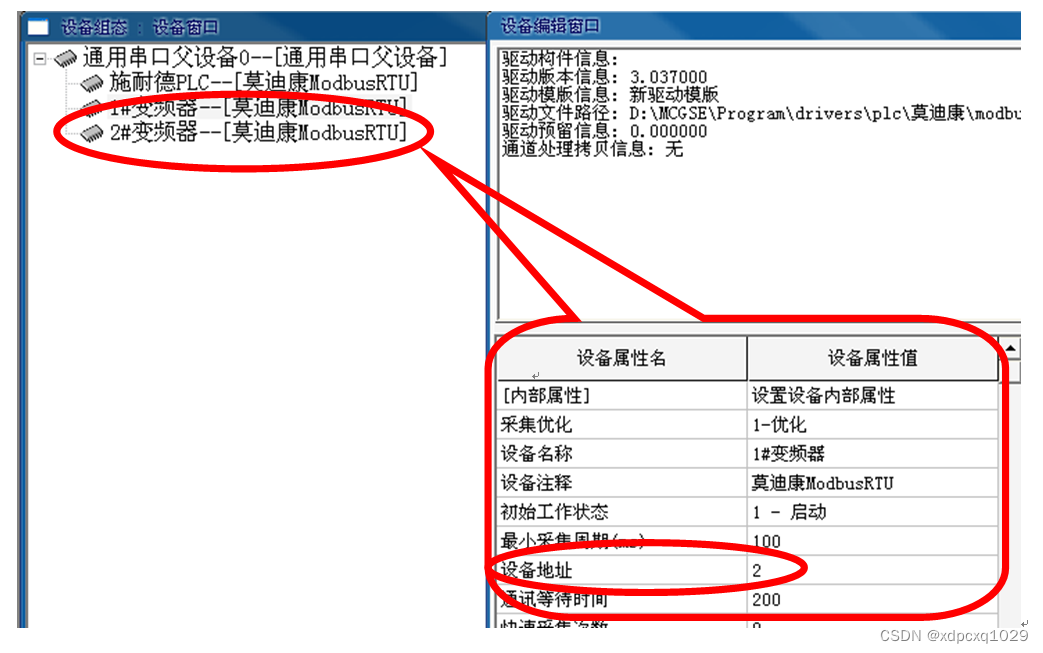

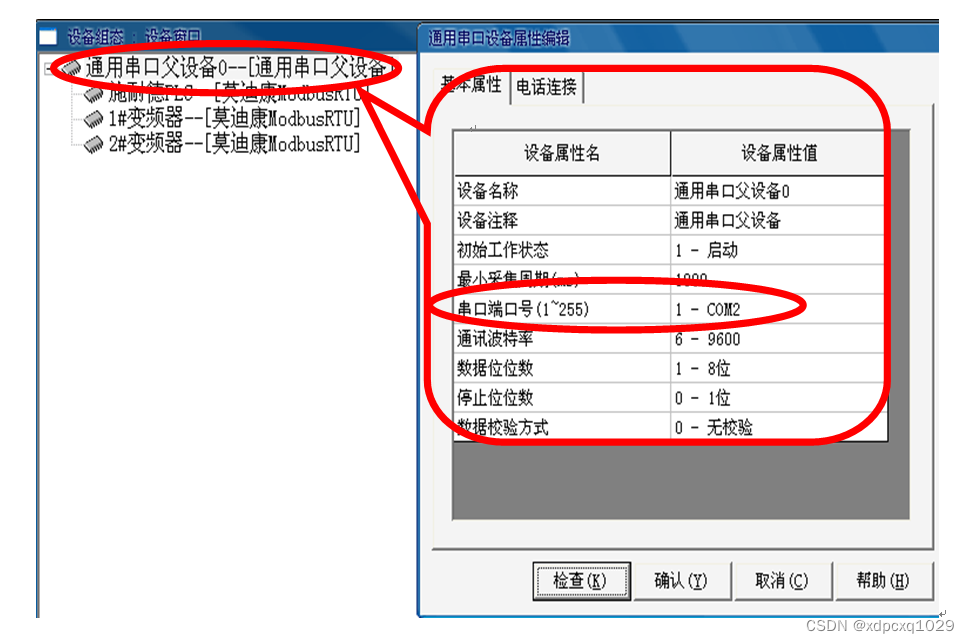

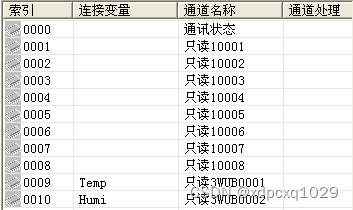

使用触摸屏与ATV303和温湿度控制器进行通讯，然后通过触摸屏将ATV303和温湿度控制器中的数据通讯给M218，硬件连接，

2、软件组态

  PLC与触摸屏的组态

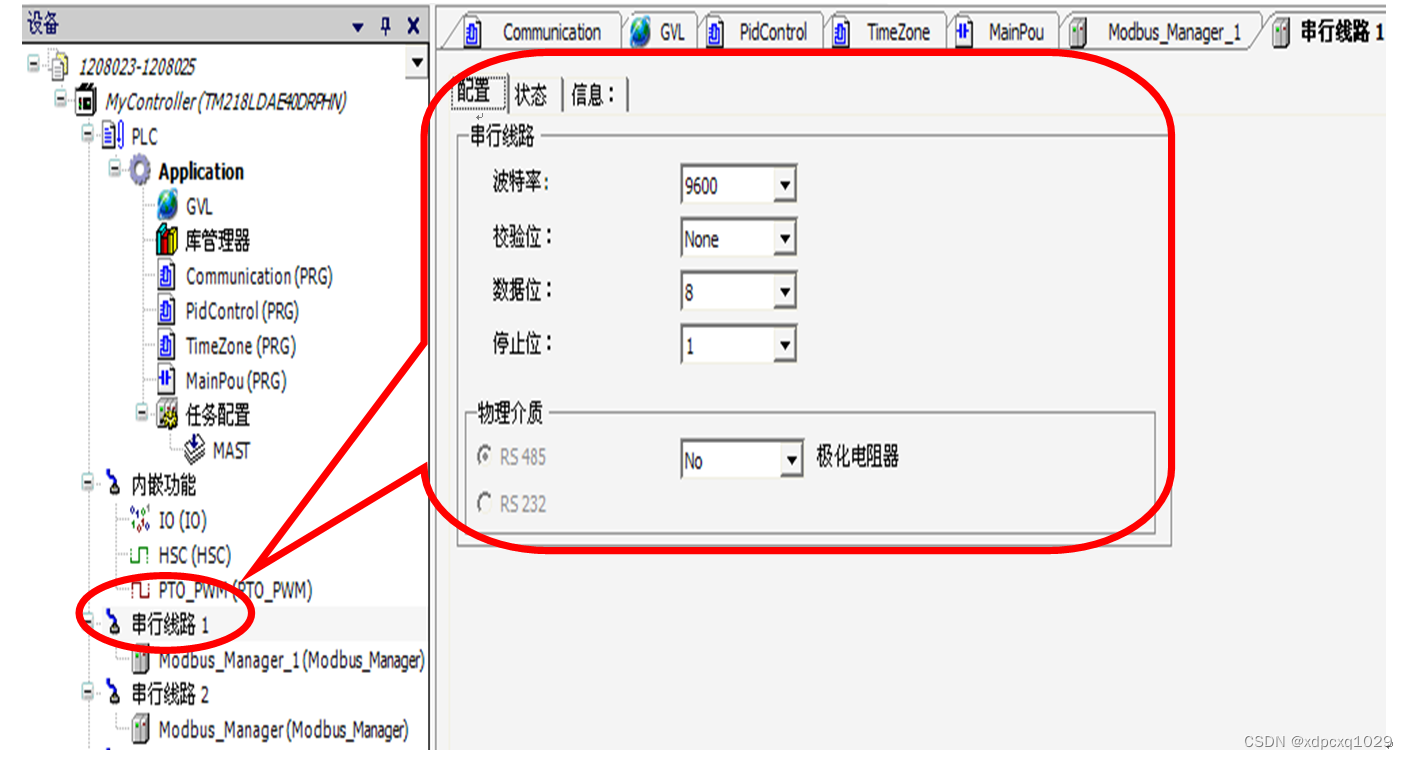

如图所示，双击串行线路1可以对SL1的波特率、校验位、数据位、停止位进行设置。

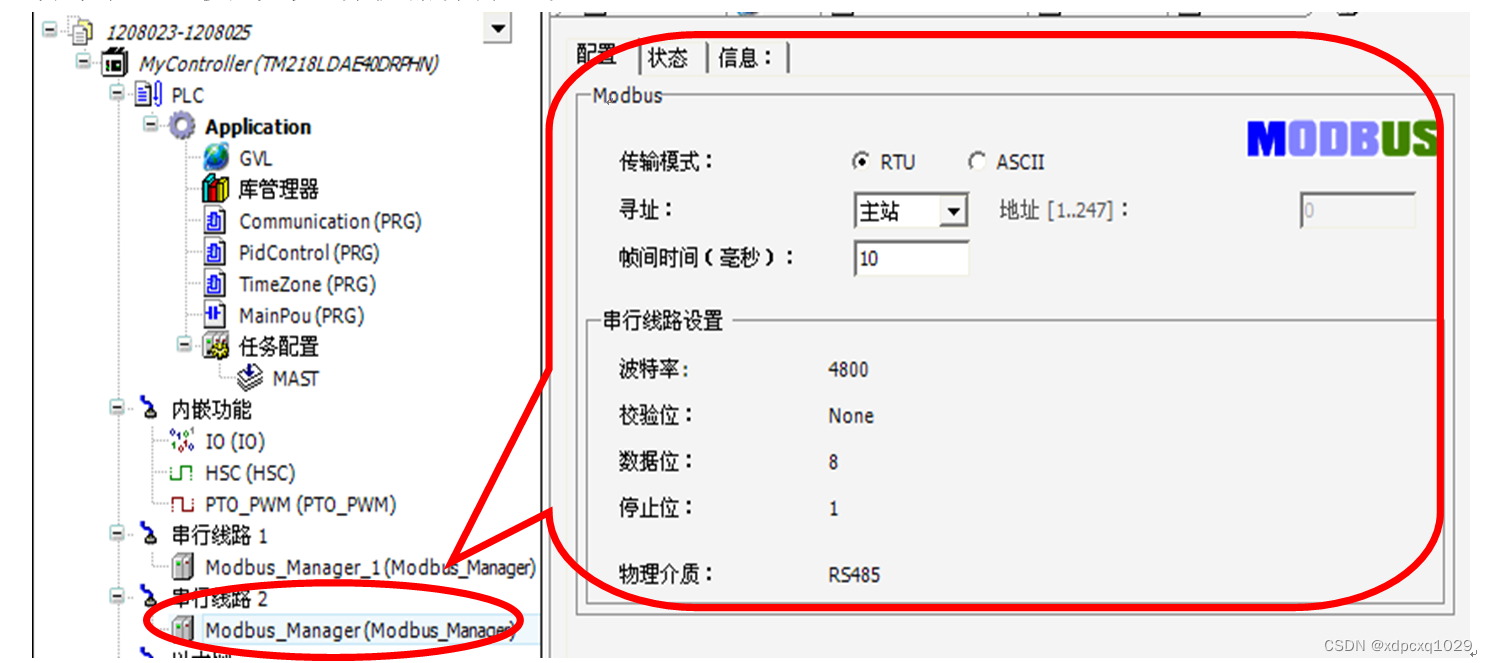

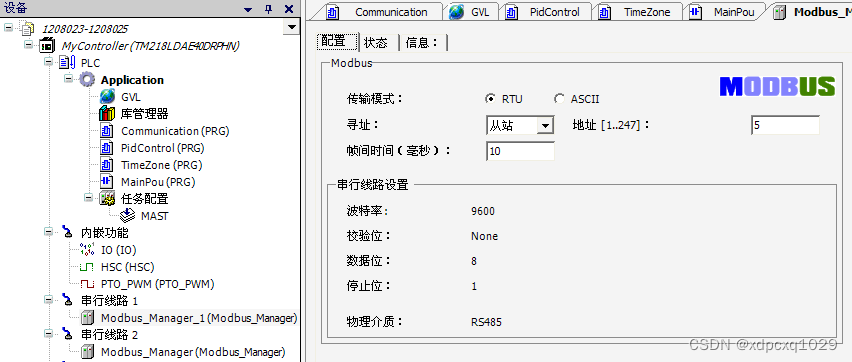

如图所示双击串行线路1下的Modbus_Manager_1来配置Modbus通讯协议参数，如传输模式、寻址模式、站地址、帧间时间。
