TVS管选型&浪涌及实例

前言

TVS器件的选型不仅是参数匹配的数学问题，更是电磁兼容性与电路动态响应特性的综合博弈。本文通过浪涌电流计算、钳位电压验证及多级防护策略，系统化解析了TVS选型考量的因素。

一、TVS在浪涌防护中的作用

TVS（Transient Voltage Suppressor）是一种瞬态电压抑制二极管，通过雪崩击穿效应快速钳位过电压，保护后端电路免受浪涌（Surge）损害。其核心能力包括：

1. 纳秒级响应时间（<1ns），快于压敏电阻（MOV）；

2. 低钳位电压，确保被保护器件耐受范围内；

3. 高浪涌吸收能力，符合相关标准（如IEC 61000-4-5、GB17626.5）。

---

二、TVS选型关键参数与计算公式

1. 反向截止电压（VRWM）

• 定义：TVS未击穿时的最大工作电压。

• 选型规则：不低于1.1倍的电路正常工作电压峰值

2. 击穿电压（VBR）

• 定义：TVS未击穿时的最大工作电压。

• 选型规则：不低于1.2倍的电路正常工作电压峰值

3. 钳位电压（Vc）

• 核心参数：浪涌期间TVS两端达到的最高电压。

• 选型规则：被保护器件最大耐受电压

4. EMC相关计算

• 核心参数：根据试验中的测试波形最大功率、峰峰值电流。

• 选型规则：瞬态电流大于浪涌实验时的电流

• 实例(误区)：

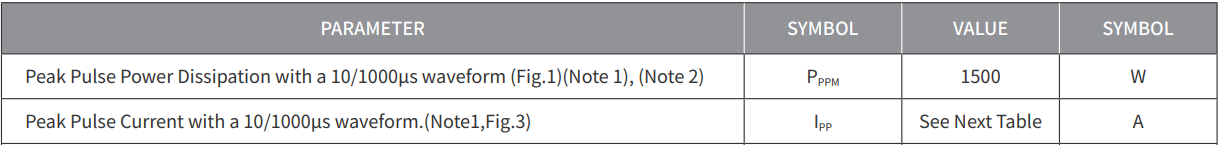

芯片手册中一般会给出一个最大功率Pppm和峰峰值电流Ipp：

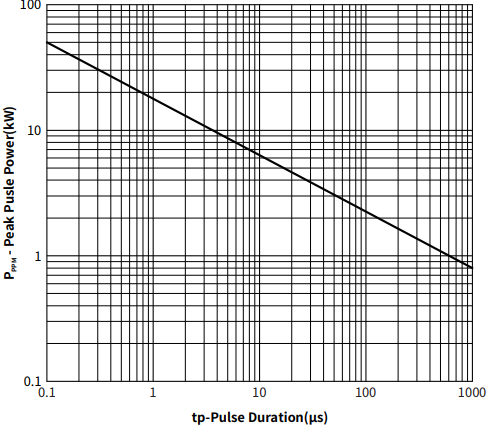

一般都不是根据这两个值直接计算，而是根据具体选用的波形（如GB17626.5常用的电压波形为1.2/50μs电压波形和8/20μs电流波形的组合波）来计算，此时就要看Peak Pulse Power Rating Curve来进行判定了：

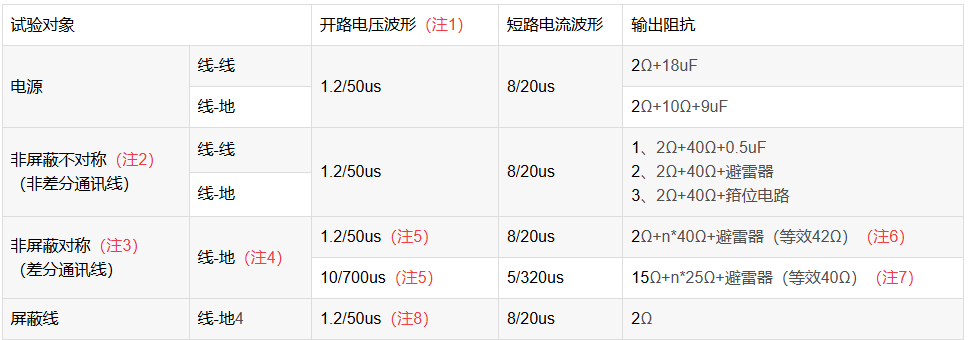

其中还要计算浪涌实验时的电流，以确定一个下限，就涉及试验时的电压和浪涌发生器输出阻抗。阻抗可以参考这篇博文浪涌测试配置详解-CSDN博客，是从标准中整理出来的：

四、工程注意事项

1. 布局与布线：

   • TVS应靠近接口，路径长度≤5cm；

   • 使用低电感接地路径。

2. 多级防护设计：

   • 前级：气体放电管（GDT）泄放大电流；

   • 后级：TVS实现精细钳位。

3. 结电容影响：
   高频信号线（如USB、以太网）需选择低结电容TVS（如pF级）。

4. 温度降额：
   高温环境下TVS的IPP和PPP需降额（通常＞25℃时每℃降额0.5%）。
