ISO14229 理解（一）

前言

ISO-14229用于汽车行业诊断通信的需求规范，它只规定了与诊断相关的服务需求，并没有涉及通信机制，因此要实现一个完整的诊断通信还需要定义网络层协议（比如ISO-15765），还有底层硬件实现方式（比如CAN控制器）。由于不涉及网络通信机制，可以架设在各种网络之上，因此ISO-14229也称为UDS（Unified Diagnostic Services）统一诊断服务。

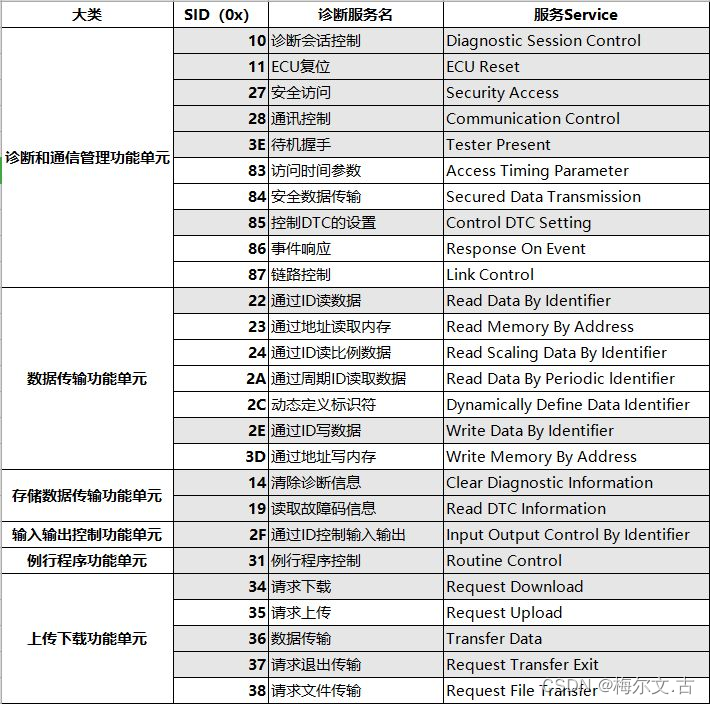

在ISO14229里，共有26个UDS服务：

---

用法

其实诊断通信的机制很简单，可以类比client-server通信方式，即客户端发送request，服务器收到request之后进行处理，然后向客户端发送response。但是，诊断协议有自己的特色，它规定了在request和response的格式，在收到request的时候要做格式的检查。同时由于寻址方式的不同，有无sub-function的支持等，也会影响request和response的处理方式和结果。

举例：

首先来看服务请求和响应格式，“请求”由client端发送给server，UDS规定使用1个byte来表示诊断服务，即所谓的Service ID,简称SID。请求报文里带有SID，根据具体的服务内容后面加具体的数据。肯定响应格式由“SID+40+具体的数
