2、CogCaliperTool 卡尺工具使用教程

CogCaliperTool 卡尺工具使用教程

简介

CogCaliperTool工具可用来测量物体的宽度，边缘或特征的位置，边对的位置及宽度等。与其他视觉工具不同的是，CogCaliperTool 工具需要预先知道待测边缘或特征的大概位置和特点。CogCaliperTool 的一个典型应用就是获取待测对象某一特征的精确位置。

参数设置

(1) 设置投影区域
应用CogCaliperTool 的第一步就是在待测位置设定一个投影区域，CogCaliperTool在投影区域内检测边缘信息上一般投影区域包含了感兴趣特征，投影操作综合投影区域内的所有信息，增强与投影方向平行的边缘特征并减弱噪声的影响。

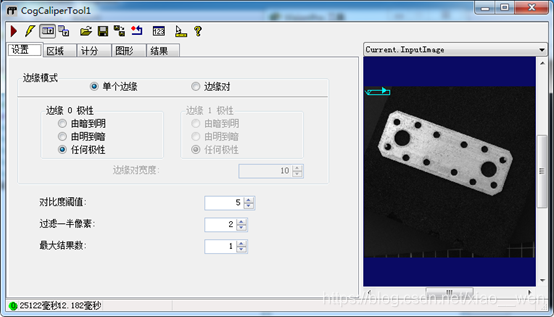

(2) 设置基本参数
●边缘模式:可设置为查找单个边缘或边缘对。
●边缘极性:为了确保CogCaliperTool工具找到的边符合我们的期望，可以设置边缘极性( 从暗到明或从明到暗)、边缘相对于原点的位置、以及边对的宽度等参数。
●对比度阈值:小于对比度阈值的边会被忽略，大于对比度國植的边被保留。
●最大结果数n:只从备选边种保留最强n条边，如果备选边不足n，则全部保留。
●过滤一半像素:此参数主要用于边缘筛选，其目的是消除噪声和增强峰值。

操作实例

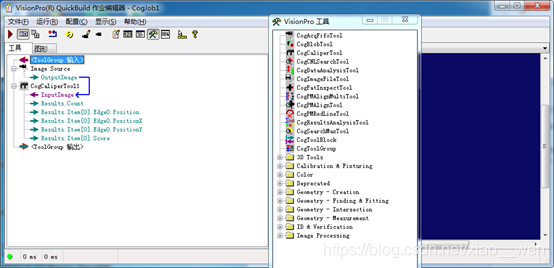

1、 打开QuickBuild

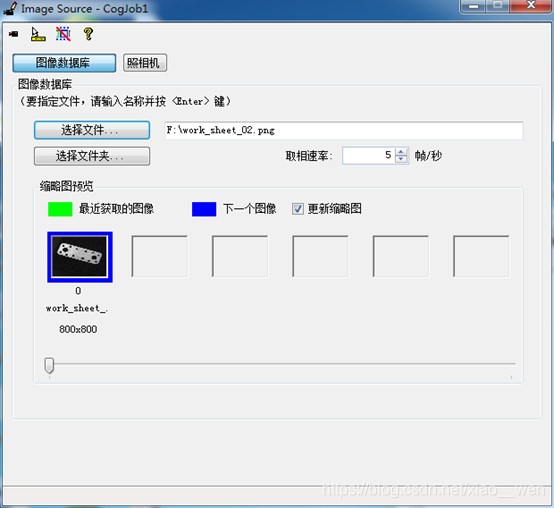

2、 双击Image Source 添加源图片

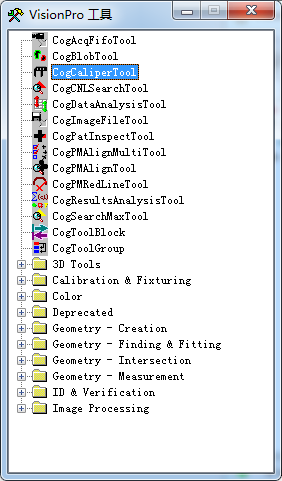

3、 打开tool工具

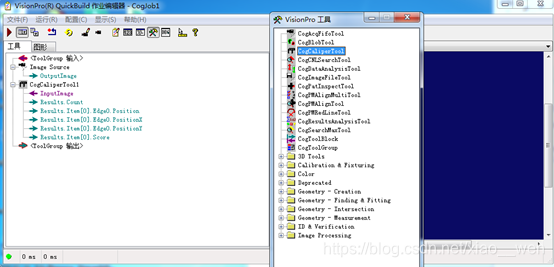

4、双击CogCaliperTool，添加卡尺工具

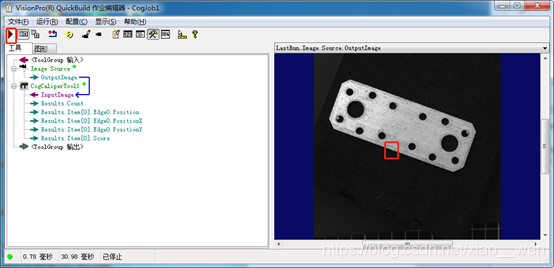

5、将ImageSource 链接到卡尺工具InputImage

6、双击 CogCaliperTool

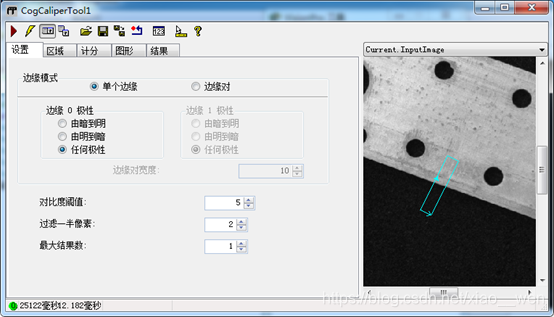

7、调整区域框 如图所示

8、在job窗口点击运行 会显示绿色边界线 如图所示

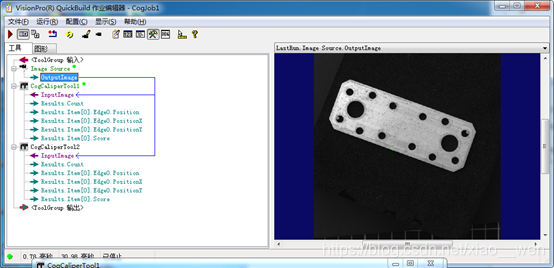

9、再次新增一个CogCaliperTool卡尺工具。并将ImageSource 链接到卡尺工具InputImage

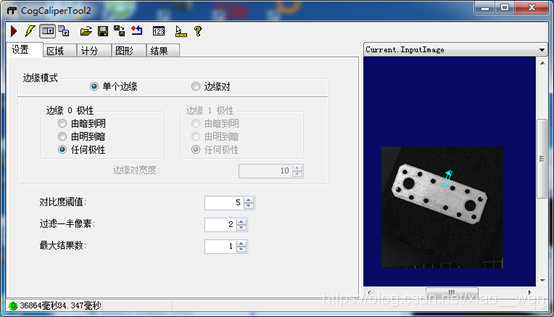

10、重复步骤7、8

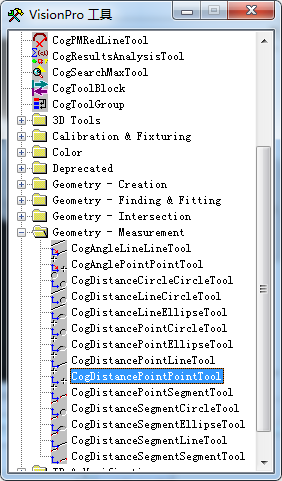

11、添加CogDistancePointPointTool


12、点击 运行 可在CogDistancePointPointTool 工具里查看当前运行结果。

工程实例下载：https://download.csdn.net/download/xiao__wen/12439929

此例程是CogCaliperTool 卡尺工具的简单使用，详细用法后期不定期更新，大家也可自行探索。
