stm32 IIC从机模式（7bit&10bit地址模式）

前言

在使用 STM32 的 I2C 外设时，除了常用的 7 位地址模式，I2C 还支持扩展的 10 位地址模式，用于连接更多从机设备。本文详细记录了学习过程、问题分析和最终的解决方法，希望对需要使用 stm32 IIC从机模式模式的开发者有所帮助。7位地址比较常用，本文着重于10位地址模式。

1、10位地址模式概述

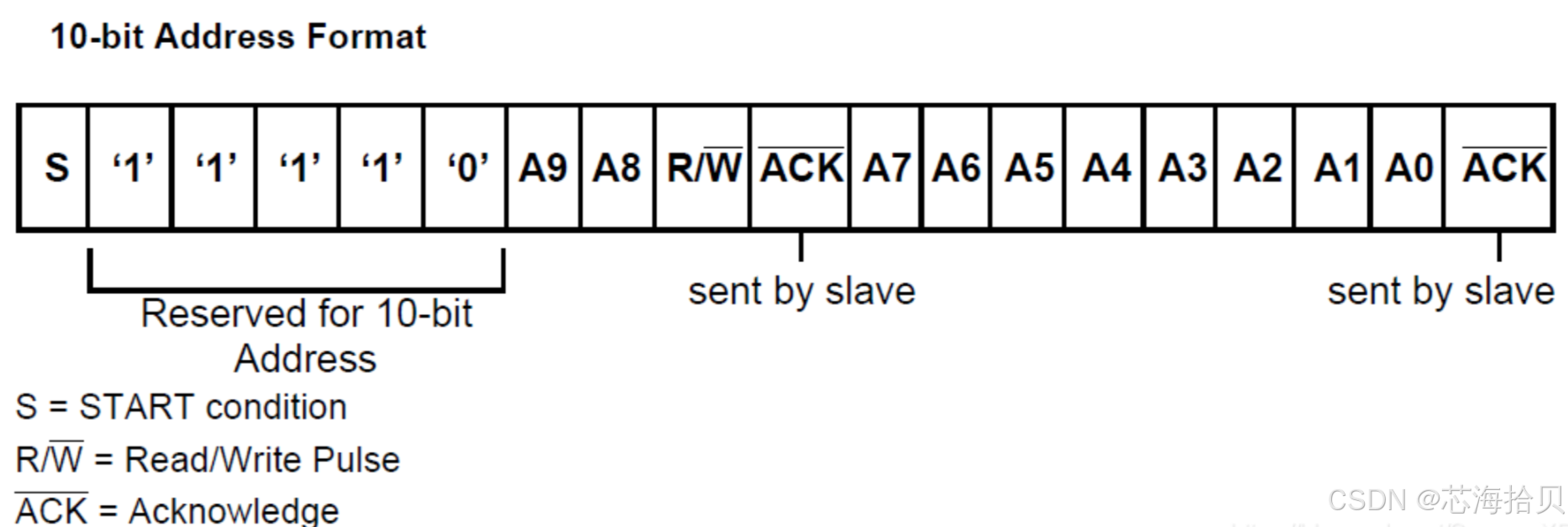

在 10 位地址模式下，主机通信需要发送两帧地址：

        第一帧：

                高 7 位：11110XXX（前5位固定，6，7位为从机地址高 2 位）。

                第 8 位：R/W 位，表示读或写操作。

        第二帧：从机地址低 8 位

2、硬件电路实现

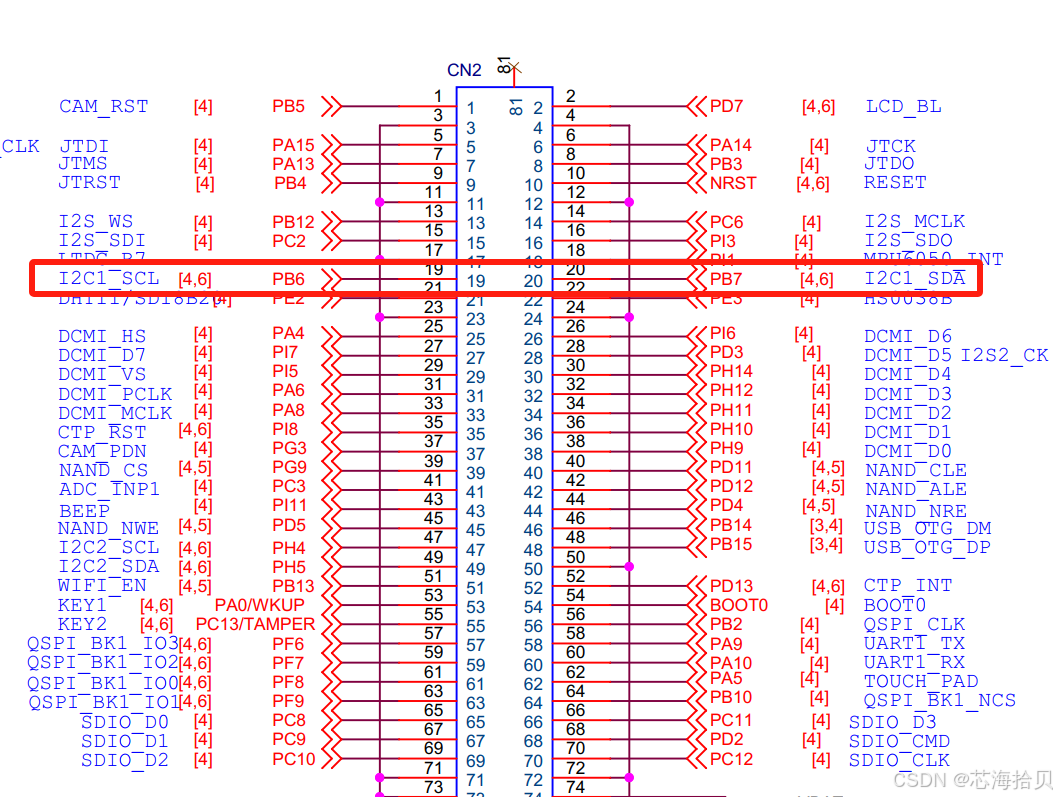

主要用到stm32中的PB6和PB7硬件IIC资源

  3、代码实现

主要的配置代码如下：

#define I2C_OWN_ADDRESS10      (0x3ff )

/*I2C½Ó¿Ú*/
#define AS_SLAVE_I2C                          I2C1
#define AS_SLAVE_I2C_CLK                      RCC
