国产浅地层剖面仪（二）

       前段时间，博主写了一篇国产浅地层剖面仪，里面主要讲了声学所东海站研发的浅地层剖面仪。
          中科院声学所东海站承担国家军民用深海剖面仪的研发，市场型号是GeoScope（GS-100，GS200和GS300）。从GeoScope浅地层图谱来看，效果还是很不错的，与SES2000相当。

        前两天，有人问国产浅地层剖面仪有哪些？想百度出GeoScope浅地层剖面仪，怎么也搜索不出来。这款浅地层剖面仪由上海遨菲克科技有限公司代理。

产品技术参数如下：

声学原频：90 ~ 120 kHz；声学差频：5 ~ 20kHz；

发射脉冲：0.05 ~ 1ms；

瞬时功率：＞5KW；

原频张角：5 deg；差频张角：5 ~ 6 deg；

原频声源级：>238 dB/uPa，110KHz@ 1m；

差频声源级：>195 dB/uPa ，20KHz@ 1m；

动态范围：>110 dB；

距离分辨率：最大0.04 m；

地层穿透能力：最大40米（取决于海底底质类型和海洋环境噪音）；

作业水深：150米内；

有姿态补偿，可进行Heave的矫正和补偿；

配全中文UI界面（非汉化）的国产导航测量控制软件 ；

     博主知道的国产浅地层剖面仪，还有一家星天海洋，他们的产品：GeoPass100和GeoPass200

     GeoPass100是一款小型的便携式参量阵浅地层剖面系统， 采用了单波束参量阵技术进行浅地层剖面勘探和水深测量。

      GeoPass100 原频率100KHz，差频覆盖宽，同时提供测深结果和穿透数据。换能器耐压外壳可定制，结构小型紧凑，非常适合ROV、 AUV等潜器平台集成使用。

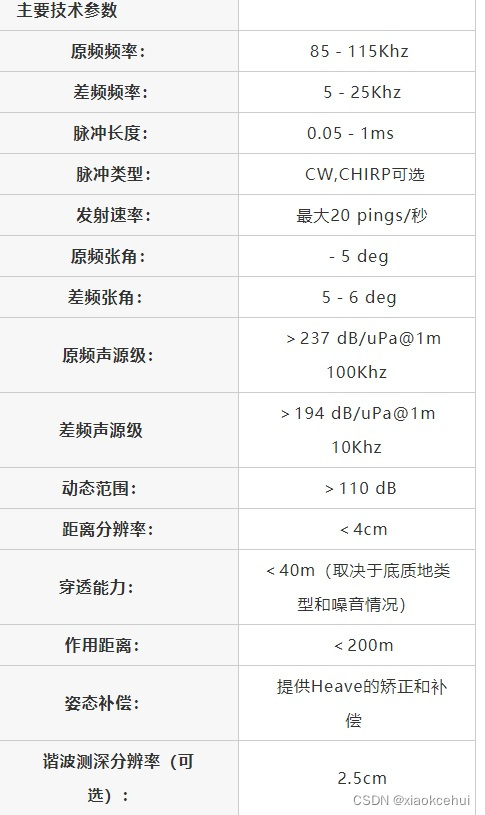

主要技术参数

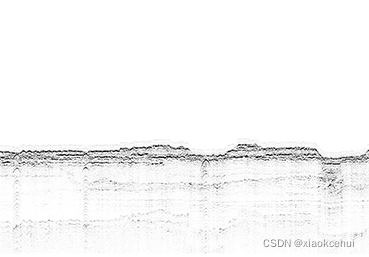

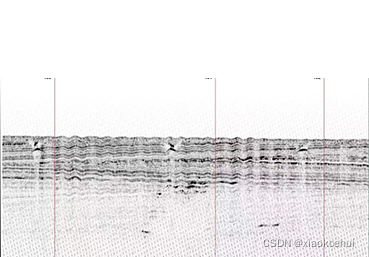

效果图如下：



  经过比对，它们应该是同一款产品，都是声学所东海站研发的。
