Cortex-M7——NVIC

Cortex-M7——NVIC

小狼@http://blog.csdn.net/xiaolangyangyang

---

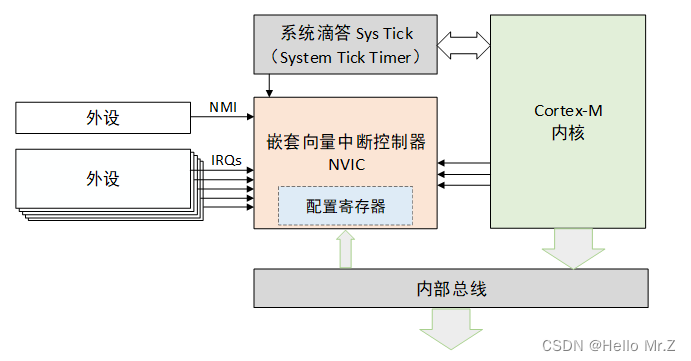

一、NVIC架构

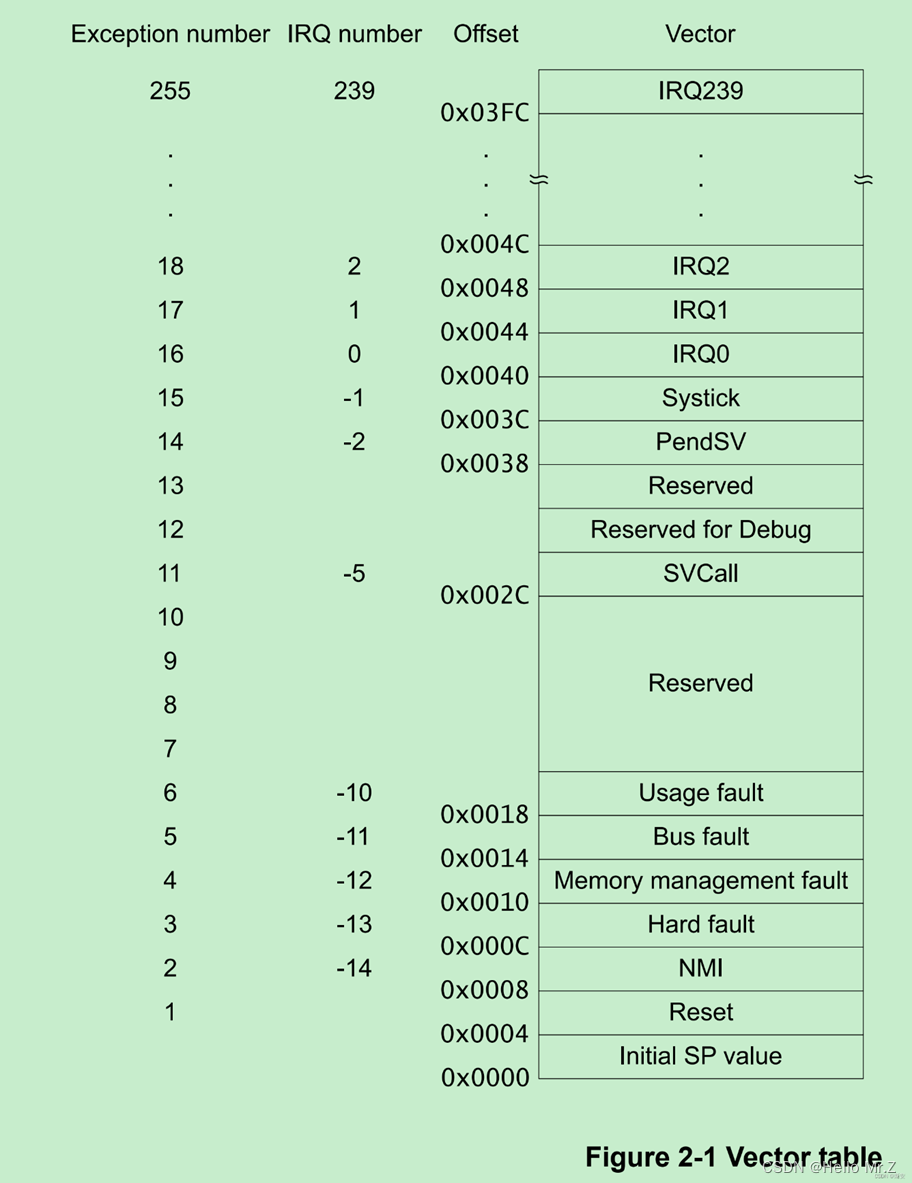

二、中断及异常编号

• Reset：在系统上电或热复位后执行，且永远处于使能状态
• NMI：不可屏蔽中断，用于看门狗、安全警报、调试等
• Hardfault：Hardfault是由异常处理过程中的错误引发的异常
• MemManage：MPU保护中断
• BusFault：总线异常中断，访问非法地址触发，用SHCSR.BUSFAULTENA打开
• UsageFault：未定义的指令、非对齐操作、除零、非法指令，用CCR.DIV_0_TRP、SHCSR.USGFAULTENA打开
• SVCALL：系统调用中断，用"svc #x"触发，x表示系统调用编号
• PendSv：可悬起中断，用于OS的线程切换，其优先级为最低，用ICSR.PENDSVSET触发
• SysTick：系统时钟中断

    当MemManage、BusFault、UsageFault没有使能时，其相应的中断会升级为HardFault中断

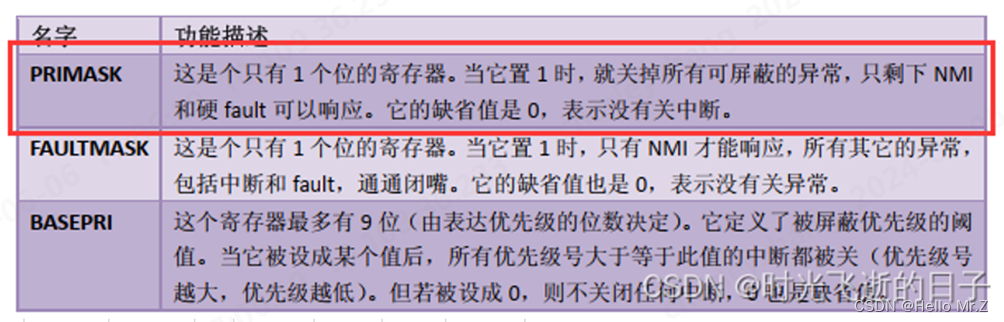

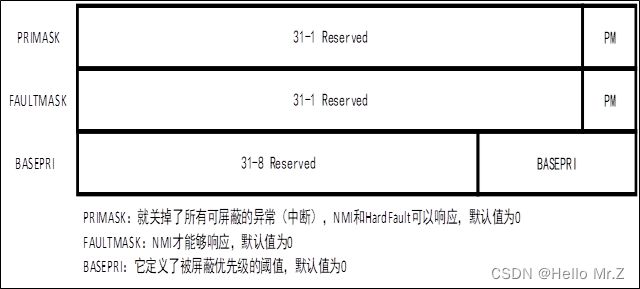

三、中断屏蔽寄存器（__disable_irq和__enable_irq操作的是PRIMASK寄存器）

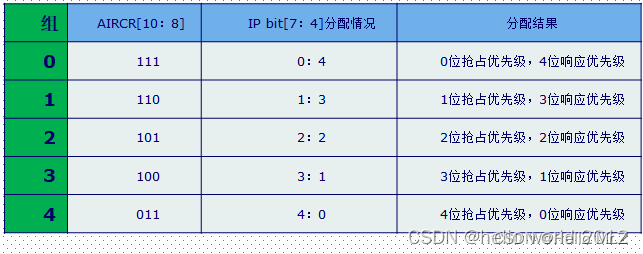

四、中断分组寄存器（SCB->AIRCR[10:8]）

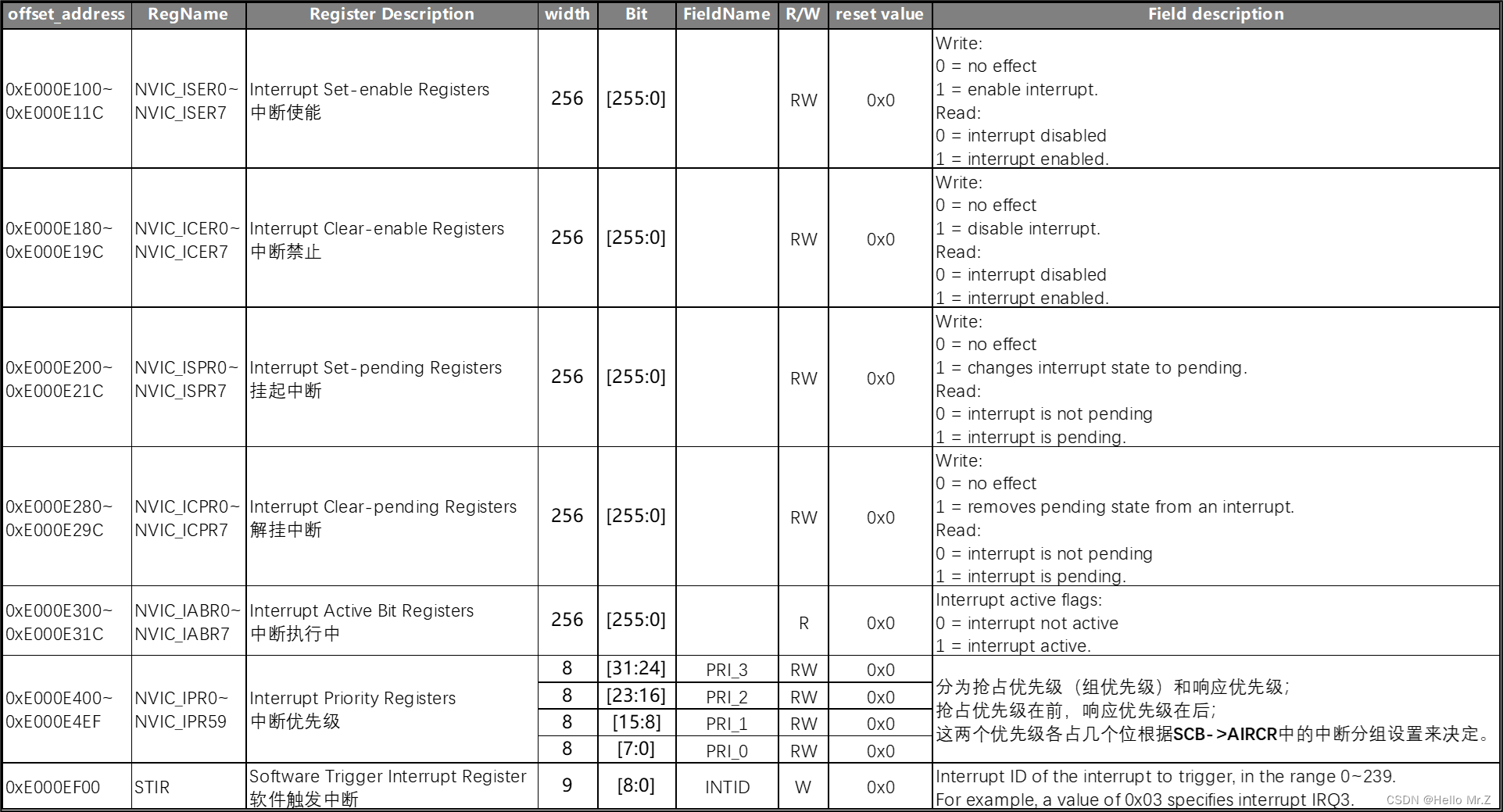

五、NVIC寄存器
