硬件开发——SD/MMC/eMMC

硬件开发——SD/MMC/eMMC

小狼@http://blog.csdn.net/xiaolangyangyang

---

1、引脚定义

2、时钟频率

        eMMC的速度模式有：

• SDR50：26M/52M
• HS200：200M
• HS400：400M

        详细信息见如下表格：

 3、协议

 Read Data

 Write Data

No Data

4、命令格式（命令通过CMD引脚单线传输）

Command

Response

5、初始化流程

        初始化eMMC管脚，按照默认参数设置SDIO，然后再用命令设置eMMC，再次设置SDIO（按照要求的规格设置）。eMMC支持的频率区间是 375000 ~ 96000000，刚开始使用375000HZ，设置1bit 访问eMMC。Muses 中eMMC 大小是4G，频率48MHZ。

1. 设置总线电压为1.8V
2. 设置48MHZ
3. 设置4bit的带宽
4. 设置SDR50模式

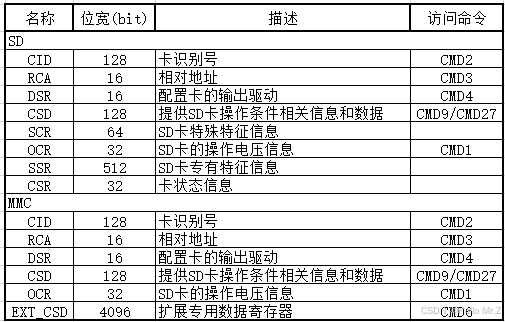

6、eMMC内部寄存器

7、eMMC命令

8、SD/MMC命令差异

---
