一分钟了解STM32G4系列相关的特别外设（cordic+内比较器+内运放+DAC+FMAC）

最新推荐文章于 2025-02-15 07:58:30 发布
最新推荐文章于 2025-02-15 07:58:30 发布
阅读量9.9k 收藏 27
点赞数 2
分类专栏： STM32G4学习记录 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiaolaoban0413/article/details/106957028
版权
本文详细介绍了STM32G4系列MCU的特殊外设，包括硬件Cordic单元的精度、迭代次数和应用场景，片内比较器的高速特性和应用，以及内部运放的高增益带宽积和灵活配置。Cordic在电机控制中的高效表现，比较器的消隐和回差电压功能，以及运放的多通道和PGA增益设置都是该系列的重要特性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本篇主要介绍STM32G4系列的特别外设，主要分五个方面介绍。
在这里插入图片描述

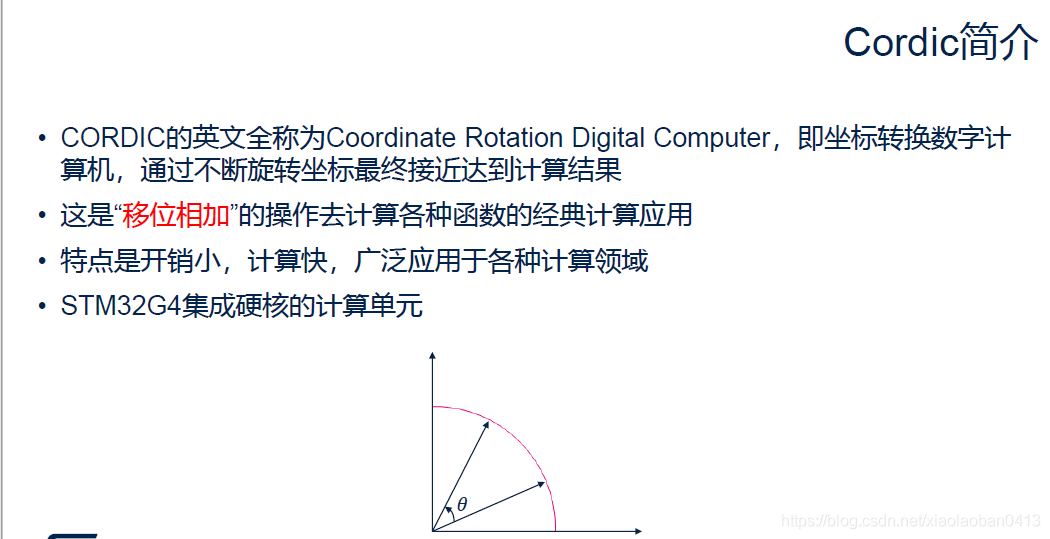

一、硬件Cordic单元

在这里插入图片描述

Cordic精度
内部字长
• Cordic内部采用q1.23 数据格式
• 输入/输出字长
• 要获取最高的精度，输入与输出都需要采用q1.31格式数据
• 如果输入采用q1.15 格式数据，不管采取何种输出，精度都被限定到q1.15
• 迭代次数(Iterations)
• 设置Cordic时可以选定迭代次数，为4的倍数。一个时钟周期可以执行4次迭代。
• 考虑最快的速度，在达到需要精度的情况下，选用最少的迭代次数。
• 在达到最大精度后继续使用迭代将逐渐降低精度

• Cordic三个寄存器：
• CSR： 控制/状态寄存器
• WDATA：输入寄存器
• RDATA：输出寄存器

在这里插入图片描述
