STM32G4学习笔记之DAC+FMAC

最新推荐文章于 2025-04-11 15:08:31 发布
最新推荐文章于 2025-04-11 15:08:31 发布
阅读量1.1w 收藏 76
点赞数 16
分类专栏： STM32G4学习记录
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiaolaoban0413/article/details/107577068
版权
本文介绍了STM32G4系列微控制器中高性能DAC的特性，特别是DAC3和DAC4的高速采样能力。此外，重点讲解了滤波算法加速器FMAC如何通过硬核计算和DMA配合，实现滤波运算，从而减少CPU负载。通过FIR滤波器的配置和计算流程，展示了FMAC在滤波应用中的优势，强调了其在释放CPU资源和优化系统设计上的价值。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.高性能DAC

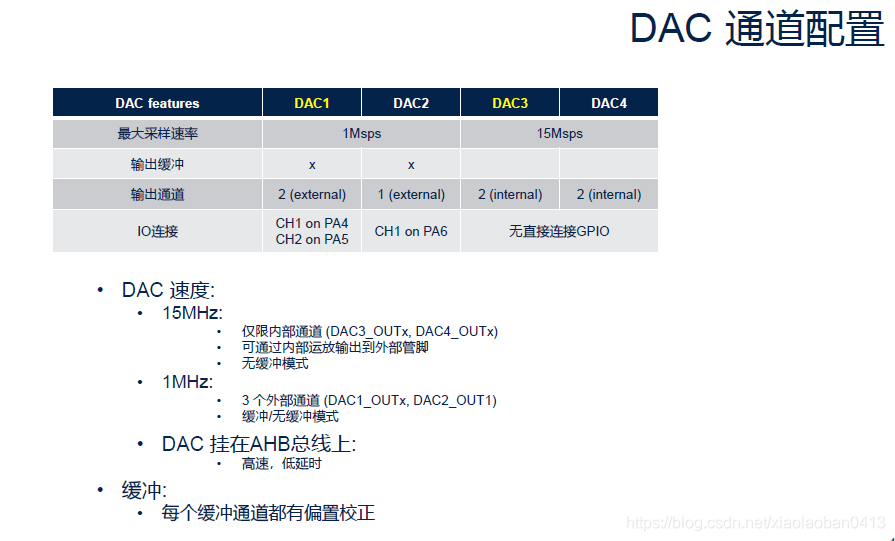

G4系列一共有四个DAC,前两个为低速采集DAC（1MHz），后两个为高速(可达15MHz)在这里插入图片描述在这里插入图片描述
DAC1,DAC2的采样速率最大为1MHz，DAC3,DAC4的采样速率最大为15MHz。但是没有直接连接的GPIO口。

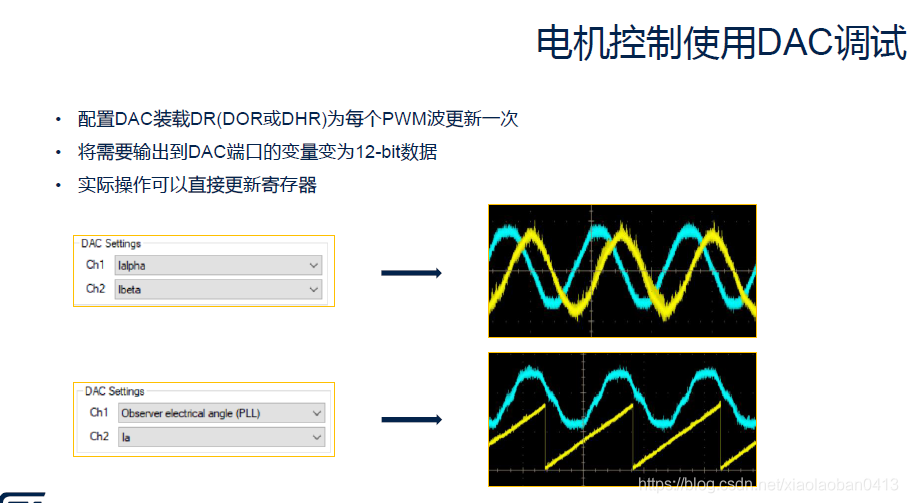

在这里插入图片描述

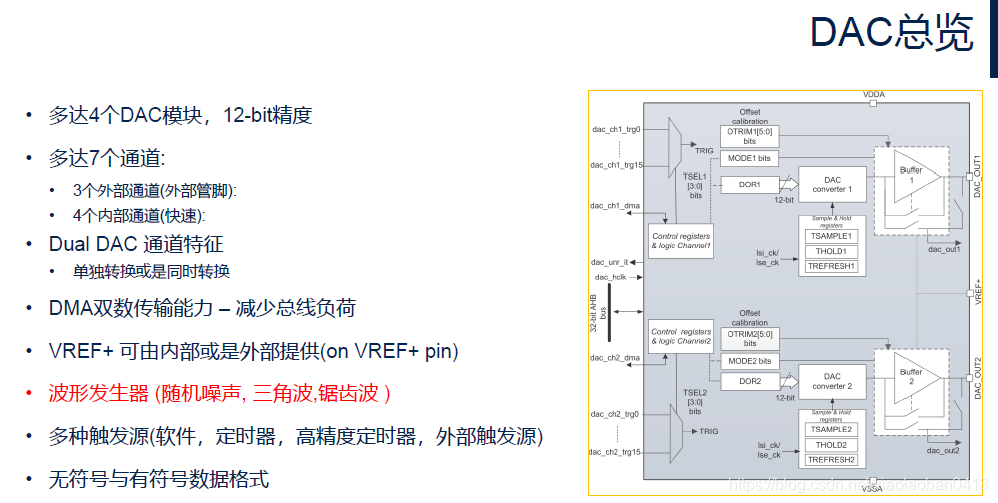

在这里插入图片描述

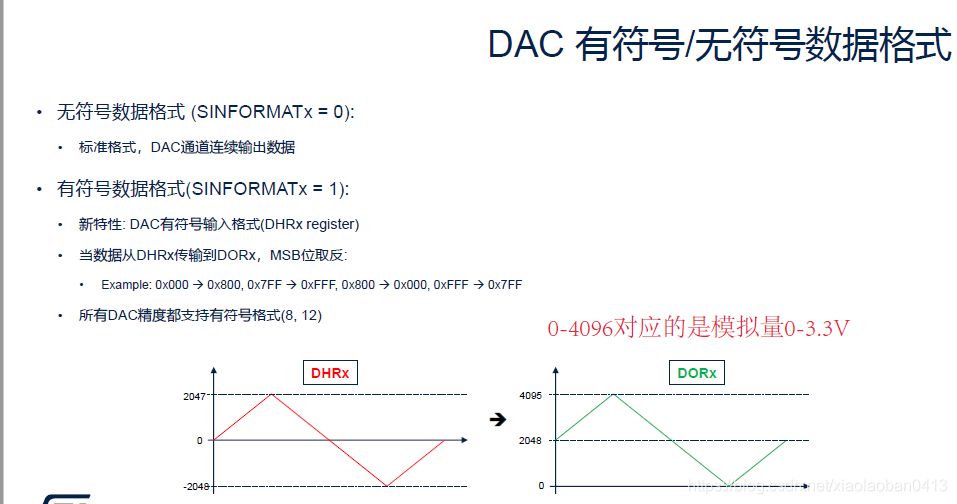

在这里插入图片描述

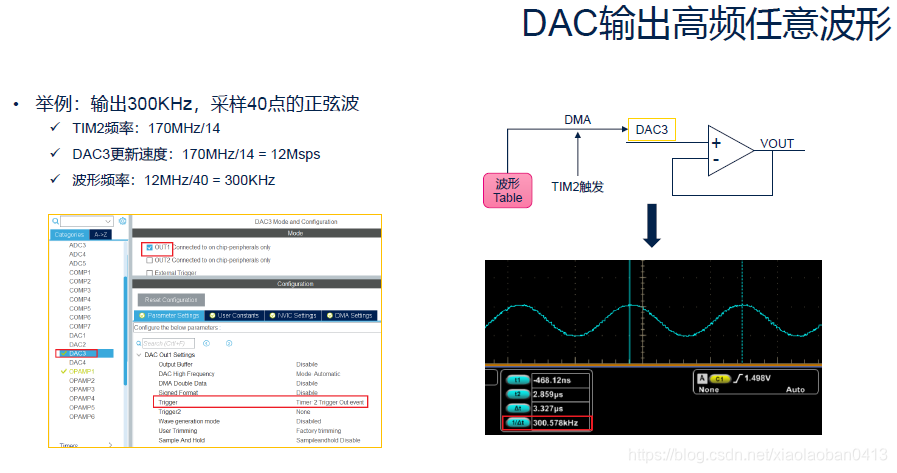

DAC可以输出任意的高频模拟波形。
此时DAC的更新速度受制于运放带宽的限制，因此最大的速度也就是13M。

2.滤波算法加速器FMAC（硬核FMAC+DMA滤波计算，能解放CPU）
