三极管三种放大电路

  1. 共发射极

    交流信号从基极输入,集电极输出,发射极为公共极
    在这里插入图片描述
    原理:Ib—Ic—URc—Uce

特点:管子输出电压与输入电压相位相反,用于多级放大电路的中间级,电压放大器。

电流电压功率增益均很大。

  1. 共集电极

    交流信号从基极输入,从发射极输出,集电极就是公共极,又称射极跟随器;
    在这里插入图片描述
    原理:输出与输入电流关系:Ie=(1+β)Ib

    输出与输入电压关系:Uo=Ube+0.7V

特点:电流放大,电压跟随,射极跟随器,输入阻抗大,输出阻抗小;

多级放大器的输入级、输出级、缓冲级。

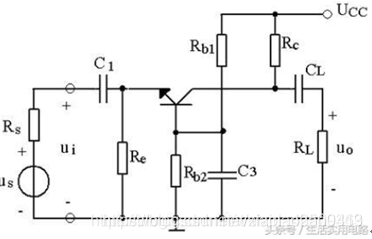

3. 共基极

交流信号从发射极输入,集电极输出,基极为公共极;
在这里插入图片描述
Rb1和Rb2构成分压电路为基极提供偏置电压,同时Ucc为集电极提供偏置电压;

原理:交流信号从C1耦合到发射极输入,三极管放大后,经CL输出同相放大的信号。

         输出的是集电极电流,输入的是发射极电流,故电流没有放大作用。

         输入信号是加在正偏的发射结,阻抗低20~200Ω;

         输出信号是加在反偏的集电结,阻抗高100k~1M,电压放大倍数大;

特点:输入输出同相,电压增益高,电流增益低;输入阻抗小信号衰减严

重,不适合做电压放大器;频宽很大,常用作宽频、高频放大器和恒流源电路。
————————————————
版权声明:本文为CSDN博主「千里沽山」的原创文章,遵循CC 4.0 BY-SA版权协议,转载请附上原文出处链接及本声明。
原文链接:https://blog.csdn.net/weixin_42509369/article/details/95479248

### 三极管放大电路输出阻抗比较 #### 共发射极放大电路 共发射极放大电路的输出端位于集电极,该处处于反向电压工作状态,因此其输出阻抗相对较高。具体来说,由于共发射极配置中的电流增益较大,这使得任何负载变化都会显著影响到输出电压的变化程度,进而表现出较高的输出电阻特性[^2]。 #### 共集电极放大电路 相比之下,共集电极(即射极跟随器)的特点之一就是拥有非常低的输出阻抗。这是因为在这个结构下,输出是从发射极取出,而发射极相对于基极而言几乎表现为短路状态,故此类型的放大器通常用于缓冲级以驱动较低阻抗的负载[^1]。 #### 共基极放大电路 对于共基极放大电路而言,输入信号加于发射极与基极之间,而输出则取自集电极与基极间。这种安排导致了该类电路有着最高的输出阻抗特征。因为在这种连接方式中,集电区直接面对外部负载,而且没有像共发射极那样通过内部反馈机制降低实际看到的输出阻抗;相反,它更接近理想情况下由器件本身决定的最大值[^5]。 综上所述,在三种常见的单级三极管放大电路之中,**共基极放大电路具备最大输出阻抗**这一特点最为突出。 ```python # Python代码仅作为示意,并非真实实现 def compare_output_impedance(): ce_impedance = "High" cc_impedance = "Low" cb_impedance = "Highest" print(f"Common Emitter Output Impedance: {ce_impedance}") print(f"Common Collector Output Impedance: {cc_impedance}") print(f"Common Base Output Impedance: {cb_impedance}") compare_output_impedance() ```
