一、创建 Vivado 工程

二、创建 Processing System

三、配置ZYNQ7 Processing System

一、创建 Vivado 工程

1-1 打开 Vivado ，进入 Vivado 界面后，点击“ Quick Start ”栏的 “ Create Project ”。然后在弹出的创

建 Vivado 工程向导界面，点击“Next”。

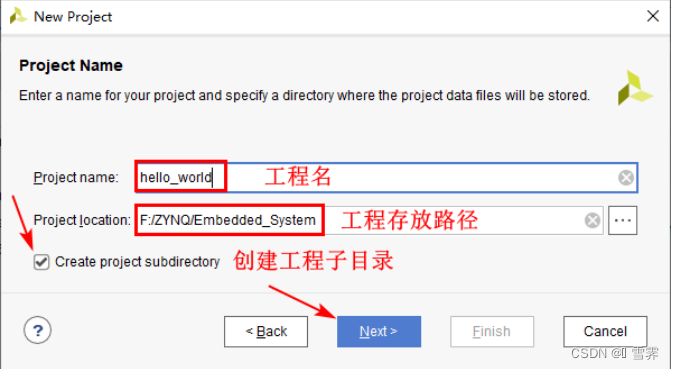

1-2 进入工程命名界面。设置工程名为“ hello_world” ，工程路径可使用任意路径，本章我们将该工程放在 F:\ZYNQ\Embedded_System 文件夹下。注意， 工程名和路径只能由英文字母、数字和下划线组成 ，不 能包含中文、空格以及特殊字符！

确认已经勾选“ Create project subdirectory ” , 点击“ Next ”。

1-3 进入图 1.3.4 所示的界面，在此界面设置工程类型。此处我们选择 “ RTL Project ”。本次实验不

需要添加源文件和约束文件，所以勾选“ Do not specify sources at this time ”。勾选之后会省略后面添加源文件和约束文件的步骤，点击“Next ”直接跳到器件选型界面。

1-4 器件选型界面。所选择的器件型号一定要跟领航者核心板上的 ZYNQ 芯片型号保持一致。大家可以通过查看核心板上 ZYNQ 芯片的丝印来确认所使用的芯片型号。 XC7Z020 的为“-2”，这在器件选型的时候需要注意。此处以 XC7Z020 为例。选择器件型号的方式有两种，一种是根据 Parts，另一种是根据 Boards ，此处我们使用 Parts 选择器件。在 Family 栏里选择“ Zynq-7000 ” , Speed 栏选择“-2”，需要注意的是，在 Package 栏选择“ clg400 ”。然后根据所使用的领航者核心板上的 ZYNQ 芯片型号，在下面的器件列表中选择“ xc7z020clg400-2”。选中之后，点击“ Next ”。

1-5 工程摘要界面。这是创建工程的最后一步，显示工程摘要信息，如图 1.3.6 所示。在此界面检查前面所设置的工程名称、所选择的器件型号等信息。如果发现工程设置有误，则可以通过 Back 按钮返回前面的步骤，重新设置。检查无误后点击“Finish ”，完成工程创建。

二、创建 Processing System

Vivado 开发套件中提供了一个图形化的设计开发工具 ——IP 集成器（ IP Integrator ），在 IP 集成器中可以非常方便的插入各种功能模块（IP ）。它支持关键 IP 接口的智能自动连接、一键式 IP 子系统生成、实时 DRC 等功能，能够帮助我们快速组装复杂系统，加速设计流程。接下来我们将在 IP 集成器中完成 ZYNQ 嵌入式系统的搭建。

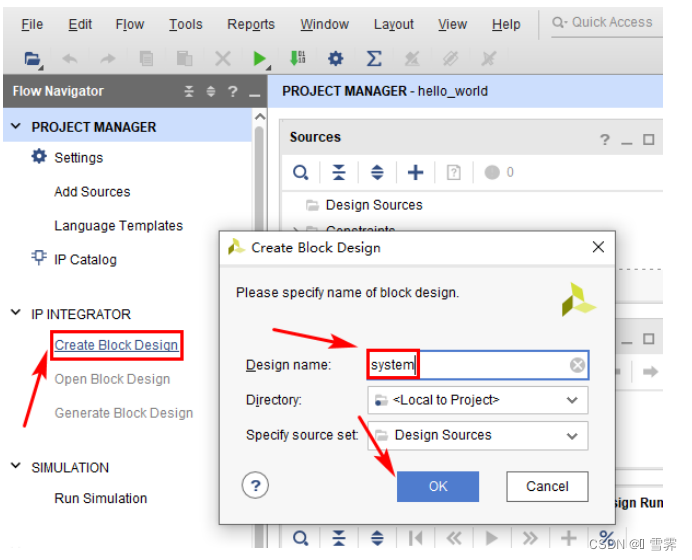

2-1 在左侧导航栏（ Flow Navigator ）中，单击 IP Integrator 下的 Create Block Design 。然后在弹出的对话框中指定所创建的 Block Design 的名称，在 Design name 栏中输入“ system ”。如下图所示：

2-2 点击“ OK ”按钮，此时 Vivado 界面如下图所示。注意右侧的 Diagram 窗口，我们将在该窗口中以图形化的方式完成设计。

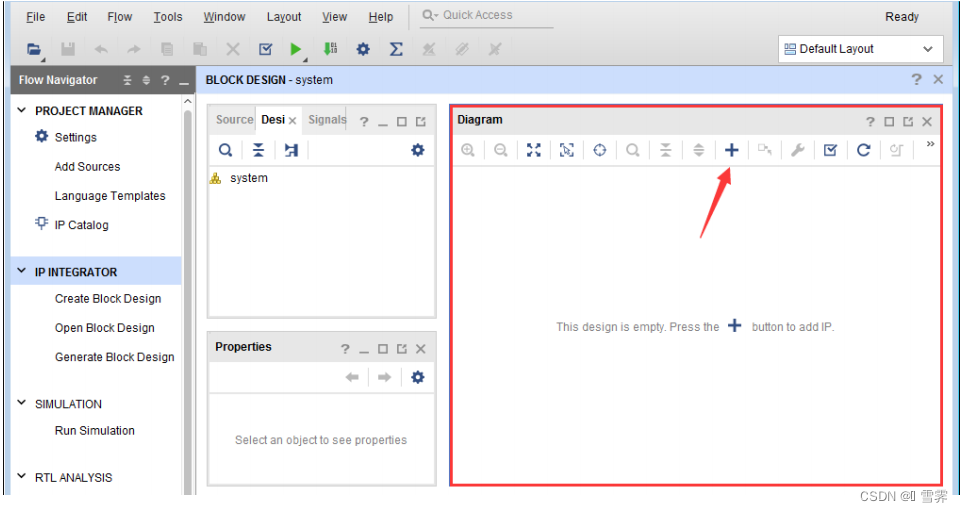

2-3 接下来在 Diagram 窗口中给设计添加 IP 。点击上图中箭头所指示的加号“ + ”，会打开 IP 目录（ IP Catalog）。也可以通过快捷键 Ctrl + I ，或者右键点击 Diagram 工作区中的空白位置，然后选择“ ADD IP ”。

2-4 打开 IP 目录后，在搜索栏中键入“ zynq ”，找到并双击“ ZYNQ7 Processing System ”，将 ZYNQ7 处理系统 IP 添加到设计中。

2-5 添加完成后，ZYNQ7 Processing System 模块出现在 Diagram 中，如下图所示：

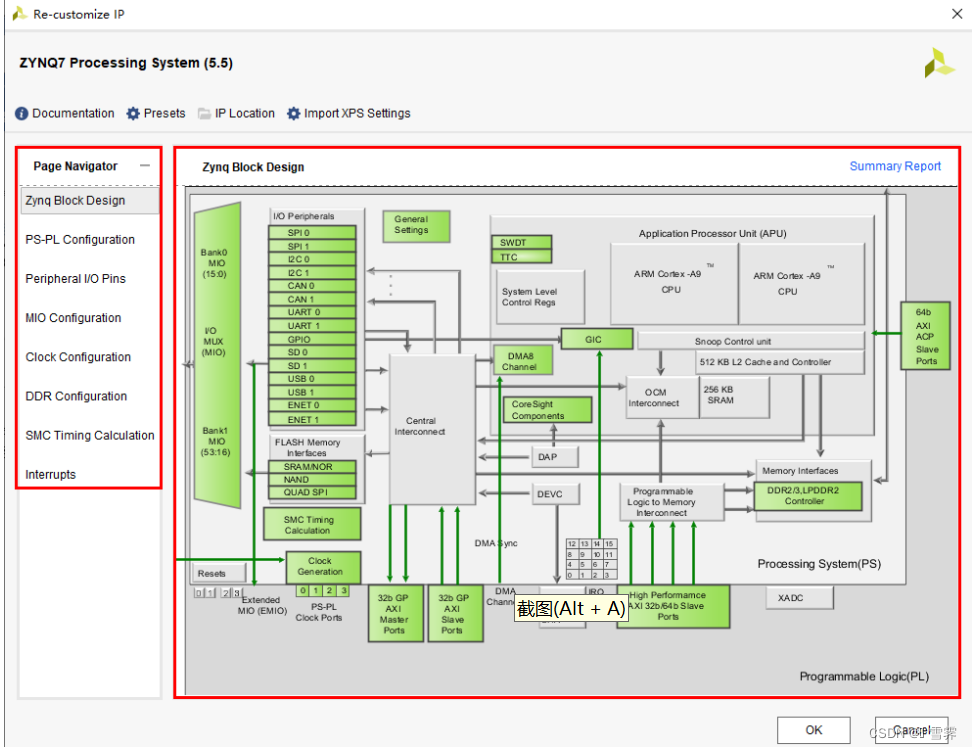

2-6 双击所添加的 ZYNQ7 Processing System 模块，进入 ZYNQ7 处理系统的配置界面。界面左侧为页面导航面板，右侧为配置信息面板。如下图所示：

下面我们简要地介绍一下页面导航面板中各个页面的作用。

在 Zynq Block Design 页面，显示了 Zynq 处理系统（ PS ）的各种可配置块，其中灰色部分是固定的，绿色部分是可配置的，按工程实际需求配置。可以直接单击各种可配置块（以绿色突出显示）进入相应的配置页面进行配置，也可以选择左侧的页导航面板进行系统配置。

PS-PL Configuration 页面能够配置 PS-PL 接口，包括 AXI 、 HP 和 ACP 总线接口。

Peripheral IO Pins 页面可以为不同的 I/O 外设选择 MIO/EMIO 配置。

MIO Configuration 页面可以为不同的 I/O 外设具体配置 MIO/EMIO 。

Clock Configuration 页面用来配置 PS 输入时钟、外设时钟，以及 DDR 和 CPU 时钟等。

DDR Configuration 页面用于设置 DDR 控制器配置信息。

SMC Timing Calculation 页面用于执行 SMC 时序计算。

Interrupts 页面用于配置 PS-PL 中断端口。

三、配置ZYNQ7 Processing System

（1）配置 PS 的 UART

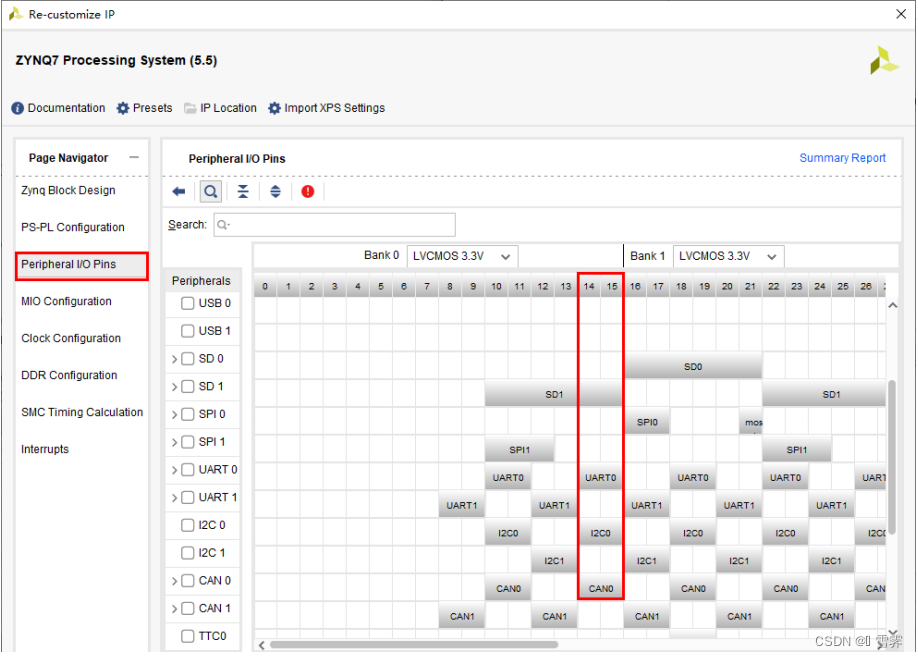

点击 Peripheral I/O Pins 页面，出现以下 IO 引脚配置界面。

PS 和外部设备之间的连接主要是通过复用的输入 / 输出（ Multiplexed Input/Output ， MIO ）来实现的。PS的 54 个 MIO 引脚可以用于连接不同的外设接口，如图中的 MIO14 和 MIO15 ，既可以配置成 UART0 的引脚接口，也可以配置成 I2C0 或 CAN0 的引脚接口。最终所选择的配置需要与开发板的原理图相对应。

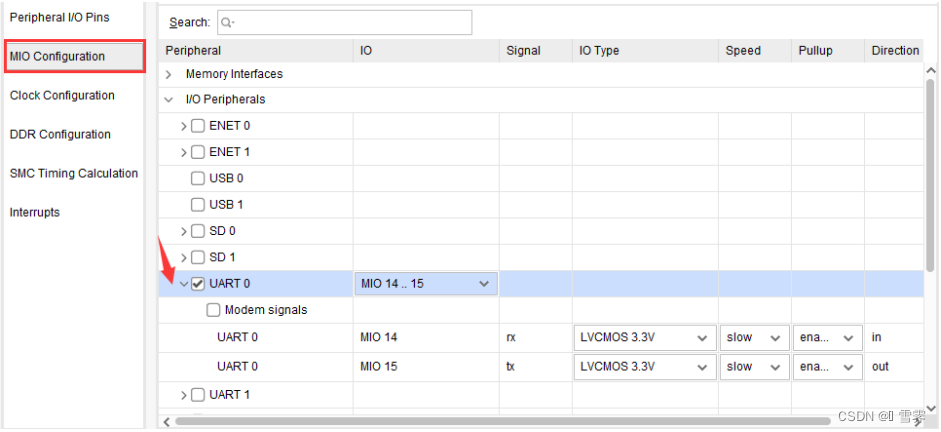

点击左侧的 MIO Configuration 页面，在右侧展开 I/O Peripherals > UART0 ，可以看到更具体的引脚配置信息。其中 MIO14 作为 RX 引脚、 MIO15 作为 TX 引脚，如下图所示：

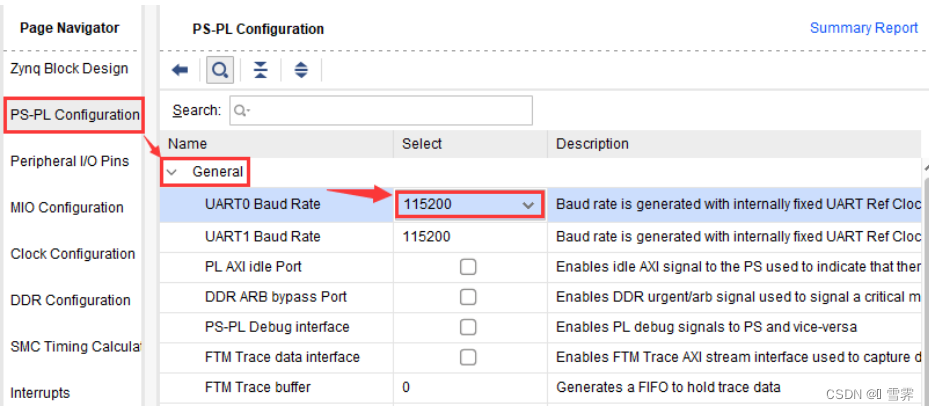

点击左侧的 PS-PL Configuration 页面，我们可以在这里设置 UART0 串口通信的波特率。在 General 目录下，可以看到 UART0 的波特率默认是 115200 。通过下拉按钮可以选择其他波特率，一般保持默认设置。

（2）配置 PS 的 GPIO MIO

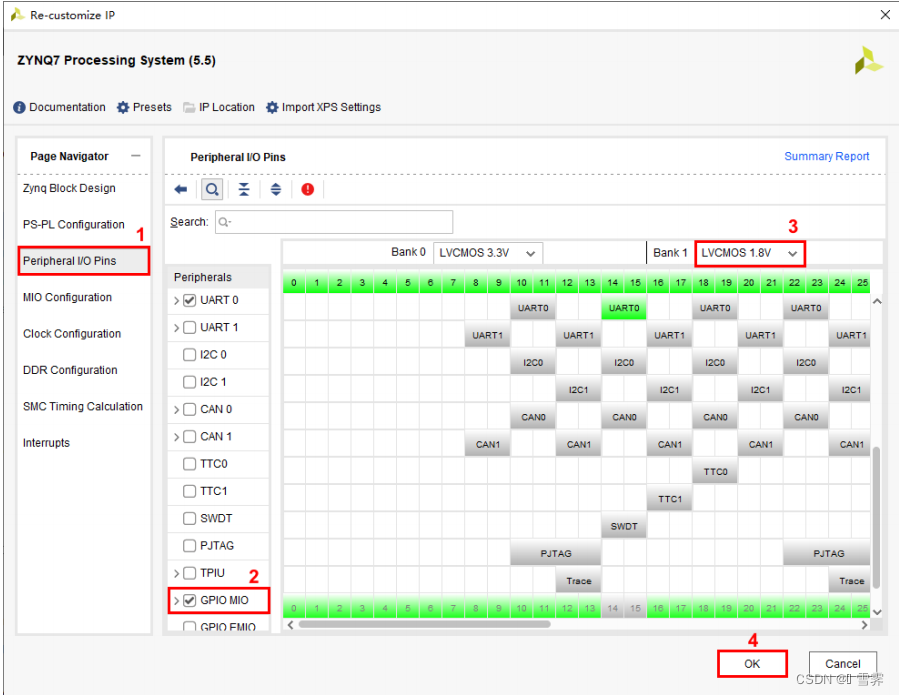

点击左侧的 Peripheral I/O Pins ，在右侧的界面中勾选 GPIO_MIO ，另外开发板上的Bank1 即原理图中的 BANK501 为 1.8V ，所以我们选择 3 处的 Bank1 电压为 LVCOMS 1.8V 。勾选 GPIO_MIO 后，发现在 GPIO_MIO 这一栏 GPIO_MIO14 和 15 是灰色的，这是因为这两个 GPIO_MIO 用做 UART0 的接口引脚了。

（3）配置 PS 的 IIC

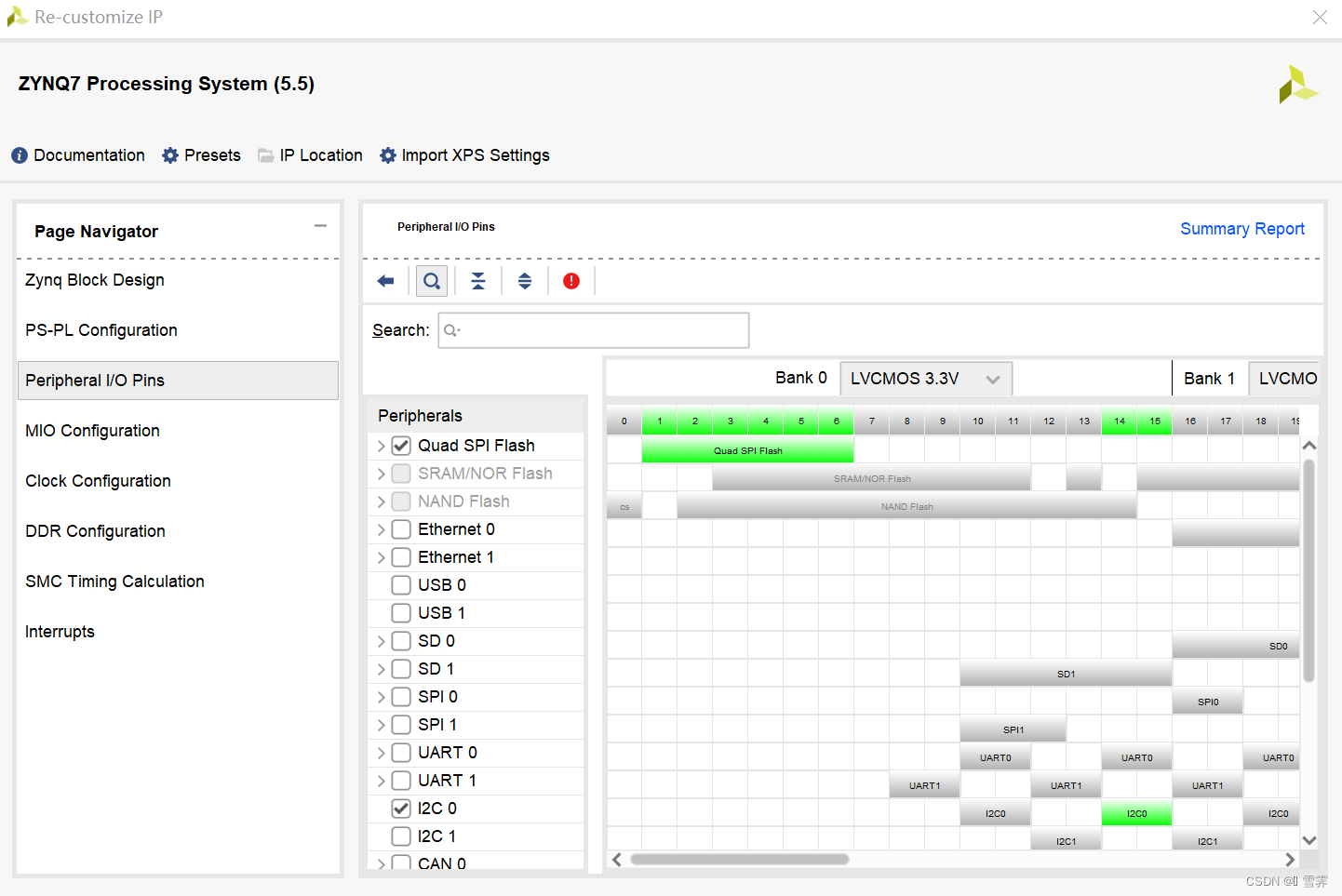

要勾选上Quad SPI Flash

配置I2C 0 为14 15

（4）配置 PS 的 DDR3 控制器

点击左侧的 DDR Configuration 页面，在右侧 DDR Controller Configuration 下的“ Memory Part ”一栏选择 DDR 的器件，课题组自己制作的zynq7020板子为MT41K128M16JT-125，DRAM为16Bit；领航者XC7Z020 的核心板选择 MT41J256M16RE-125 ， XC7Z010 的核心板选择 MT41J128M16 HA-125 。领航者选择的型号并不是领航者核心板上的 DDR3 型号，而是参数接近的型号，或者说兼容的型号。其他的配置选项保持默认即可。

（5）配置 PS 的时钟

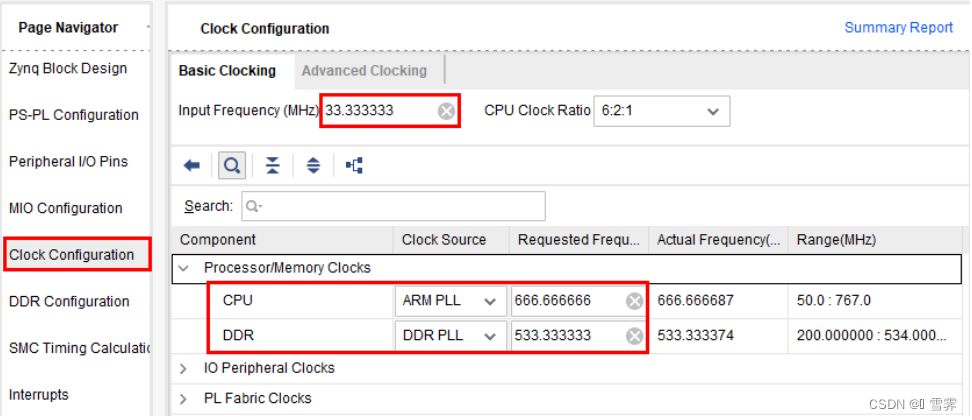

点击左侧的 Clock Configuration 页面，该界面主要是配置 ZYNQ PS 中的时钟频率。比如输入时钟默认是 33.33333Mhz ，这与我们领航者核心板上的 PS 端输入时钟频率相同。对于 CPU 的时钟、 DDR 的时钟以及其它外设的时钟，我们直接保持默认设置即可。如下图所示：

（6）取消勾选没有用到的接口

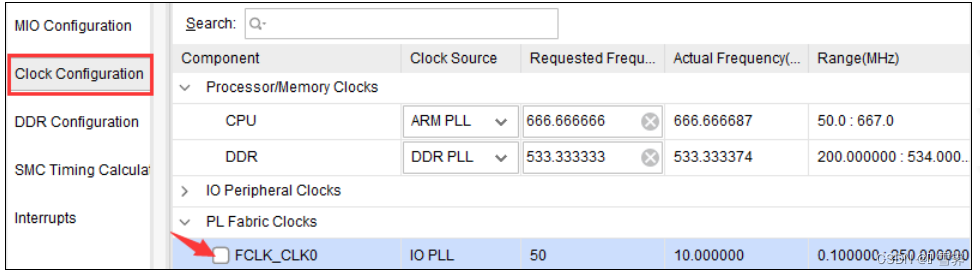

因为本实验是搭建 ZYNQ 的嵌入式最小系统，只需要使用 ZYNQ 中的 PS 端。因此我们将 PS 中与 PL 端交互的接口信号移除。同样是在 Clock Configuration 页面，展开 PL Fabric Clocks ，取消勾选 FCLK_CLK0 ，如下图所示：

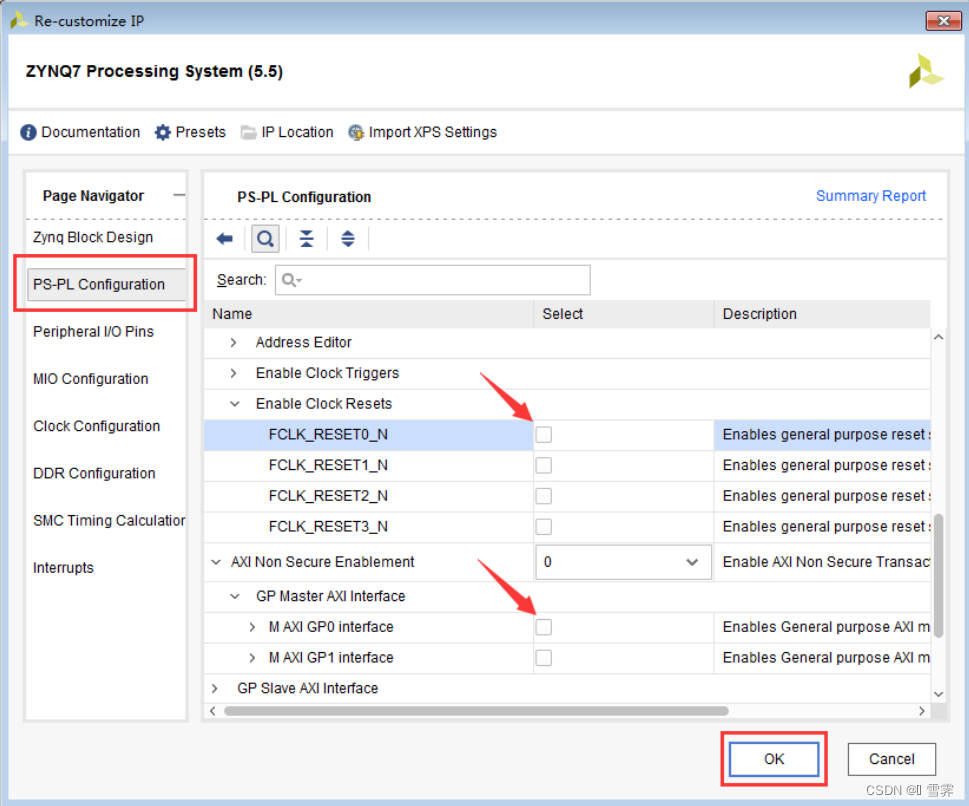

点击左侧的 PS-PL Configuration 页面，然后在右侧展开 General 下的 Enable Clock Resets ，取消勾选其中的 FCLK_RESET0_N 。另外在当前界面中展开 AXI Non Secure Enablement 下的 GP Master AXI Interface ，取消勾选其中的 MAXI GP0 interface。如下图所示：

配置 ZYNQ7 Processing System 完成，点击“OK”。

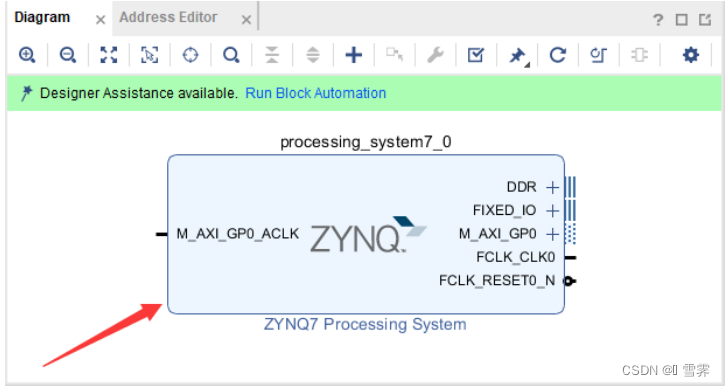

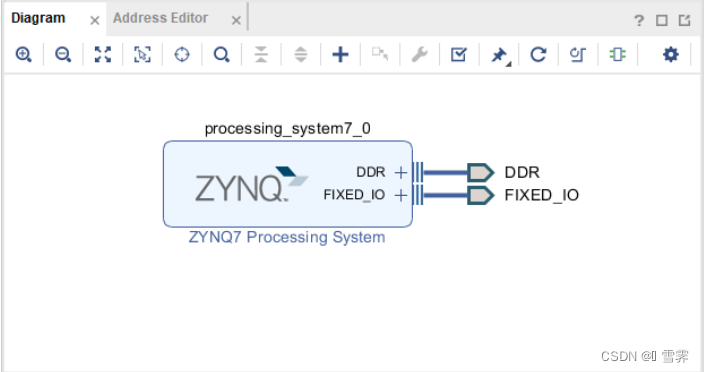

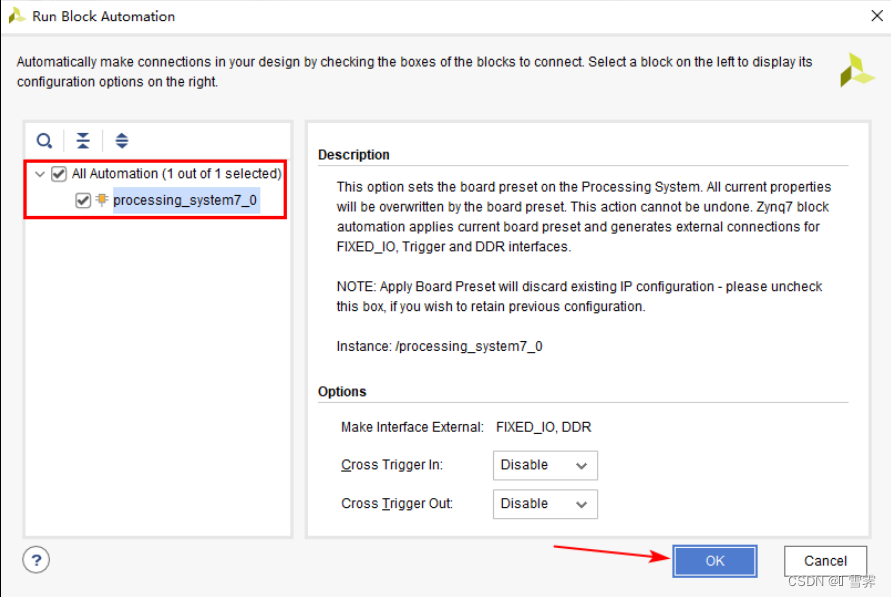

点击上图中箭头所指示的位置“Run Block Automation”，会弹出如下图所示的对话框：

在该界面中我们可以选择自动连接 IP 模块的接口，包括导出外部端口，甚至可以自动添加模块互联过程中所需的IP 。在我们本次设计中只有一个 IP 模块，在左侧确认勾选 processing_system7_0 ，然后点击“ OK ”。此时 ZYNQ7 PS 模块引出了两组外部接口，分别是 DDR 和 FIXED_IO ，引出的接口将会被分配到 ZYNQ 器件具体的引脚上。大家也可以通过点击 ZYNQ7 PS 模块接口处的加号 “+” ，来展开这两组接口，观察其中都有哪些信号。如下图所示：

四、导出到SDK

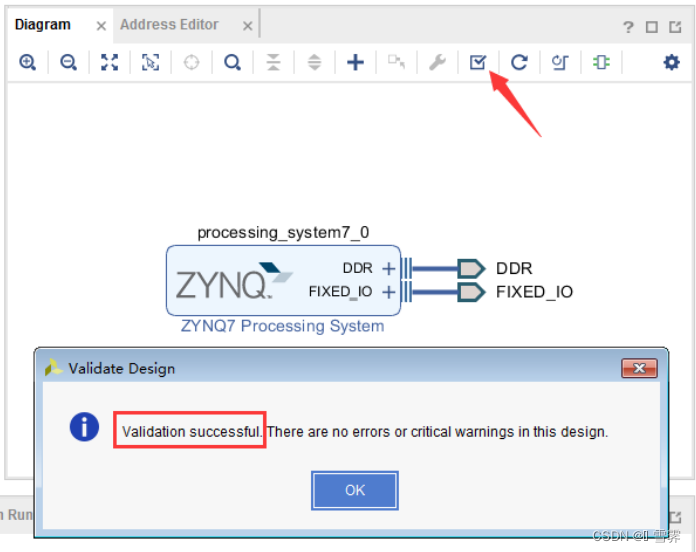

（1）本次实验不需要添加其它 IP ，直接按快捷键 Ctrl+S 保存当前设计。接下来点击下图箭头所指示的按钮，验证当前设计。验证完成后弹出对话框提示没有错误或者关键警告，点击“OK”，如下图所示：

如果验证结果报出错误或者警告，大家需要重新检查自己的设计。

（2）在 Sources 窗口中，选中 Design Sources 下的 sysetm.bd, 这就是我们刚刚完成的 Block Design 设计。右键点击 sysetm.bd ，在弹出的菜单栏中选择“ Generate Output Products ”，如下图所示：

在对话框中 Synthesis Options 选择 Global ； Run Setings 用于设置生成过程中要使用的处理器的线程数，进行多线程处理，保持默认或设置为个人电脑处理器最大可使用线程数都可以，一般选择最大可使用线程数的一般。然后点击“Generate ”来生成设计的综合、实现和仿真文件。

在“Generate ”过程中会为设计生成所有需要的输出结果。比如 Vivado 工具会自动生成处理系统的 XDC 约束文件，因此我们不需要手动对 ZYNQ PS 引出的接口（DDR 和 FIXED_IO）进行管脚分配。

Generate 完成后，在弹出的对话框中点击“OK ”。

在 Sources 窗口中，点击“ IP Source ”标签页，可以看到 Generate 过程生成的输出结果。

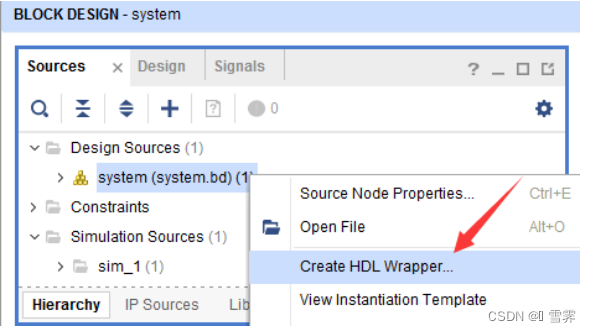

（3）在“ Hierarchy ”标签页再次右键点击 system.bd ，然后选择“ Create HDL Wrapper ”。

在弹出的对话框中确认勾选“Let Vivado manage wrapper and auto-update”，然后点击“ OK ”。

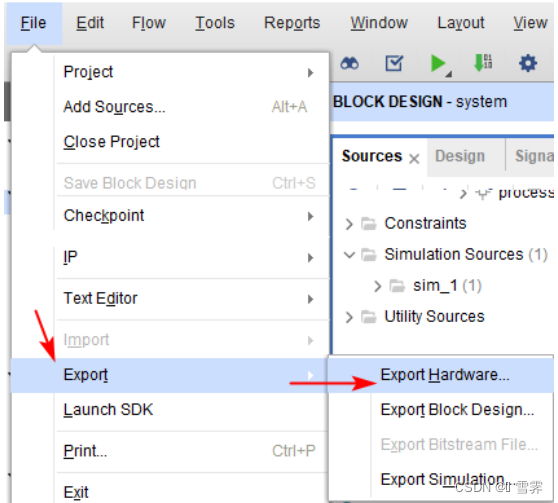

（4）在菜单栏选择 File > Export > Export hardware。

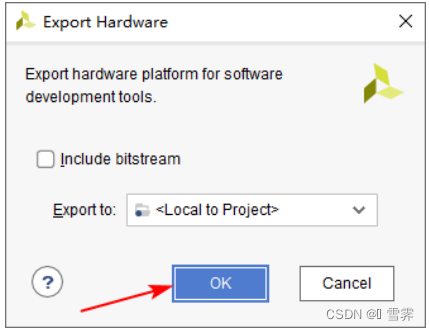

在弹出的对话框中，因为没有生成 bitstream 文件，所以无需勾选“ Include bitstream ”，直接点击“ OK ” 按钮。

在上图中，因为选择了“Exort to <Local to Project>” ， Vivado 工具会在当前工程目录下新建一个文件夹，名为“hello_world.sdk” ，它是我们接下来软件开发的工作空间。在 Export Hardware 的过程中，工具会将硬件以一个 ZIP 压缩文件的形式导出到该工作空间中，文件名为“system_wrapper.hdf” 。该文件包含了我们前面所搭建的硬件平台的配置信息，其后缀名 .hdf 的含义为“Hardware Definition File”，即硬件定义文件。

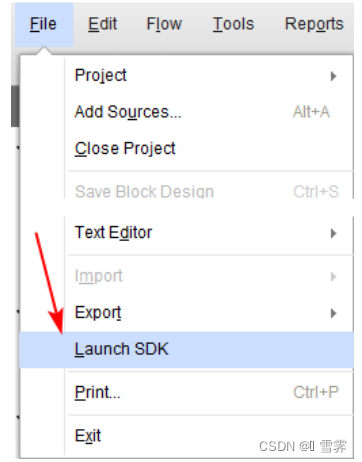

（5）硬件导出完成后，在菜单栏中选择 File > Launch SDK ，启动 SDK 开发环境。如下图所示：

在弹出对话框中，直接点击“OK”，到这里，我们已经完成了 ZYNQ 嵌入式系统的硬件设计部分。接下来需要到 SDK 软件中进行应用程序开发，也就是软件设计部分。

五、SDK设计

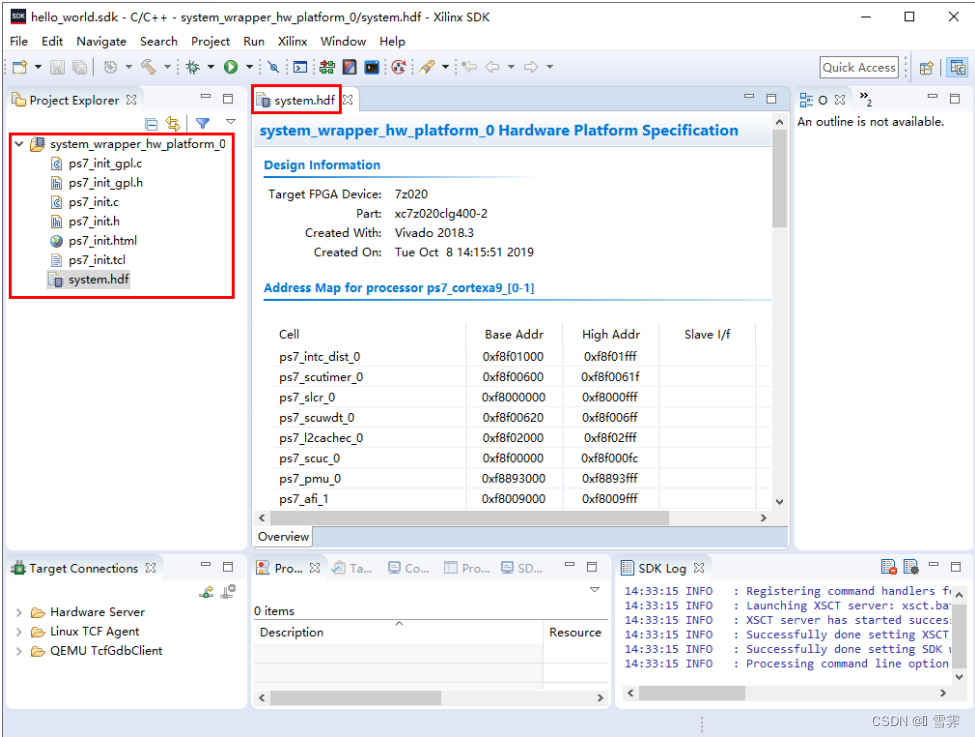

（1）SDK 打开后，主页面会显示硬件描述文件 system.hdf 的内容。如下图所示：

system.hdf 标签页显示了整个 PS 系统的地址映射信息。大家应该还记得，在启动 SDK 之前，我们将硬件以一个 ZIP 压缩文件（system_wrapper.hdf）的形式导出到软件的工作空间。在 SDK 启动时，该文件会自动解压，大家可以在图 1.4.1 的左侧看到解压后的所有文件。其中，前四个文件（ps7_init_gpl.c、ps7_init_gpl.h、ps7_init.c 和 ps7_init.h）包含了 Zynq SOC 处理系统的初始化代码，以及 DDR、时钟、pll 和 MIO 的初始化设置信息。在初始化过程中，SDK 使用这些信息去配置相应的模块，使得应用程序能够在 PS 上运行。

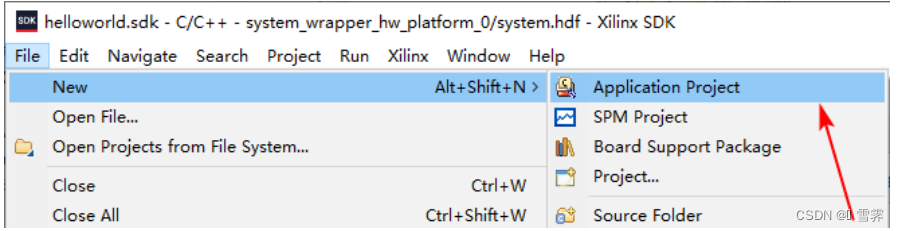

（2）在菜单栏选择 File > New > Application Project, 新建一个 SDK 应用工程。

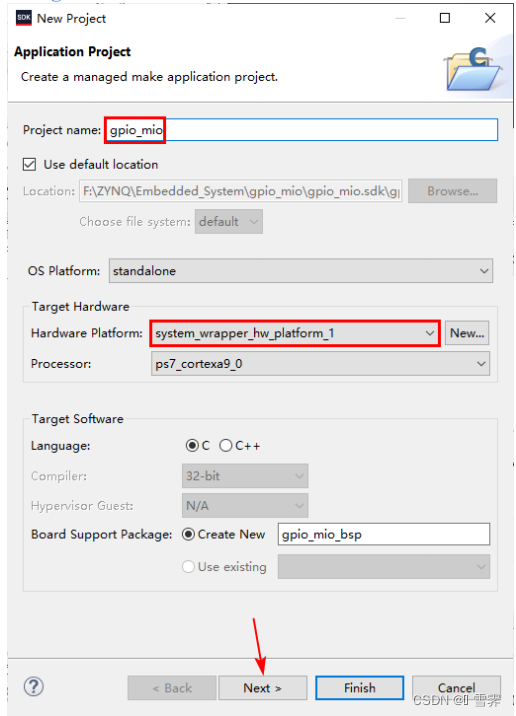

（2）在弹出的图 2.4.4 所示界面中，输入工程名“ gpio_mio ”，注意 2 处的硬件平台，如果我们没有删除 system_wrapper_hw_platform_0 ，该处可能是 system_wrapper_hw_platform_0 ，所以要注意选择正确。其它选项保持默认即可，点击“Next > ”按钮。

（3）选择工程模版 Empty Application ，然后点击“Finish”按钮。

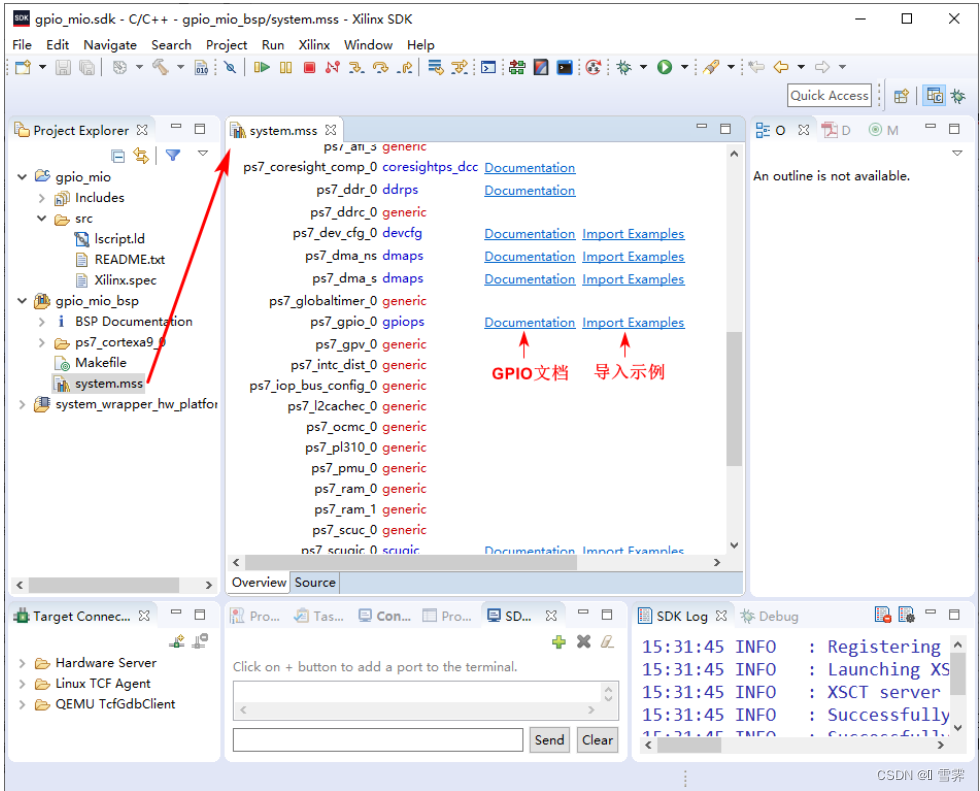

（4）可以看到 SDK 创建了一个 gpio_mio 目录和 gpio_mio_bsp 目录。我们打开 gpio_mio_bsp 目录下的system.mss 文件，找到 ps7_gpio_0，如下图所示：

点击 Documentation 将在浏览器窗口打开 GPIO 的 API 文档，里面有关于 GPIO 的详细信息。

点击 Import Examples ，会弹出下图所示的导入示例界面，关于 GPIO 有两个示

例，如下图所示：

xgpiops_intr_example.c 包含有关如何直接使用 XGpiops 驱动程序的示例。此示例显示了中断模式下驱动程序的用法，并使用 GPIO 的中断功能检测按钮事件，根据输入控制 LED 输出。xgpiops_polled_example.c 同样包含有关如何直接使用 XGpiops 驱动程序的示例。此示例提供了用于读取/写入各个引脚的 API 的用法。从上面的介绍中，我们因为本实验暂未使用到中断，所以应该选择 xgpiops_polled_example 示例。选择好示例后，点击“OK”按钮。

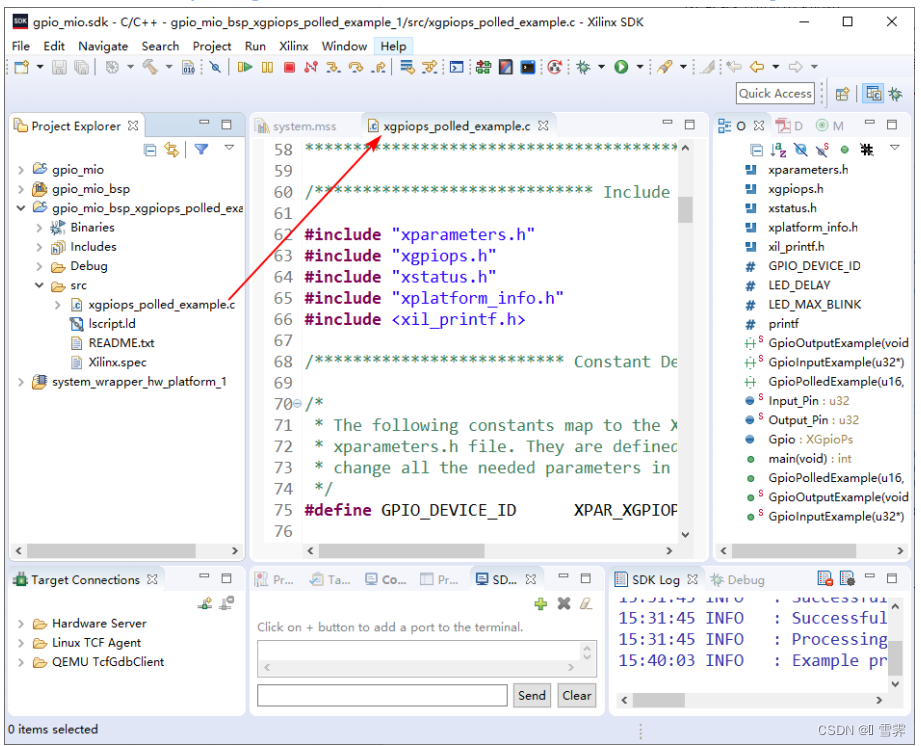

（5）在 Project Explorer 中，新增了 gpio_mio_bsp_xgpiops_polled_example_1 目录，我们打开其 src 目录下的 xgpiops_polled_example.c 文件。

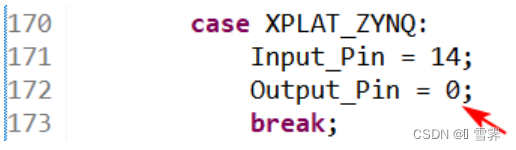

xgpiops_polled_example.c 文件有四个函数，其中 GpioInputExample 函数由于我们本实验只用 MIO 输出所以未用到。该文件代码虽然是为特定开发板使用的，不过我们稍作修改也可以拿来使用。我们看到有一 LED 接到 PS 的 MIO0 ，所以当我们修改该文件第 172 行的 Output_Pin 为 0 时，保存该文件，然后编译，编译完成后下载到领航者开发板会看到核心板上的 LED2 灯闪烁。

六、IIC设计

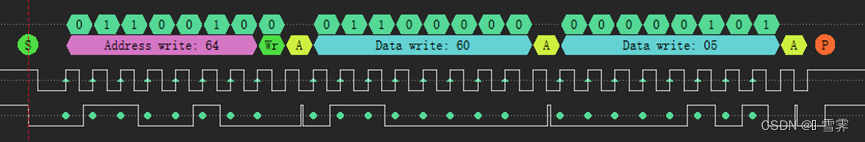

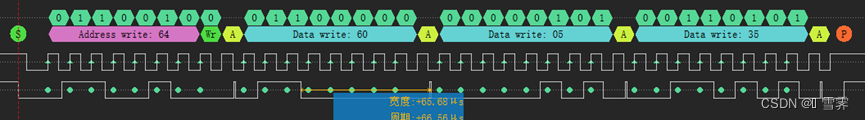

下面为LT8619C IIC的读写测试代码

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "xil_types.h"
#include "xil_cache.h"
#include "xparameters.h"
//#include "xgpio.h"
#include "xaxivdma.h"
#include "xaxivdma_i.h"
//#include "display_ctrl/display_ctrl.h"
#include "vdma_api/vdma_api.h"
//#include "xv_tpg.h"
#include "xcsi2txss.h"
//#include "xcsiss.h"
#include "xgpiops.h"
#include "xtime_l.h"
//#include "xvtc.h"
//#include "xvidc.h"
//#include "xvprocss.h"
//#include "xrgb2ycrcb.h"
//#include "xiicps.h"
#include "LT8619C.h"
#include "xiicps.h"
//宏定义
#define IIC_SLAVE_ADDR		0x55
//#define IIC_SCLK_RATE		400000

#define TEST_BUFFER_SIZE	132


#define FRAME_BUFFER_NUM   3 						  //帧缓存个数
#define BYTES_PIXEL        3                          //像素字节数，RGB888占3个字节
//#define DYNCLK_BASEADDR    XPAR_AXI_DYNCLK_0_BASEADDR //动态时钟基地址
#define VDMA_ID            XPAR_AXIVDMA_0_DEVICE_ID   //VDMA器件ID
//#define DISP_VTC_ID        XPAR_VTC_0_DEVICE_ID       //VTC器件ID
//#define AXI_GPIO_0_ID      XPAR_AXI_GPIO_0_DEVICE_ID  //PL端  AXI GPIO 0(lcd_id)器件ID
//#define AXI_GPIO_0_CHANEL  1                          //PL按键使用AXI GPIO(lcd_id)通道1

#define GPIO_DEVICE_ID  	XPAR_XGPIOPS_0_DEVICE_ID
#define XRGB_DEVICE_ID		XPAR_RGB2YCRCB_0_DEVICE_ID

//XGpioPs InstancePtr;
//XGpioPs* XGInstancePtr = &InstancePtr;
//函数声明
//void colorbar(u8 *frame, u32 width, u32 height, u32 stride);

//全局变量
XAxiVdma     vdma;
//XGpio Gpio; /* The Instance of the GPIO Driver */
//DisplayCtrl  dispCtrl;
//XGpio        axi_gpio_inst;   //PL端 AXI GPIO 驱动实例
//VideoMode    vd_mode;
//frame buffer的起始地址
unsigned int const frame_buffer_addr = (XPAR_PS7_DDR_0_S_AXI_BASEADDR+0x1000000);
unsigned int lcd_id=0;        //LCD ID


XCsi2TxSs csitx_inst;
XIicPs Iic;		/**< Instance of the IIC Device */
//XCsiSs csirx_inst;

int Status;




u32 volatile		*gpio_hlsIpReset;
u32 volatile		*gpio_videoLockMonitor;


XGpioPs_Config * XGpio_Cif;
char * FUNCTION = "[XGpiops_Init]";


XCsi2TxSs_Config *mipiTxConfigPtr;
//XCsiSs_Config *mipiRxConfigPtr;



int driverInit();

int Rgb2YCrCb_Update_Example(u16 DeviceId);
int IicPsMasterPolledExample(u16 DeviceId);

/*
 * The following buffers are used in this example to send and receive data
 * with the IIC.
 */
u8 SendBuffer[TEST_BUFFER_SIZE];    /**< Buffer for Transmitting Data */
u8 RecvBuffer[TEST_BUFFER_SIZE];    /**< Buffer for Receiving Data */

int main(void)
{


	driverInit();
	int Status=0;

	XIicPs_Config *Config;


//***********************************************************************************
//mipi tx

	XCsi2TxSs_ReportCoreInfo(&csitx_inst);

	XCsi2TxSs_Reset(&csitx_inst);
	XCsi2TxSs_SetClkMode(&csitx_inst, 1);	//non-continuous clock mode

	usleep(300000);
	XCsi2TxSs_Activate(&csitx_inst, XCSI2TX_ENABLE);

	//***********************************************************************************
	//配置VDMA
	run_vdma_frame_buffer(&vdma, VDMA_ID, 1280, 1024,frame_buffer_addr,0, 0,BOTH);
//	usleep(300000);

//*********************************************************************************
	LT8619C_intial();



//*********************************************************************************
	Config = XIicPs_LookupConfig(IIC_DEVICE_ID);
	if (NULL == Config) {
		return XST_FAILURE;
	}
	Status = XIicPs_CfgInitialize(&Iic, Config, Config->BaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	/*
	 * Perform a self-test to ensure that the hardware was built correctly.
	 */
	Status = XIicPs_SelfTest(&Iic);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}


	Status = XIicPs_SetSClk(&Iic, IIC_SCLK_RATE);
	while(1)
		{
			SendBuffer[0]=0x60;
			SendBuffer[1]=0x00;
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,2, 0x64>>1);
			Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer,1, 0x64>>1);


			SendBuffer[0]=0x60;
			SendBuffer[1]=0x01;
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,2, 0x64>>1);
			Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer+1,1, 0x64>>1);


			SendBuffer[0]=0x60;
			SendBuffer[1]=0x02;
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,2, 0x64>>1);
			Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer+2,1, 0x64>>1);

			SendBuffer[0]=0x60;
			SendBuffer[1]=0x05;
			SendBuffer[2]=0x65;
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,3, 0x64>>1);
			usleep(1);
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,2, 0x64>>1);
			Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer+3,1, 0x64>>1);

			SendBuffer[0]=0x60;
			SendBuffer[1]=0x07;
			SendBuffer[2]=0x84;
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,3, 0x64>>1);
			usleep(1);
			Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,2, 0x64>>1);
			Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer+4,1, 0x64>>1);



		}

/*
	while(1)
		{
		usleep(300000);
		XGpioPs_WritePin(&InstancePtr,7,1);
		usleep(300000);
		XGpioPs_WritePin(&InstancePtr,7,0);
		}
*/
    return 0;

}



int driverInit()
{
	int status;

//***********************************************************************************
//GPIO
		XGpio_Cif = XGpioPs_LookupConfig(GPIO_DEVICE_ID);
		status =  XGpioPs_CfgInitialize(&InstancePtr,XGpio_Cif,XGpio_Cif->BaseAddr);
		if(status != 0) {
			xil_printf("%s  XGpioPs_CfgInitialize error status:%d \n\r",FUNCTION,status);
			return -1;
		}
	//set MIO 0 as output & set MIO 13 as output
		XGpioPs_SetDirectionPin(&InstancePtr,7,1);
		XGpioPs_SetDirectionPin(&InstancePtr,10,1);

	//Enable
		XGpioPs_SetOutputEnablePin(&InstancePtr,7,1);
		XGpioPs_SetOutputEnablePin(&InstancePtr,10,1);



//***********************************************************************************
//mipi tx
			mipiTxConfigPtr = XCsi2TxSs_LookupConfig(XPAR_CSI2TXSS_0_DEVICE_ID);
			if (!mipiTxConfigPtr) {
				return XST_FAILURE;
			}

			status=XCsi2TxSs_CfgInitialize(&csitx_inst, mipiTxConfigPtr,mipiTxConfigPtr->BaseAddr);
			if (status != XST_SUCCESS) {
					xil_printf("MIPI CSI TX SS config initialization failed.\n\r");
					return XST_FAILURE;
				}

//***********************************************************************************
//lt8619C
			LT8619_Config = XIicPs_LookupConfig(IIC_DEVICE_ID);
			if (NULL == LT8619_Config) {
				return XST_FAILURE;
			}

			status = XIicPs_CfgInitialize(&Iic, LT8619_Config, LT8619_Config->BaseAddress);
			if (status != XST_SUCCESS) {
				return XST_FAILURE;
			}
			status = XIicPs_SelfTest(&Iic);
			if (status != XST_SUCCESS) {
				return XST_FAILURE;
			}
			XIicPs_SetSClk(&Iic, IIC_SCLK_RATE);
}

int IicPsMasterPolledExample(u16 DeviceId)
{
	int Status;
	XIicPs_Config *Config;
	int Index;

	/*
	 * Initialize the IIC driver so that it's ready to use
	 * Look up the configuration in the config table,
	 * then initialize it.
	 */
	Config = XIicPs_LookupConfig(DeviceId);
	if (NULL == Config) {
		return XST_FAILURE;
	}

	Status = XIicPs_CfgInitialize(&Iic, Config, Config->BaseAddress);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	/*
	 * Perform a self-test to ensure that the hardware was built correctly.
	 */
	Status = XIicPs_SelfTest(&Iic);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	/*
	 * Set the IIC serial clock rate.
	 */
	XIicPs_SetSClk(&Iic, IIC_SCLK_RATE);

	/*
	 * Initialize the send buffer bytes with a pattern to send and the
	 * the receive buffer bytes to zero to allow the receive data to be
	 * verified.
	 */
	for (Index = 0; Index < TEST_BUFFER_SIZE; Index++) {
		SendBuffer[Index] = (Index % TEST_BUFFER_SIZE);
		RecvBuffer[Index] = 0;
	}

	/*
	 * Send the buffer using the IIC and ignore the number of bytes sent
	 * as the return value since we are using it in interrupt mode.
	 */
	Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,
			 TEST_BUFFER_SIZE, IIC_SLAVE_ADDR);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	/*
	 * Wait until bus is idle to start another transfer.
	 */
	while (XIicPs_BusIsBusy(&Iic)) {
		/* NOP */
	}

	Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer,
			  TEST_BUFFER_SIZE, IIC_SLAVE_ADDR);
	if (Status != XST_SUCCESS) {
		return XST_FAILURE;
	}

	/*
	 * Verify received data is correct.
	 */
	 for(Index = 0; Index < TEST_BUFFER_SIZE; Index ++) {

		/* Aardvark as slave can only set 64 bytes for output */
		if (RecvBuffer[Index] != Index % 64) {
			return XST_FAILURE;
		}
	}

	return XST_SUCCESS;
}

用逻辑分析仪观测信号：

SendBuffer[0]=0x60;

SendBuffer[1]=0x05;

SendBuffer[2]=0x35;

Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,3, 0x64>>1);//写操作

Status = XIicPs_MasterSendPolled(&Iic, SendBuffer,2, 0x64>>1); //读操作

Status = XIicPs_MasterRecvPolled(&Iic, RecvBuffer+3,1, 0x64>>1); //读操作

༺ 雪霁

关注

16
点赞
踩
99

收藏

觉得还不错? 一键收藏
2
评论
VIVADO SDK的使用

的各种可配置块，其中灰色部分是固定的，绿色部分是可配置的，按工程实际需求配置。用于设置生成过程中要使用的处理器的线程数，进行多线程处理，保持默认或设置为个人电脑处理器最大可使用线程数都可以，一般选择最大可使用线程数的一般。从上面的介绍中，我们因为本实验暂未使用到中断，所以应该选择 xgpiops_polled_example 示例。处的硬件平台，如果我们没有删除 system_wrapper_hw_platform_0。时，保存该文件，然后编译，编译完成后下载到领航者开发板会看到核心板上的 LED2。
复制链接

扫一扫
