红外发射管的使用以及发射角度与强度问题

红外发射管也称红外线发射二极管，属于二极管类。它是可以将电能直接转换成近红外光(不可见光)并能辐射出去的发光器件，主要应用于各种光电开关及遥控发射电路中。红外线发射管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAlAs)等材料，采用全透明或浅蓝色、黑色的树脂封装。红外发射管：在一般情况下我们可以从外观可以区分出红外发射管和红外接收管，红外发射管一般都是透明状的，可以清晰的看到内部的结构。红外接收管：红外接收管他是一种把红外光信号转变为电信号的电子元器件，红外接收管的外观大多数都是黑色不透明的树脂封装的。

红外发射管一般有以下几类：按照峰值波长主要为：850nm，870nm，880nm，940nm，980nm；就功率而言：850nm>880nm>940nm；就价格而言：850nm>880nm>940nm。现在市场上使用较多红外发射管的是850nm和940nm 因为850nm发射功率大，照射的距离较远，所以主要用于红外监控器材上;而940nm主要用于家电类的红外遥控器上。

使用注意事项：

1、应保持清洁、完好状态，尤其是其前端的球面形发射部分既不能存在脏垢之类的污染物，更不能受到摩擦损伤，否则，从管芯发出的红外光将产生反射及散射现象，直接影响到红外光的传播。

2、在工作过程中其各项参数均不得超过极限值，因此在代换选型时应当注意原装管子的型号和参数，不可随意更换。另外，也不可任意变更红外发射管的限流电阻。

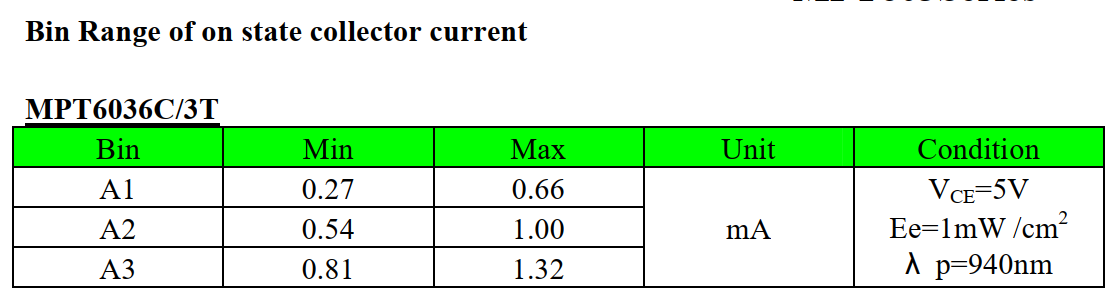

3、由于红外光波长的范围相当宽，故红外发发射管必须与红外接收管配对使用，否则将影响遥控的灵敏度，甚至造成失控。因此在代换选型时，要务必关注其所辐射红外光信号的波长参数。如下为红外发光管和红外接收管的等级，可以进行相应的配对使用：

4、封装材料的硬度较低，它的耐高温性能更差，为避免损坏，焊点应当昼远离引脚的根部，焊接温度也不能太高，时间更不宜过长，最好用金属镊子夹住引脚的根部，以散热。引脚弯折开关的定型应当在焊接之前完成，焊接期间管体与引脚均不得受力。焊接后的器件引线割断，需冷却后进行。

5、红外发射管的发光功率与光敏器件的灵敏度因封装而有角分布，使用时注意安装的指向调整，更换时亦应做相应调整。注意管子的极性，管子不要与电路中的发热元件靠近。

具体参数：

发射距离、发射角度（15度、30度、45度、60度、90度、120度、180度）、发射的光强度、波长。以上为物理参数，需了解其电性能参数：市场上常用的直径3mm,5mm为小功率红外线发射管，8mm,10mm为中功率及大功率发射管。小功率发射管正向电压：1.1－1.5V，电流20ma,中功率为正向电压：1.4-1.65V 50－100ma，大功率发射管为正向电压：1.5-1.9V200－350ma。1-10W大功率红外线发射管可应用于红外监控照明。

特性：

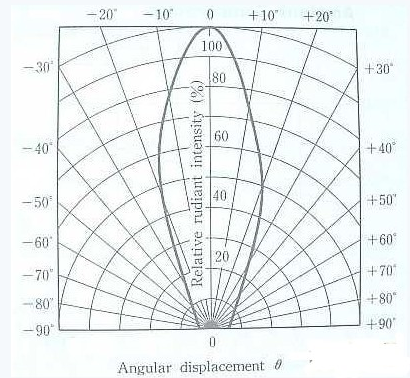

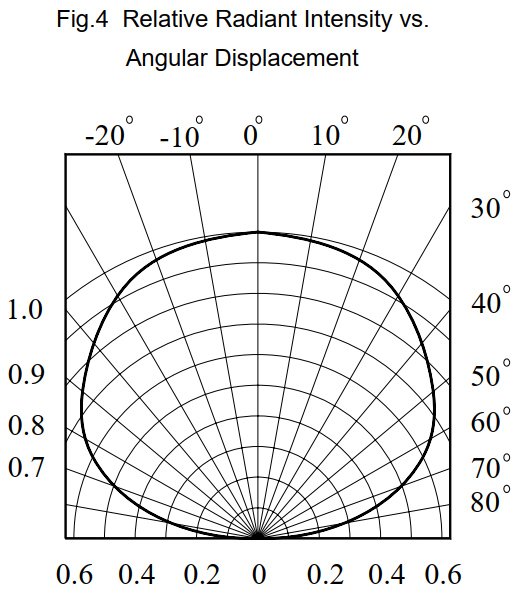

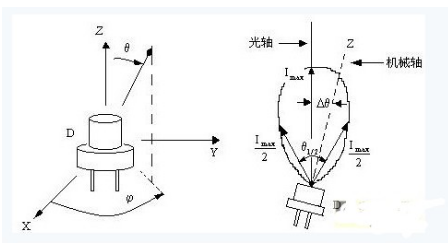

红外线发射管的发射强度因发射方向而异。当方向角度为零度时，其放射强度定义为100％，当方向角度越大时，其放射强度相对的减少，发射强度如由光轴取其方向角度一半时，其值即为峰值的一半，此角度称为方向半值角（表示为2θ1/2），此角度越小即代表元件之指向性越灵敏。一般使用红外线发光二极管均附有透镜，使其指向性更灵敏。红外线发射管的幅射强度，依光轴上的距离而变，亦随受光元件的不同而变。受光元件的入射光量变化与红外发光管的距离呈一定特性，基本上光量度是随距离的平方成反比，且和受光元件特性不同有关。发射红外线去控制相应的受控装置时，其控制的距离与发射功率成正比。为了增加红外线的控制距离，红外发射管工作于脉冲状态，因为脉动光（调制光）的有效传送距离与脉冲的峰值电流成正比，只需尽量提高峰值Ip，就能增加红外光的发射距离。提高Ip的方法，是减小脉冲占空比，即压缩脉冲的宽度T。一般其使用频在300KHz以下。

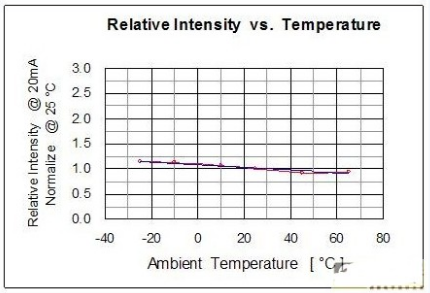

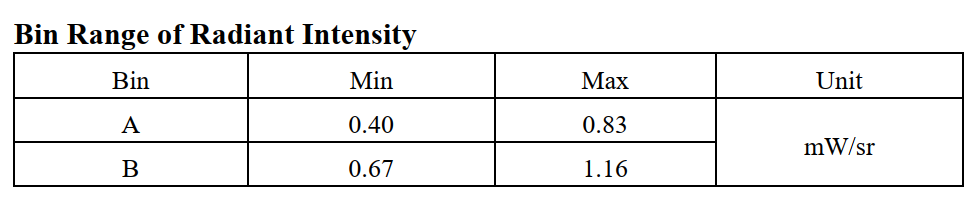

发射强度：红外发射管的发射强度用mW/sr表示。一般来说，其红外辐射强度与正向工作电流成正比，但在接近正向电流的最大额定值时，器件的温度因电流的热耗而上升，使光发射功率下降。红外发射管电流过小，将影响其辐射功率的发挥，但工作电流过大将影响其寿命，甚至使红外发射管烧毁。发射强度与温度也有一定的关系：在温度上升的情况，发射强度同样也会有所下降的。
