本文介绍了一种使用Adobe Illustrator将PDF文件高效转化为CAD格式的方法，解决了从零开始绘制CAD图的难题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

最近在绘制CAD电气图过程中发现，只有PDF文件，不能直接使用，如果全部自己再画一遍工作量太大，于是发现了利用adobe illustrator软件可以将其转化为CAD格式，绝对的神器呀。

  1. 打开要转换的文件，
    文件>打开>选择要打开的文件

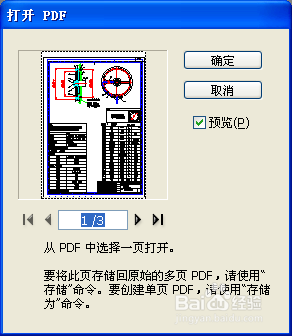

    如果文件有多页，会出现”打开PDF“ 窗口，如图
    在这里插入图片描述

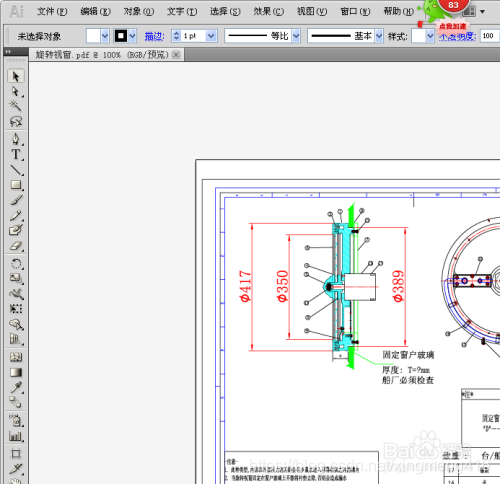

  2. 选择要打开的页面，点确定进入编辑页面
    在这里插入图片描述
  3. 文件>导出在这里插入图片描述
  4. 选择好要保存路径（避免导出后不知文件导出到哪里去了）
    在这里插入图片描述

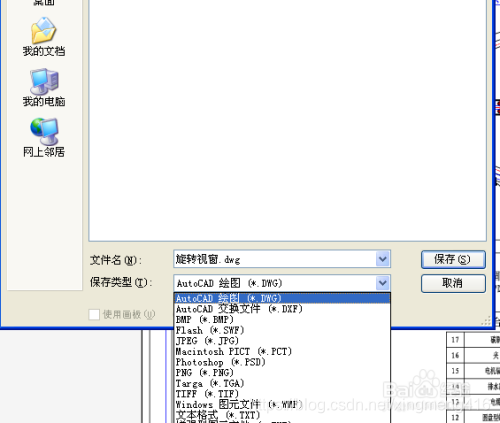

  5. 填写文件名，选择输出格式DWG
    在这里插入图片描述

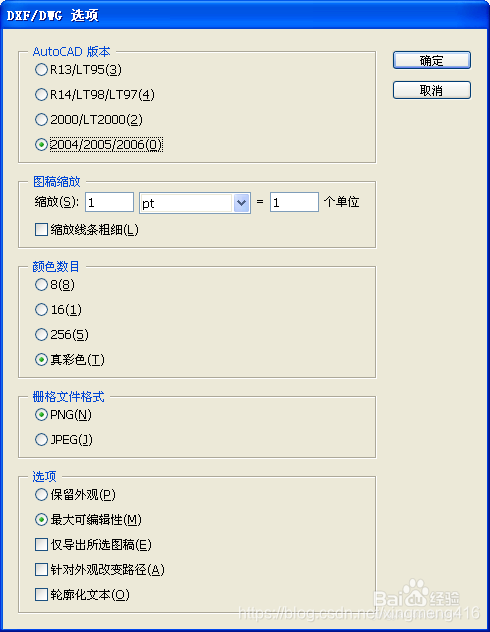

  6. 点击保存，出现DXF/DWG选项，选择相应的版本，单击确定，转换完成
    在这里插入图片描述
