Altium designer中原理图导入PCB元器件没有网络标号的几种可能原因

最新推荐文章于 2025-04-15 16:24:21 发布
最新推荐文章于 2025-04-15 16:24:21 发布
阅读量4.4k 收藏 4
点赞数 1
分类专栏： Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xingmeng416/article/details/113406644
版权

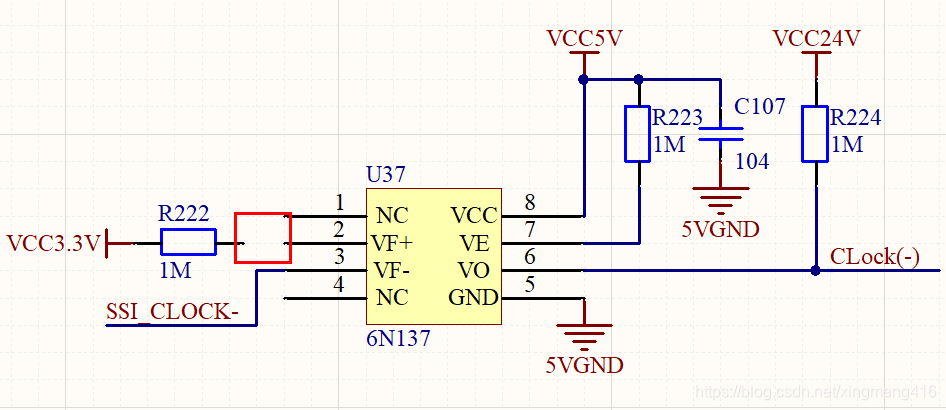

  1. 原理图元器件之间导线未连接，看起来连接了，实际上没有连接，如下图红框部分所示
    在这里插入图片描述

  2. 元件封装错误。如原理图上的引脚编号是1,2,3,而PCB中引脚编号是其它内容

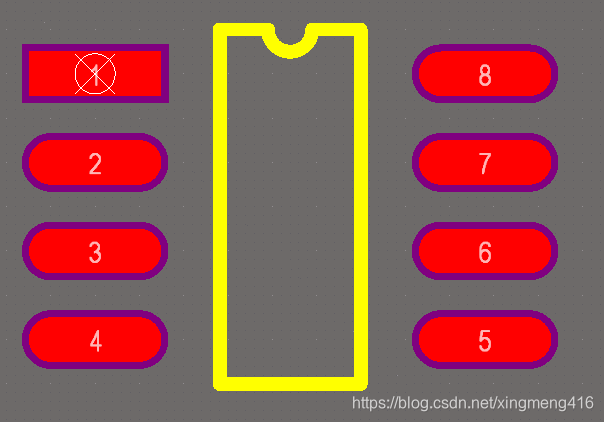

    正确PCB图示
    在这里插入图片描述

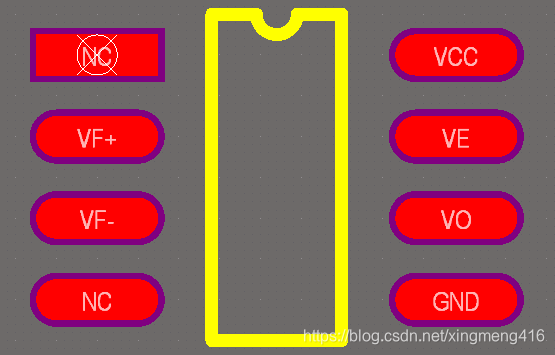

    错误PCB图示
    在这里插入图片描述
