Linux下用memory方式访问PCIE空间

测试环境：Ubuntu 14.04LTS

在Windows下，我们 用RW everything很容易可以看到PCIE所有的config space，但是我们最近想在Linux下dump PCIE config space，首先我们尝试用IO read的方式，

也就是通常我们会用CF8和CFC的方式，但是很遗憾这种方式只能读出来256个字节，那么后面的0x100~0x1FF怎么去读，就是下面我们要解决的问题。

1，首先我们需要获取PCIE在memory中的映射地址，我们看ACPI的手册，会发现有一个MCFG的东西，官方解释如下：

“MCFG” PCI Express memory mapped configuration space base address Description Table
PCI Firmware Specification, Revision 3.0
See the ACPI Link Document under the heading "PCI Sig".

也就是说MCFG里面有保存PCIE的基地址，这个的获取方式，可以利用acpidump这个工具，如果没有的话，需要先安装

sudo apt-get install acpidump

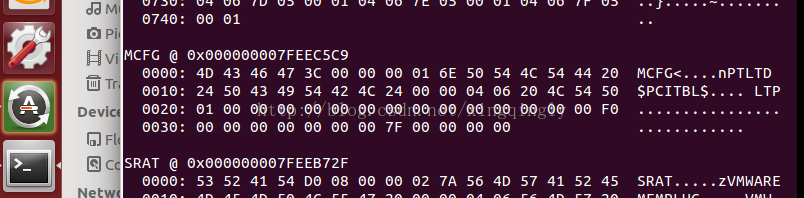

成功之后，我们键入acpidump，会dump出来很多register的值，慢慢下拉我们会找到如下的

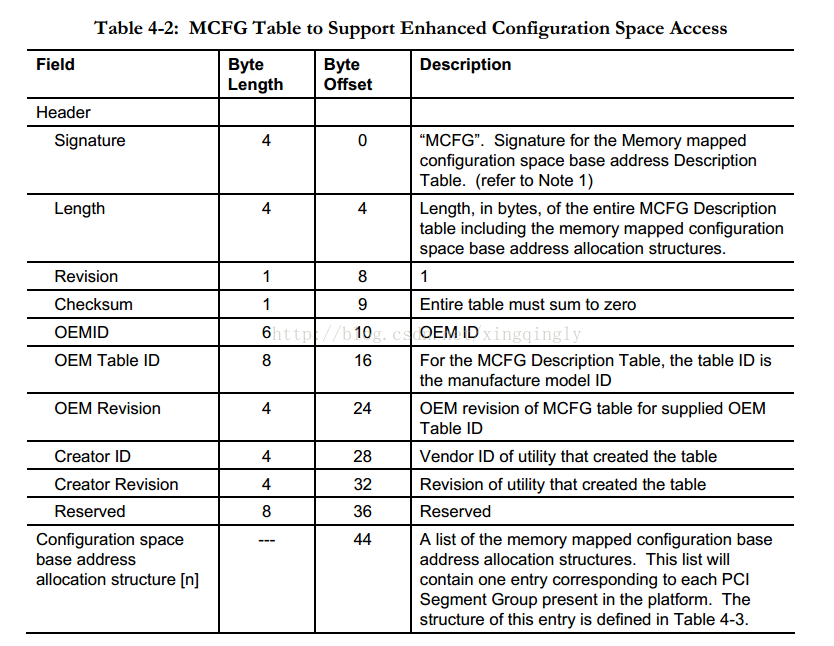

从PCI Firmware Specification Revision 3.0上面可以看到，MCFG的定义：

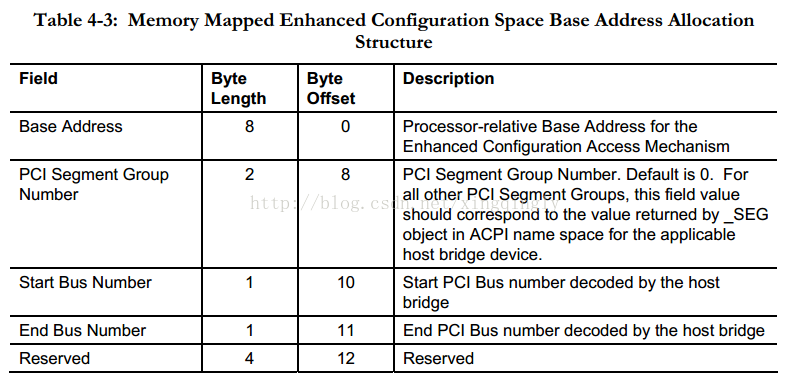

看到失眠的Configuration space base address allocation structure，偏移地址是44，也就是0x2c，然后再参考Table4-3：

再回到acpidump读出来的MCFG，PCIE的基地址就是F0000000，这个值不是固定的，在其他的机子上会有不同。

2，为了验证上面的基地址就是PCIE的，我们需要写一个简单的程序，试试看。

justin@ubuntu:/mnt/hgfs/LinuxTools/PCITools/pci_dump$ sudo ./pci_dump -m
The offset address value is 0xf0000000
The value at 0xf0000000 is 0x71908086

好的，我们读出来memory address f0000000的低2个字节是8086，所以基地址肯定没有问题，之后就可以根据PCIE spec上的协议，组合PCIE 的Bus，Device，Function和Register的值来获取对应地址的值了。

如果不放心上面的验证，也可以通过lspci这个tool去读下bus 0, device 0,funtion 0,register 0的值，进一步验证下。
