【应用实例】基于Icepak油泵系统热仿真

原文：https://zhuanlan.zhihu.com/p/161217326

概述：本文分享了一种车用油泵电机系统（电机&控制器）热仿真案例，在车载系统中有很多泵类系统安装在发动机舱内部，因为其恶劣的工作环境，需要在设计阶段对系统进行热的仿真分析。

---

1、仿真目标

仿真对象：油泵控制器总成

需求背景：1、应用于油冷电机冷却油路驱动

2、端部为进液(油)口，侧面为出液(油)口

3、冷却油路为环绕电机外壳和总成外壳之间

4、控制器位于电机端部一侧

仿真目标：1、总成温度总体分布

2、电机温度&电控温度相互影响关系

3、控制器散热片设计提供参考

油泵电机总成overview

2、仿真方法

建模关键步骤说明：1、去掉端部抽油泵部分，外加油路进出口(便于仿真软件边界条件设置)

2、管道油路为上进下出

3、电机只保留定转子主体以及圆柱体外壳

4、电机前后端盖采用和壳体相同材质封死

5、控制器PCBA 功率器件贴于散热外壳

6、材料采用相近属性材料替代

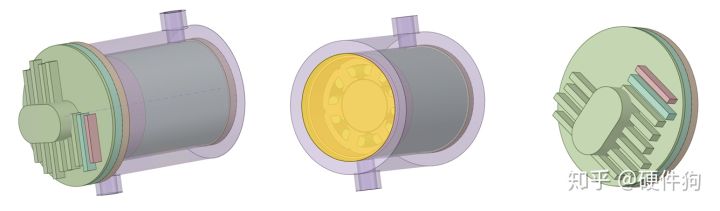

Icepak等效模型拆分

3、仿真结果

边界条件：1、流体速度：25L/min

2、环境&流体温度：35C

3、定子铁损：50W

4、转子铁损：40W

5、线包损耗：2W/PCS

6、控制器按照速算表幅值

结果说明：

1、在25L/min液冷条件下电机具有很强的散热能力

2、电机热点集中在电机转子

3、控制器通过外壳散热效果良好

结果说明：

1、仿真条件下，金属材料能够加快热量散失，利于散热

2、PCBA和电机热源距离较远利于控制器散热

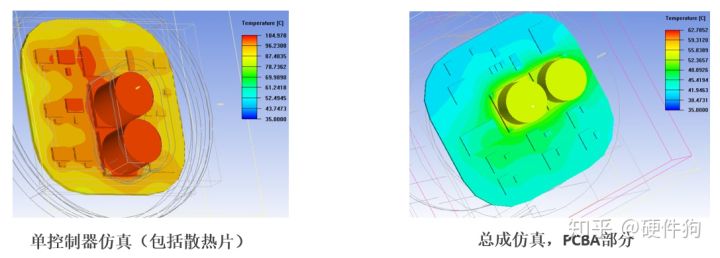

结果说明：

通过油冷外壳可以大大降低控制器的温度

本文介绍了一款油泵驱动器的总成热分析方案，获得了各零部件之间的热场分布.
