首先我们选取的是2N6659场效应管，下面我们看下它的电器参数

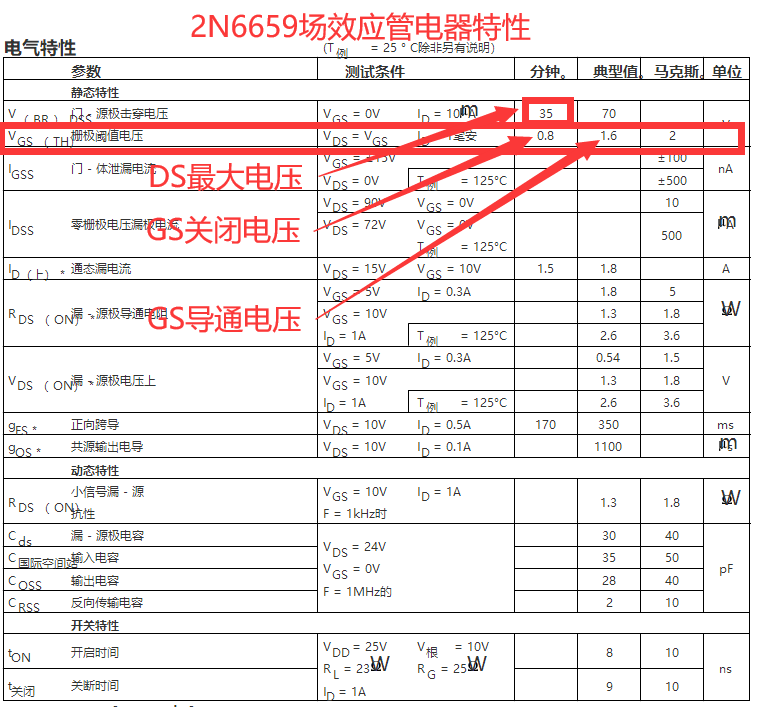

由上图可以得知DS之间最大电压值为35V，GS导通电压值为1.6V， GS关断电压值为0.8V。

下面我们打开Multisim软件，导入元器件并连线。

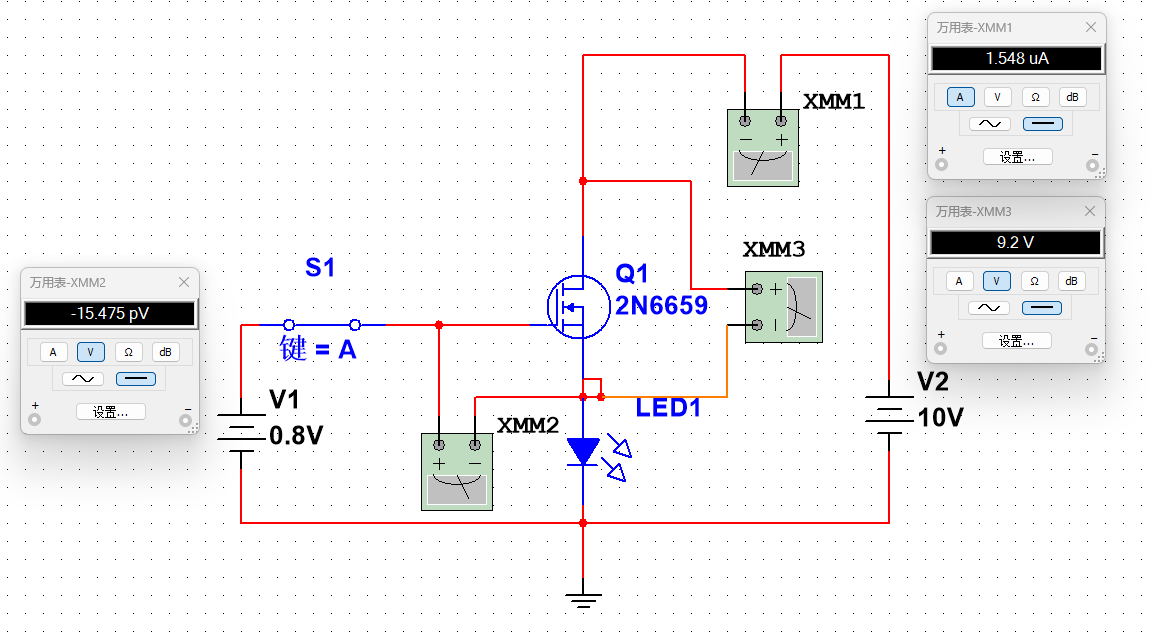

此时GS供电电压值正好是0.8V，用万用表测得的电压值为负值，DS电流为1.548uA，LED1熄灭状态。

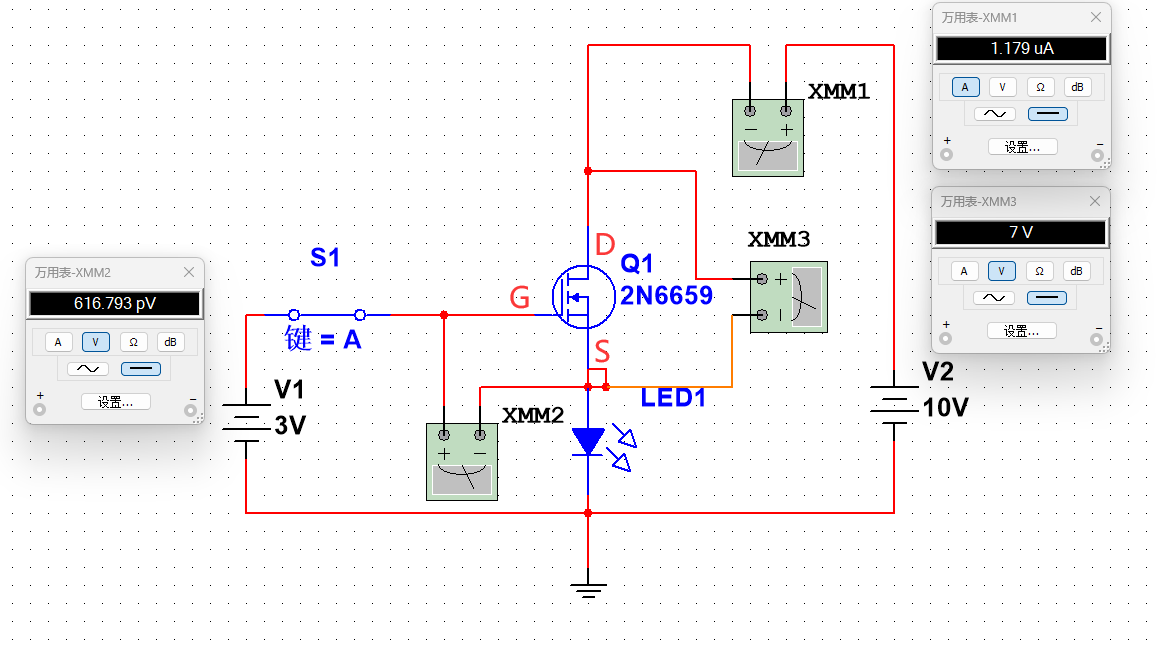

此时GS供电电压值是3V，用万用表测得的电压值为616pV，DS电流为1.179uA，LED1熄灭状态。

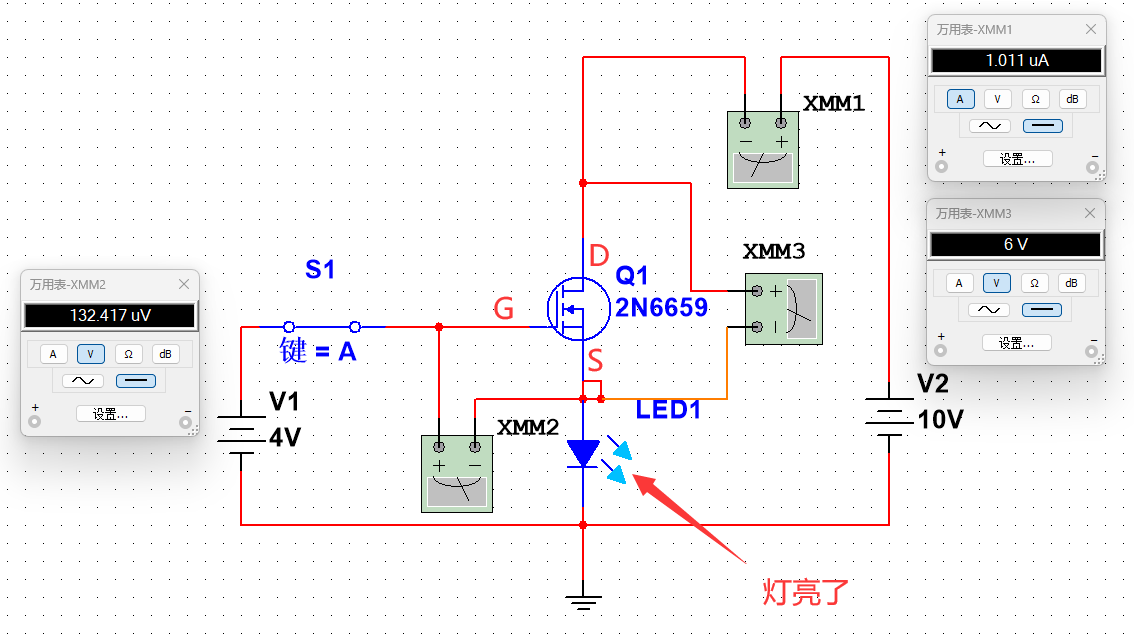

此时GS供电电压值是4V，用万用表测得的电压值为132uV，DS电流为1.011uA，LED1点亮状态。

由此可见这个2N6659还是比较适合51单片机来使用的，因为51的IO口是5V，正好可以开启mos管。好了，今天的分享到此结束，如果有什么不对的地方或是好的建议评论区留言啊！大家要互相学习，共同进步！
