Allegro自定义显示的层

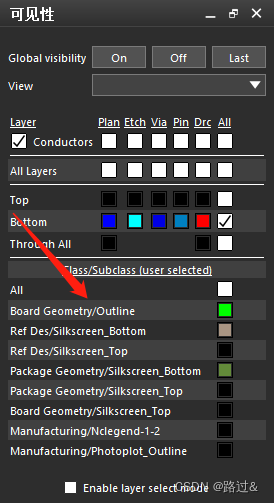

在用Allegro画板时有些层想快捷的显示隐藏, 不想每次进Color面板中去寻找, 咋办呢?有办法的, 如下图所示:

这样可以方便的对需要的层显示隐藏, 设置步骤如下:

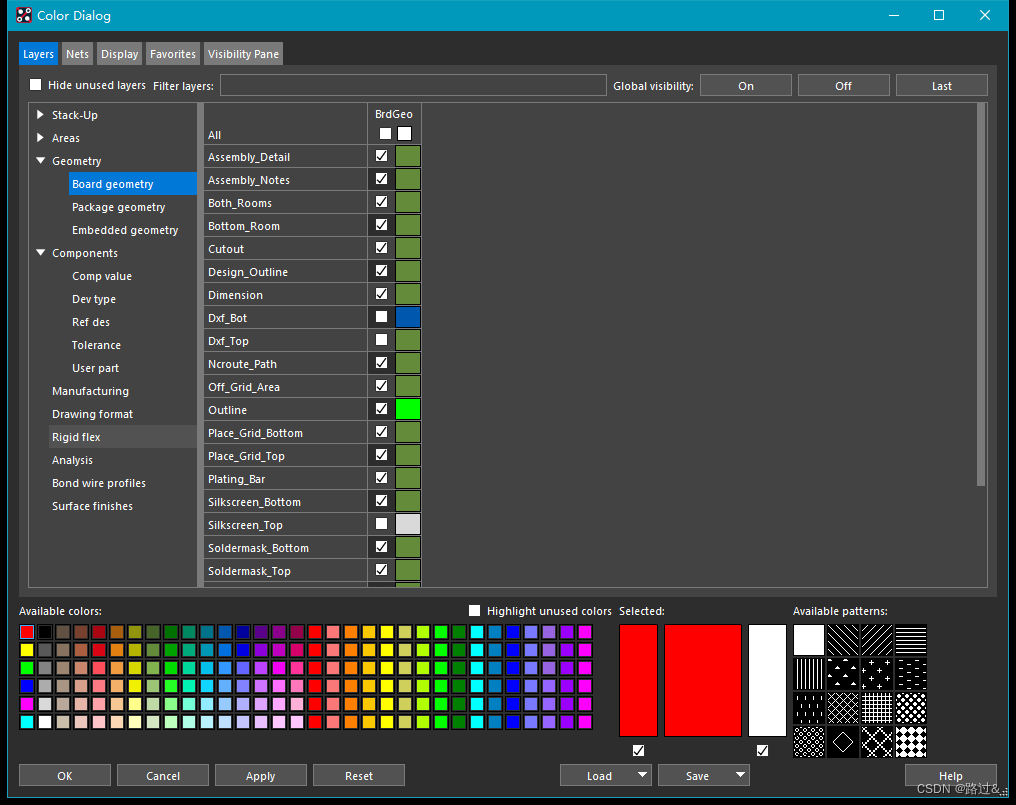

首先打开Color面板:

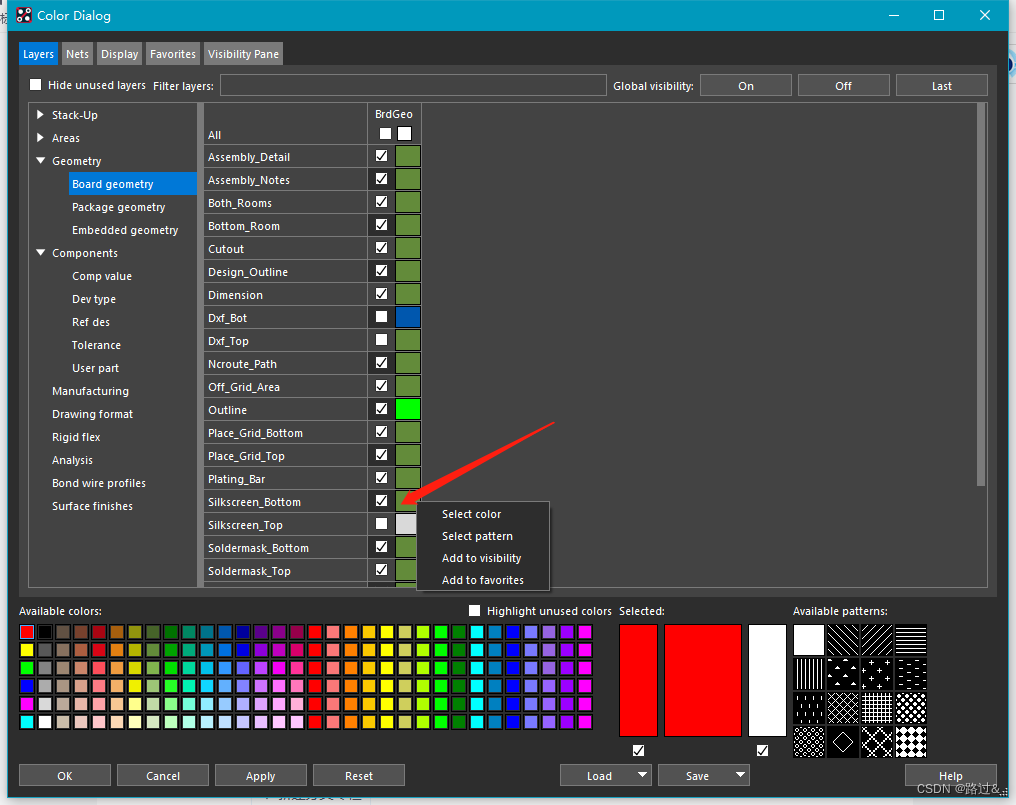

 找到想要方便控制的层, 在对应的颜色框上点击右键:

 弹出的右键菜单点击Add to visiblity即可;

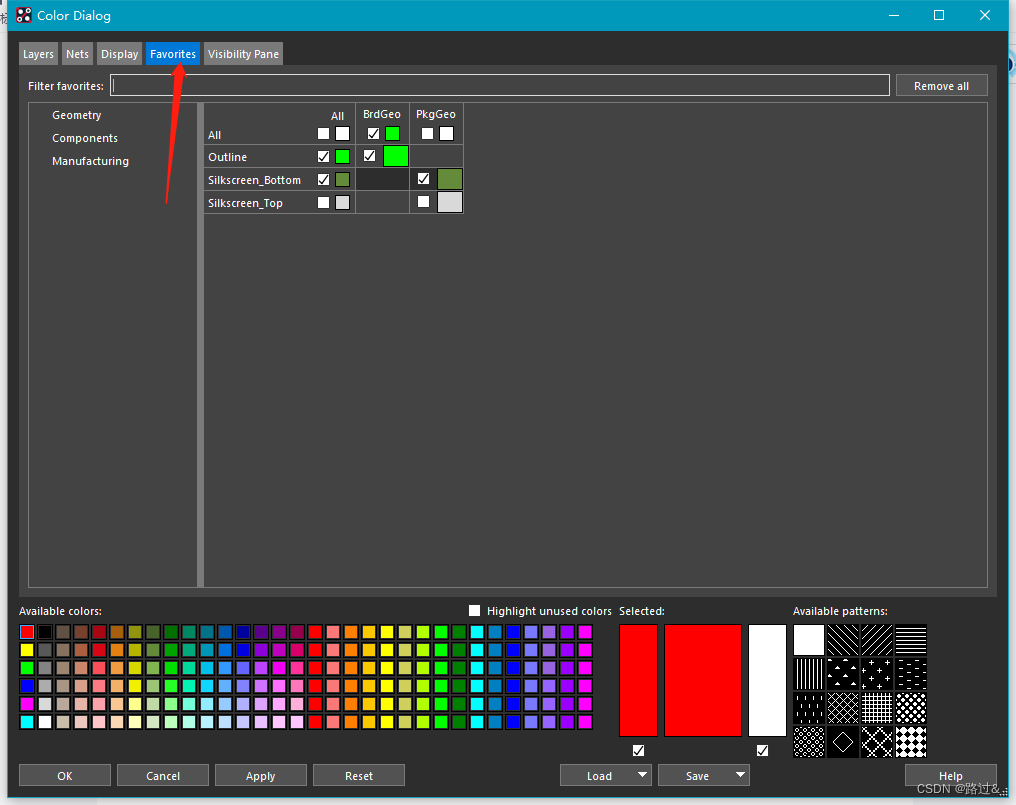

点击Add to favorites可显示在Favortes标签里

 区别是添加到visiblity中只对当前PCB生效, 但会显示在View面板中;

Favorites是全局生效的, 不论哪个PCB打开都会有该设置项, 但不会显示在View面板中, 但在此页可以方便的添加到View面板中.

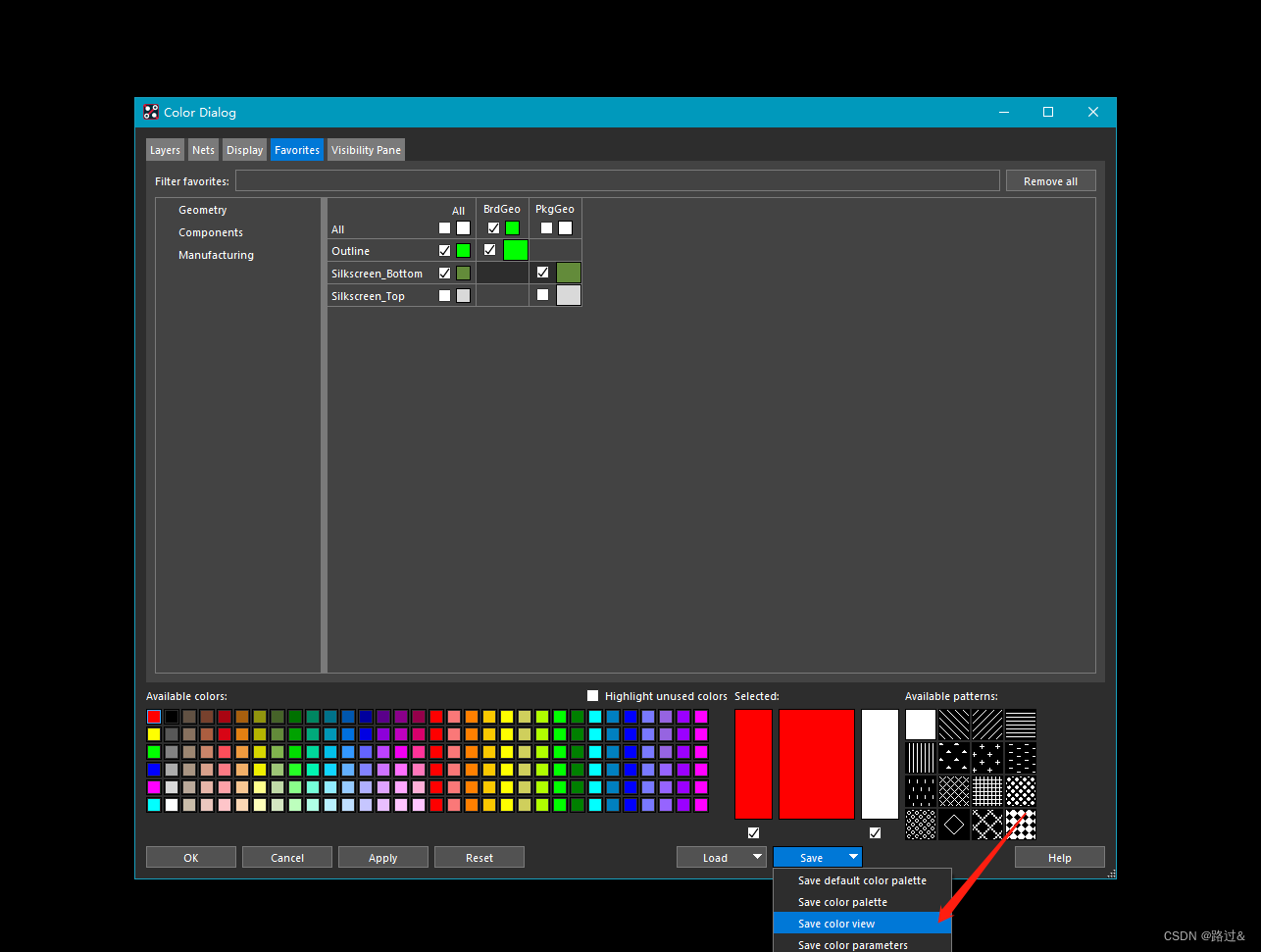

另外可以通过Save按钮保存当前设置好的视图:

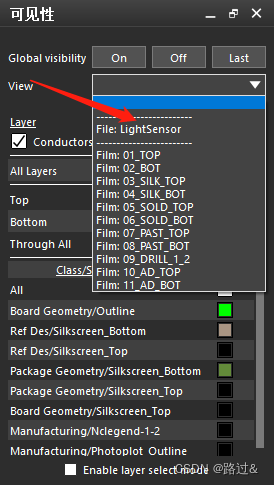

 保存好后在Film可见性下拉列表中可进行可见性选择:

 方便更换显示方案;
