quartus仿真4：74194构建环型计数器

最新推荐文章于 2023-09-21 10:52:54 发布
最新推荐文章于 2023-09-21 10:52:54 发布
阅读量1.4w 收藏 41
点赞数 3
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/108900912
版权
本文介绍移位寄存器的功能及其在数字系统中的应用，包括数据接收、保存与传送等操作。特别关注74194这款4位移位寄存器，并讨论如何使用它构建环型模4计数器。文章还探讨了电路受干扰后的自校正问题及其实现方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 寄存器是数字系统中用来存放数据或运算结果的一种常用逻辑器件

    • 接收数据、保存数据和传送数据
    • 左、右移位
    • 串、并输入
    • 串、并输出
    • 预置、清零

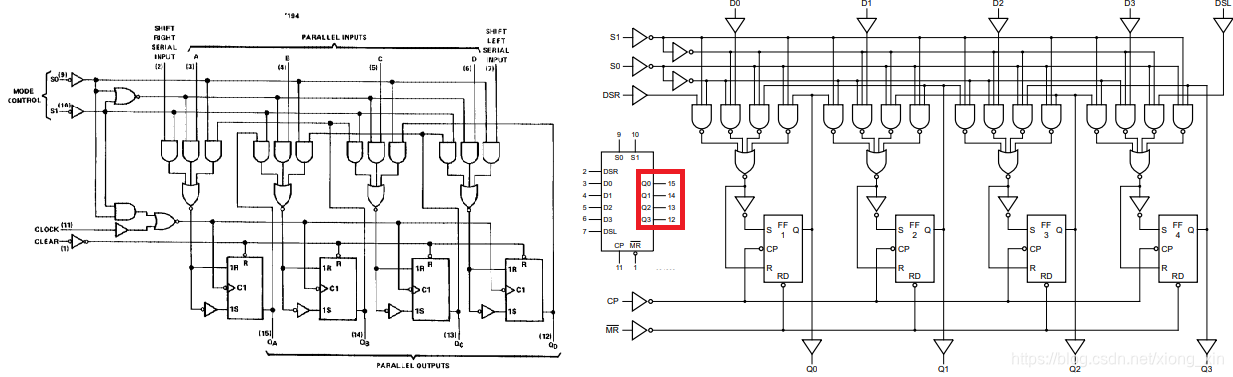

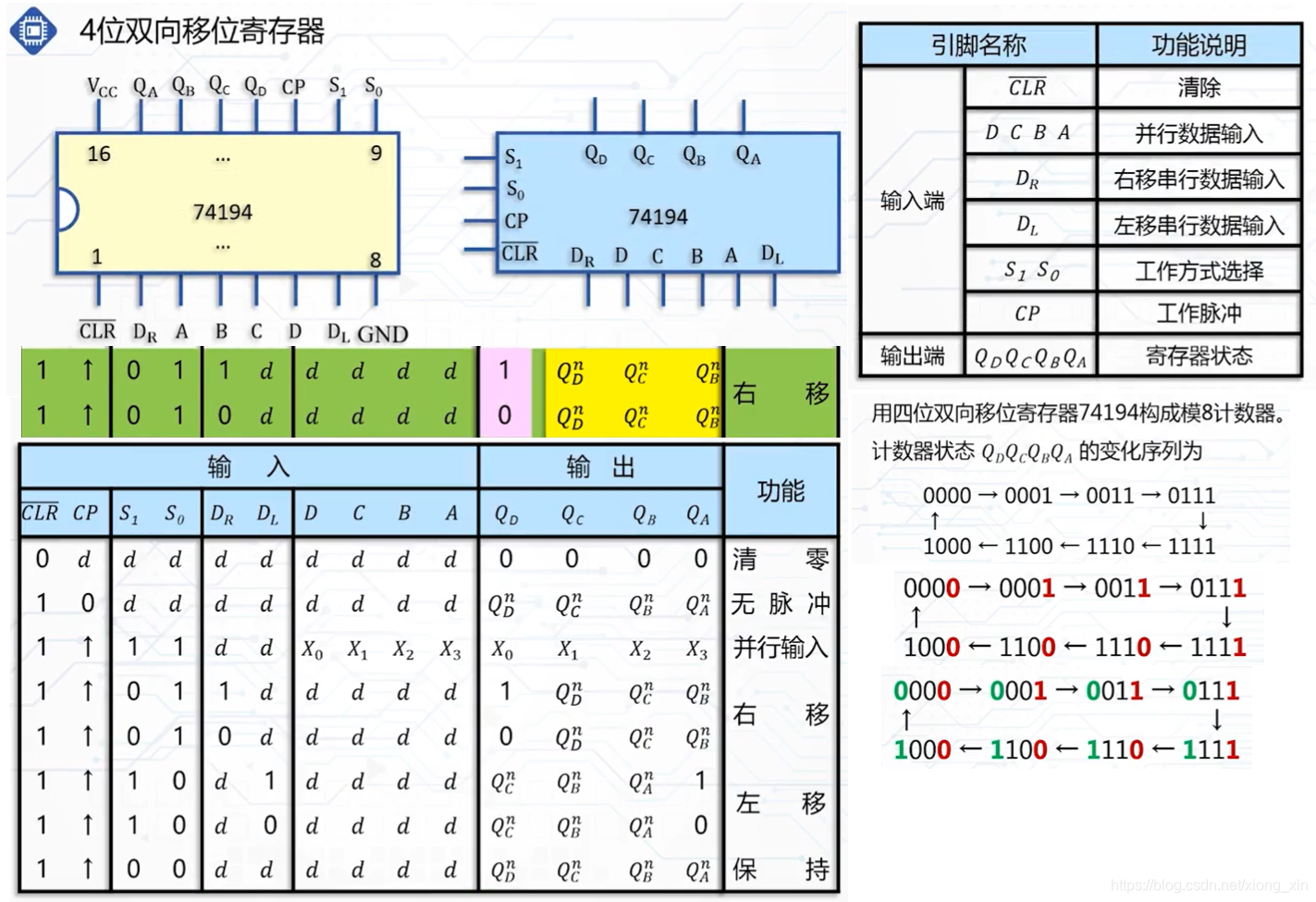

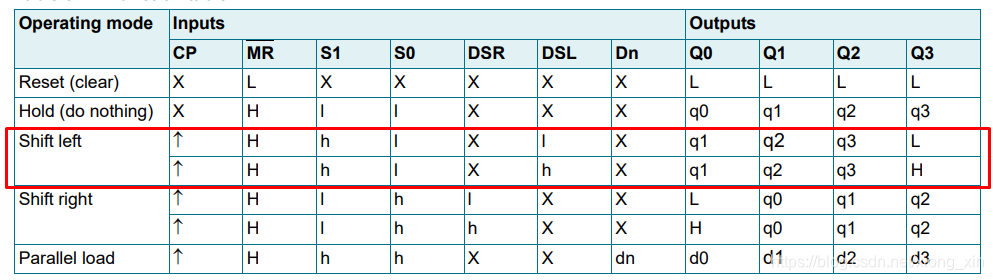

  • 74194是通用4位移位寄存器，S0和S1控制四选一的多路复用器，异步清零
    在这里插入图片描述

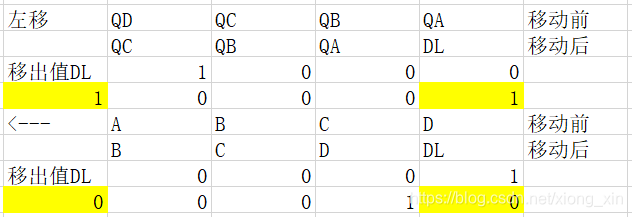

  • 上面功能表疑似有问题
    在这里插入图片描述

  • 欢迎探讨
    在这里插入图片描述

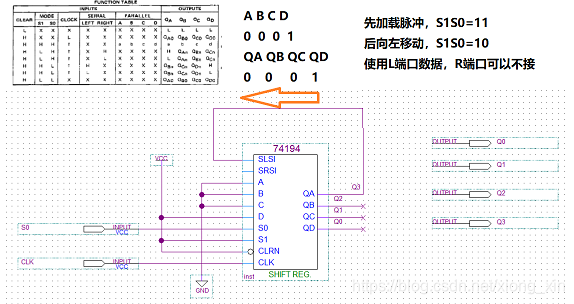

  • 移位寄存器构建环型模4计数器，数据表来自德州仪器
    在这里插入图片描述

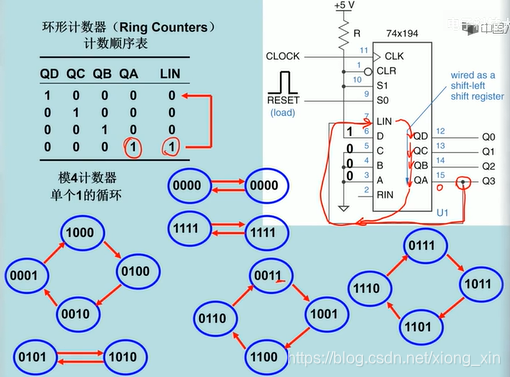

  • 问题：电路受到干扰后无法进行自校正
    在这里插入图片描述

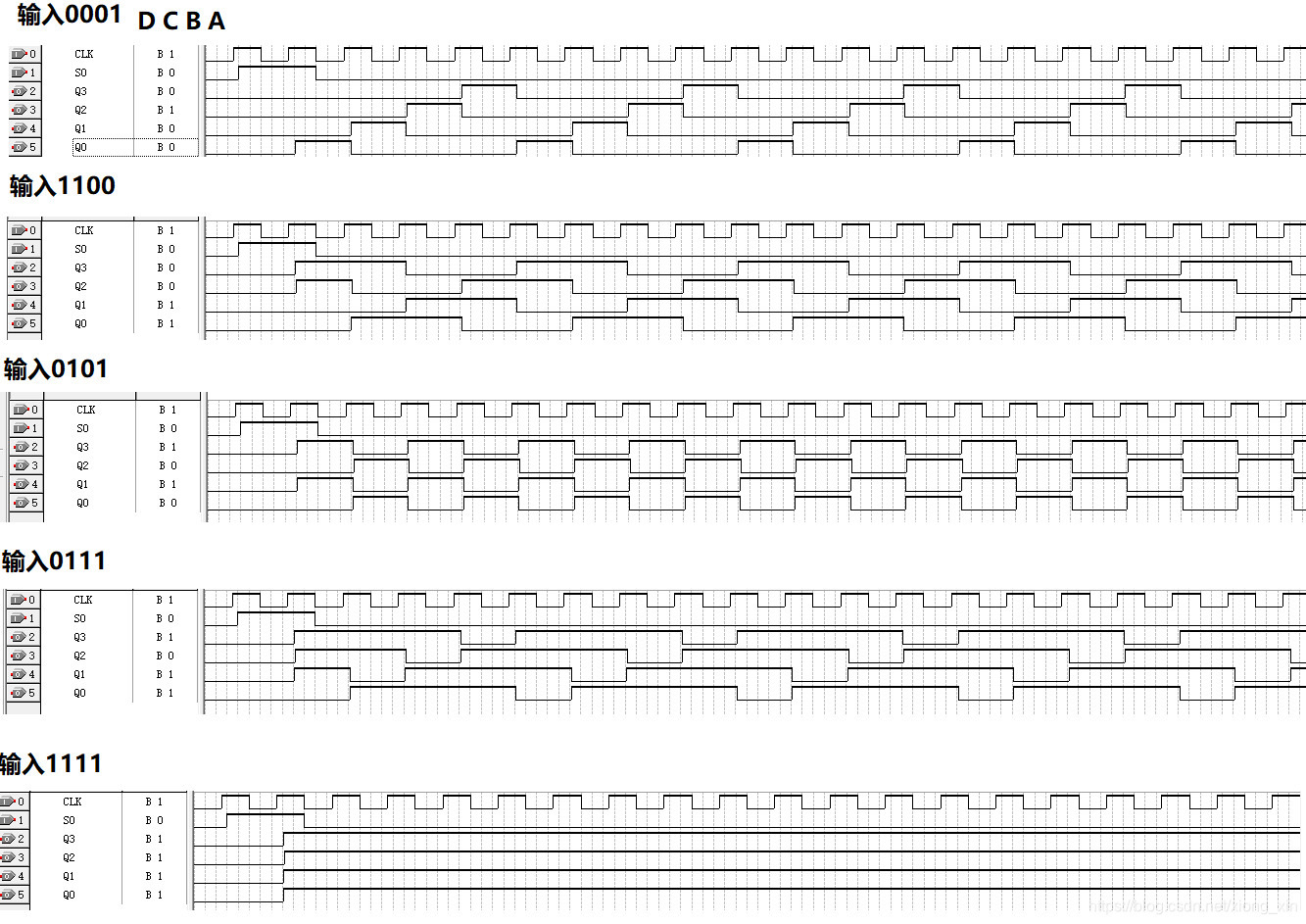

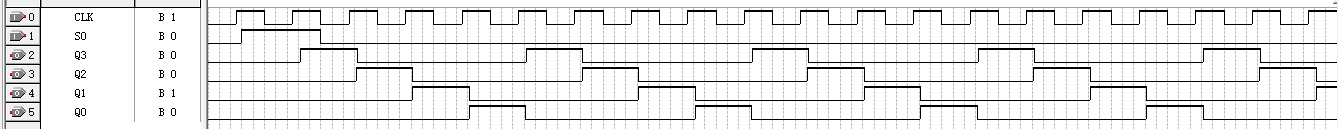

  • 鼠标选中波形上的一段设为1便可实现单脉冲的设置，仿真波形如图所示
    在这里插入图片描述

以上分析出现重大问题，反复核对，我发现我把输出管脚标反了

在这里插入图片描述

  • 修改后与PPT内数的显示顺序保持一致
    在这里插入图片描述

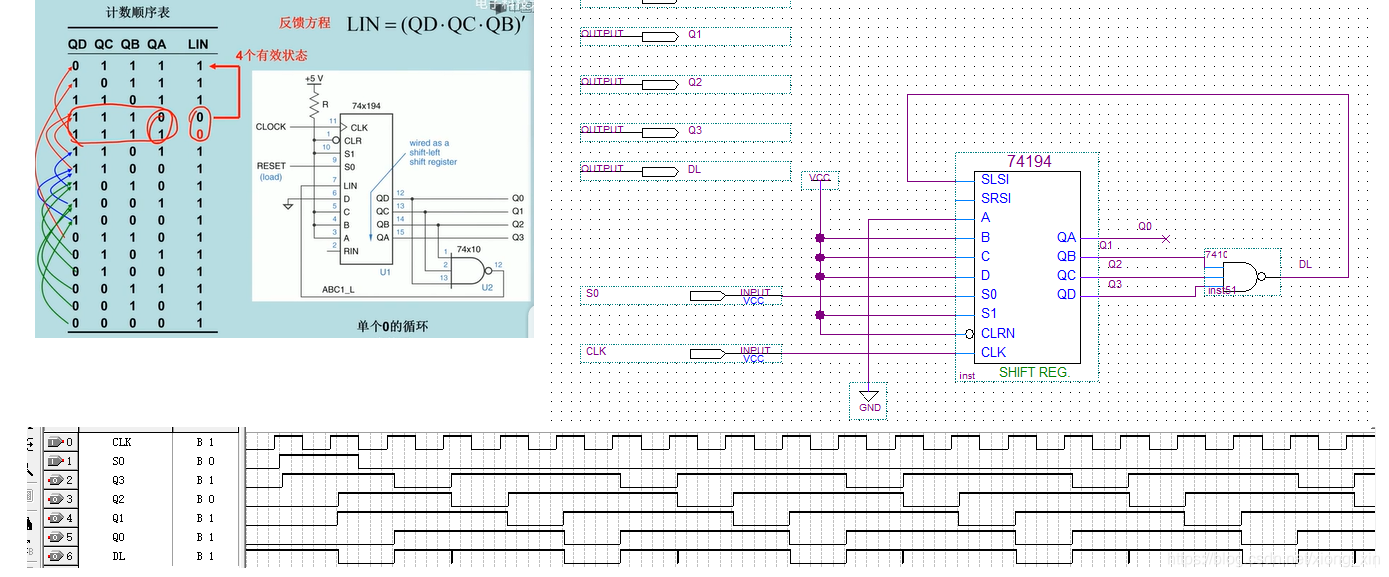

  • 自校正版本，中间连线出现一个问题，连线错误导致仿真结果出错
    在这里插入图片描述

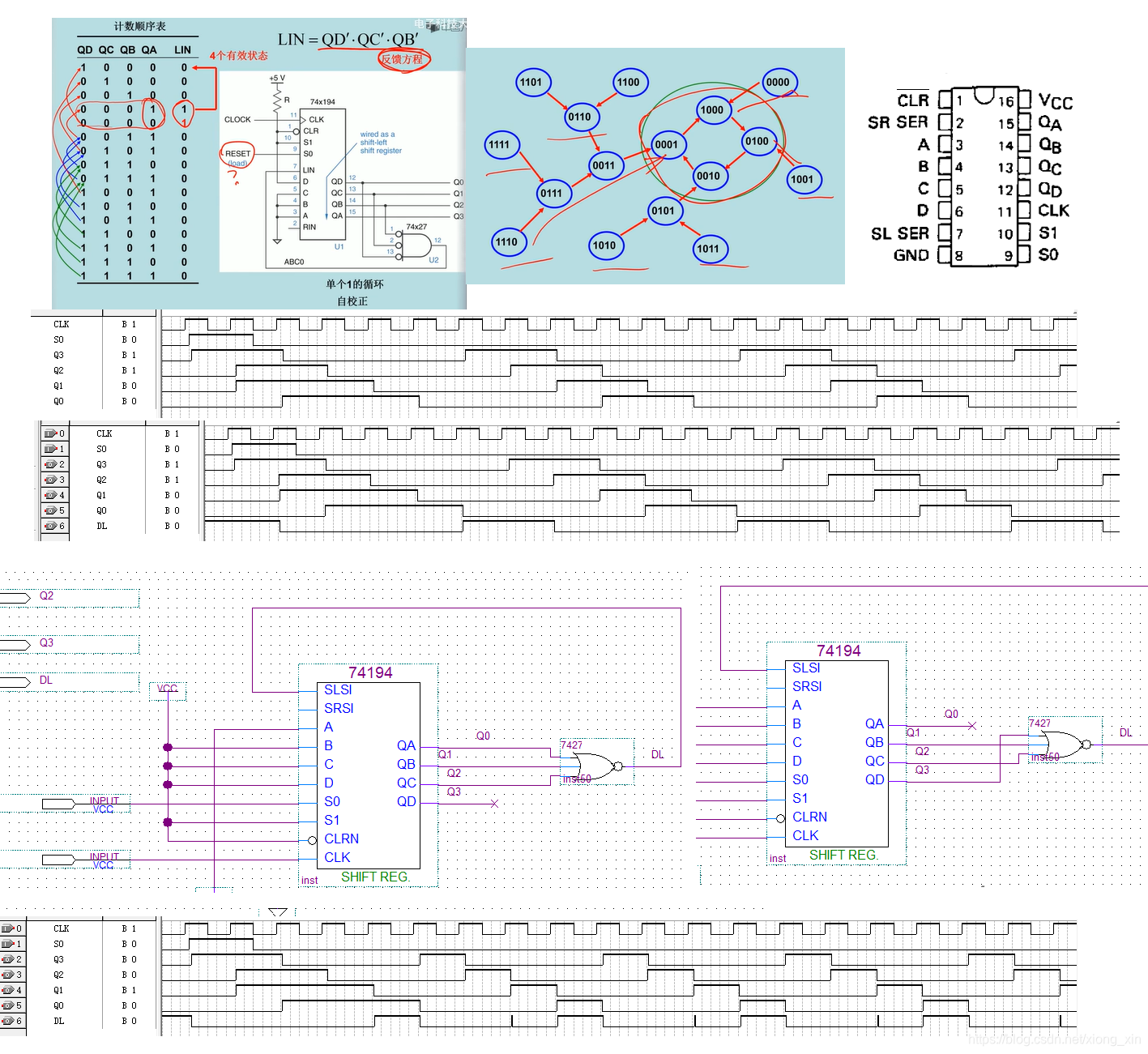

  • 单个0循环的自校正
    在这里插入图片描述
