quartus仿真35：D触发器和JK触发器构成的异步时序电路

最新推荐文章于 2024-10-31 19:34:15 发布
最新推荐文章于 2024-10-31 19:34:15 发布
阅读量3.8k 收藏 18
点赞数 4
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/109223083
版权
  • 触发器没有使用相同的时钟信号，需要分析哪些触发器时钟有效哪些无效
  • 分析步骤和同步时序电路一样，不过要加上时钟信号
  • 有关D触发器的例题

在这里插入图片描述

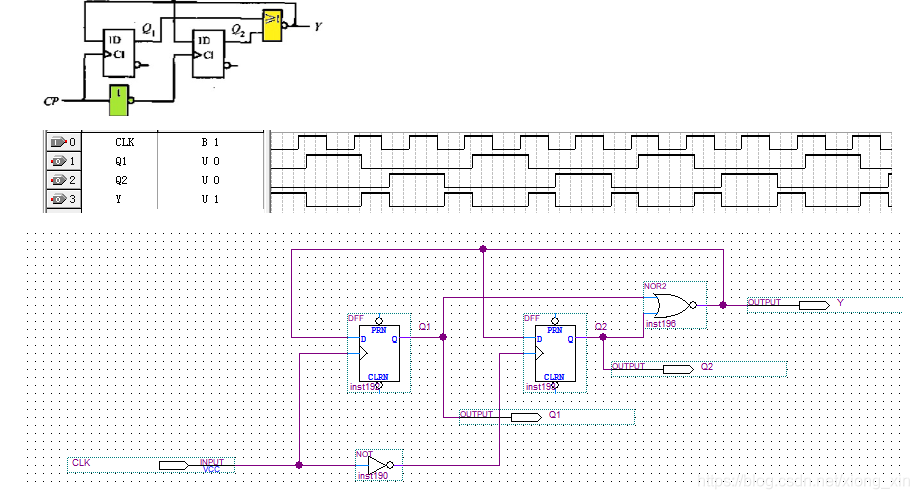

  • 抄自慕课上的一个题目，注意第二个触发器反相输出端同时连接到复位端在这里插入图片描述

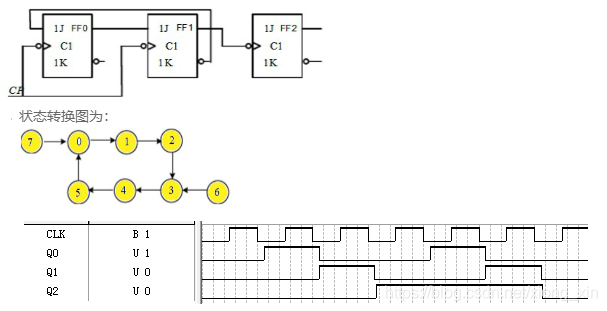

  • JK触发器构成异步触发器，注意是上升沿还是下降沿触发
    在这里插入图片描述

  • 以下是列写三个触发器方程的过程，从Q2Q1Q0=000开始的状态表没有列写，分析了无效状态可以进入主循环。
    在这里插入图片描述

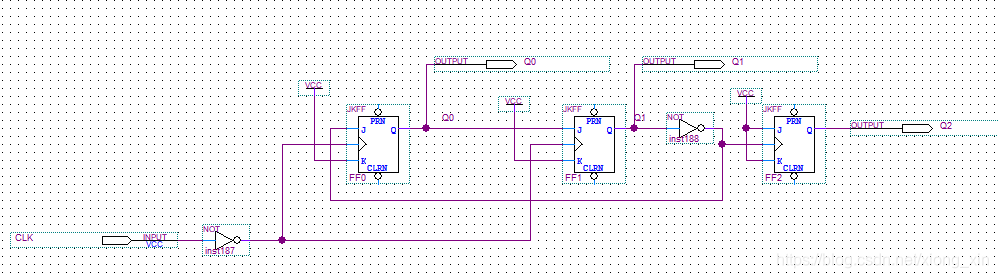

  • quaruts原理图连线
    在这里插入图片描述

  • 我本来是不想分析异步时序电路的，因为这不是课程的重点，奈何看到一些考研题目有这种折磨人的傻缺题目，就算把这个知识点补上了。看见题目如果叫你设计一个异步电路，没跑了就是在整你。

  • 现在大规模集成电路采用得一般都是同步时序电路，异步时序电路最大缺点容易产生毛刺，时钟频率较高时不能满足要求——摘自上课PPT
