本文探讨了功率电平单位dBm、dBW与电压电平dBuV之间的计算关系。通过公式10lg50=16.99（约等于17），解释了如何在不同电平单位间进行转换。例如，0dBmW对应-30dBW，0dBuV对应-120dBV，并提供了实用的转换公式，帮助理解在50欧姆端口电阻下功率和电压的实际值表示。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 明确一点，P的计算是10lg，U的计算是20lg
  • 实际电压和功率是不变的
  • 0dBmW=-30dBW
  • 0dBuV=-120dBV

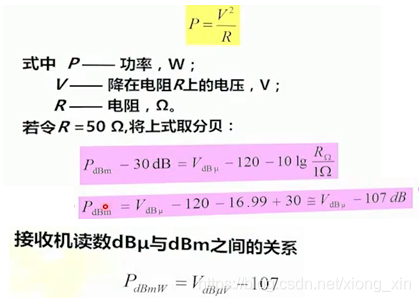

  • P实际dBm-30=PdBW=UdBV-10lg50=U实际dBuV-120-17
  • P实际dBm=U实际dBuV-120-17+30
    在这里插入图片描述
  • 端口电阻一般为50欧姆
  • 10lg50=16.99=17
