确定填充介质的矩形波导单模传输TE10波的工作频率

最新推荐文章于 2025-03-20 15:28:38 发布
最新推荐文章于 2025-03-20 15:28:38 发布
阅读量4.1k 收藏 3
点赞数 3
分类专栏： 电磁场
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/111086242
版权

λ = λ 0 / ε r = c f ε r \lambda=\lambda_0/\sqrt{\varepsilon_r}=\frac{c}{f\sqrt{\varepsilon_r}} λ=λ0​/εr​ ​=fεr​ ​c​

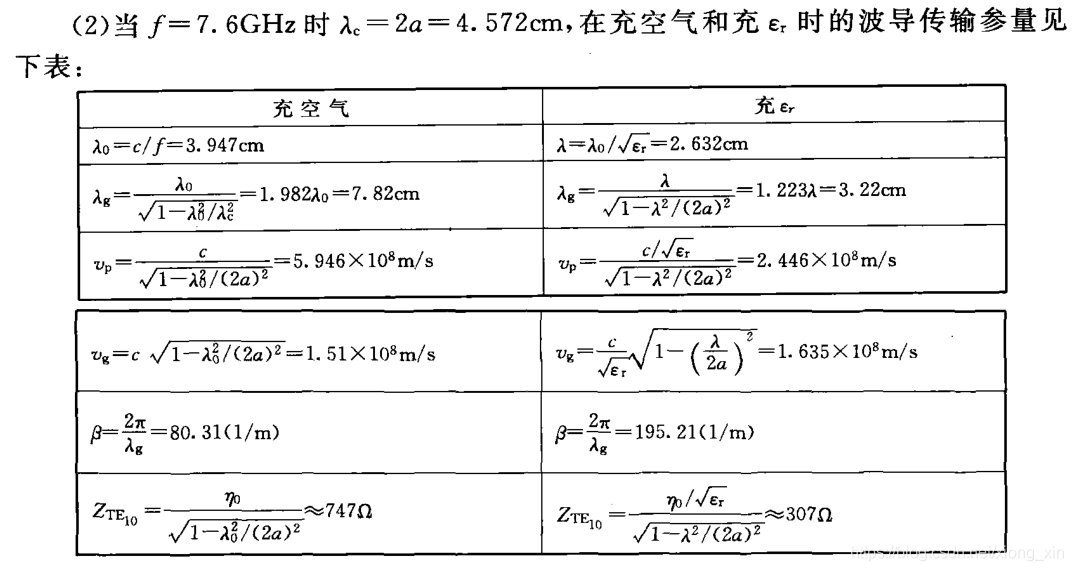

在这里插入图片描述

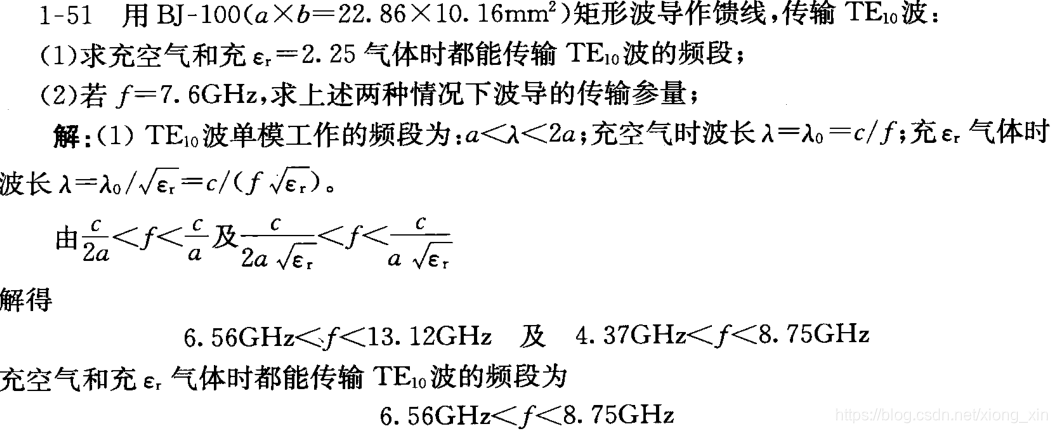

在这里插入图片描述

单模SIW的设计步骤
zhangyoufei9999的博客
10-10 1万+
本文旨在记录单模SIW（TE10）的设计过程。 参考文献：Guided-Wave and Leakage Characteristics of Substrate Integrated Waveguide                     电磁场与微波（矩形波导） SIW可以近似看成是填充介质的矩形波导。只是窄壁被金属过孔所代替。SIW的主要参数包括介质厚度h, 平行金属过孔之间的...
