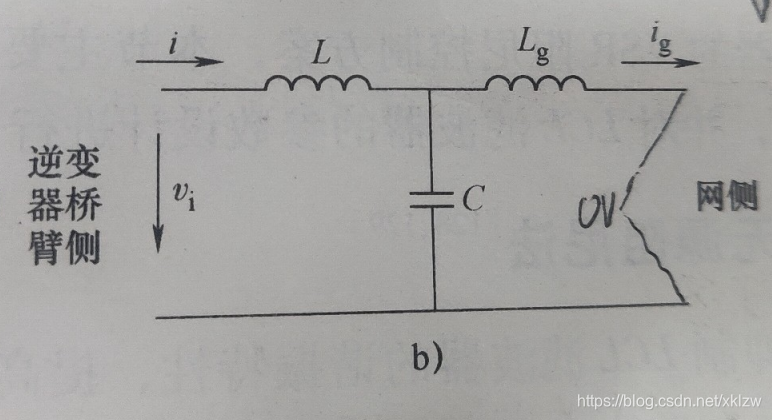

初识LCL特性 LCL高频等效传函 先把先知们总结的的公式拿出来理解下： I g ( s ) V i ( s ) = 1 L g L C s 3 + ( L g + L ) s \frac{I_g(s)}{V_i(s)}=\frac{1}{ L_{g} LCs^{3}+(L_{g}+L)s} Vi(s)Ig(s)=LgLCs3+(Lg+L)s1 这个公式怎么来的？ 推导过程如下图所示： 上图中只所以可以把电网侧等效为短路，是因为我们讨论LCL滤波器不考虑低频段，高频段可以近似认为电网的阻抗为0.
