ANLT是什么？

摘自https://xenanetworks.com/whitepaper/autoneg-link-training/

ANLT其实由两部分组成，AN（auto-negotiation）和LT（link training）。

在通信开始之前，通信两端必须具备匹配的配置，这个配置可以是固定的，但是在有些情况下，通信的两端会通过交流确定最佳的配置，这就叫做，AN。

LT，是数据中心机架之间的DAC cable连接的两端之间tune到一个合适的状态的过程，这个过程会交换TS（Training Sequence）包。

AN结束之后进入LT，但是如果时间间隔太长会重新回到AN。

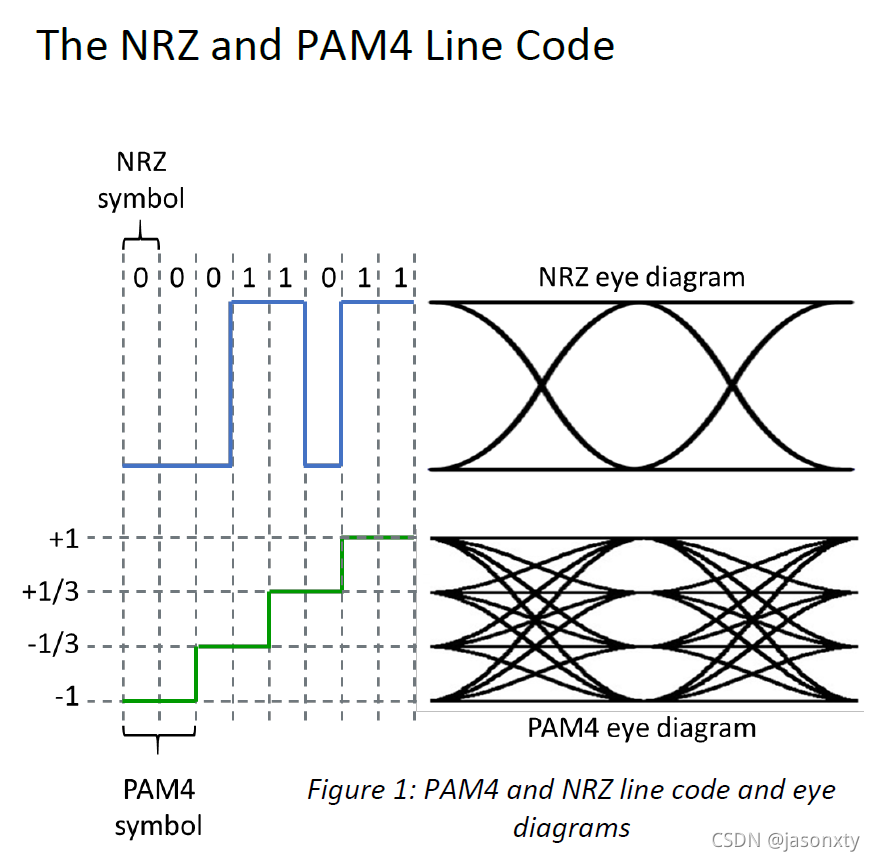

PAM4信号因为只有2/3 NRZ的幅值，导致PAM4信噪比SNR会大大下降。这样会提高误码率BER。为了补偿这一点，PAM4强制使用FEC，SPEC规定是使用Reed-Solomon RS（5440，5140）“KP” RS-FEC。NRZ的话可以使用RS-FEC或者BASE-R FEC变种。

physical lane的BER特性对于不同的应用（100、200、400GbE）都不一样。

准确的Link training并且应用FEC是建立和维护一个最优链路条件的关键部分。

AN（auto negotiation）

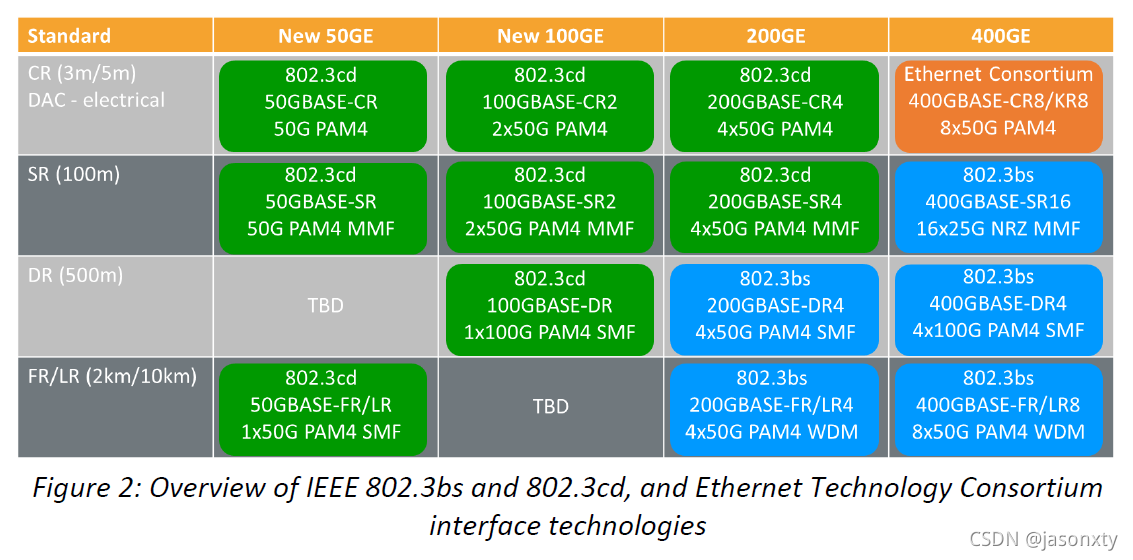

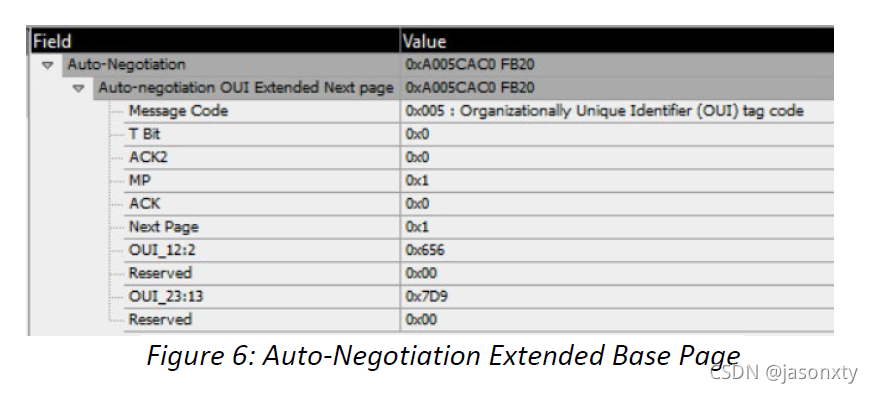

AN主要是通信端点之间交换speed信息、双工模式、扩展页信息和media signaling支持、以及高速的FEC选择。AN在IEEE802.3 Clause 73中定义，在IEEE802.3cd和以太网委员会400GBASE-CR8/KR8 spec中修改。PAM4下面有以下几种速率，400G，8lanes: 400GBASE-KR8或者400G-CR8。200G，4lanes，200GBASE-KR4或者200GBASE-CR4。100G，2lanes：100GBASE-KR2或者100GBASE-CR2. 50G，1lane：50GBASE-KR或者50GBASE-CR。AN只适用于CR（copper cable）或者KR（electrical backplanes）。并不适用于光模块。

 Link Training

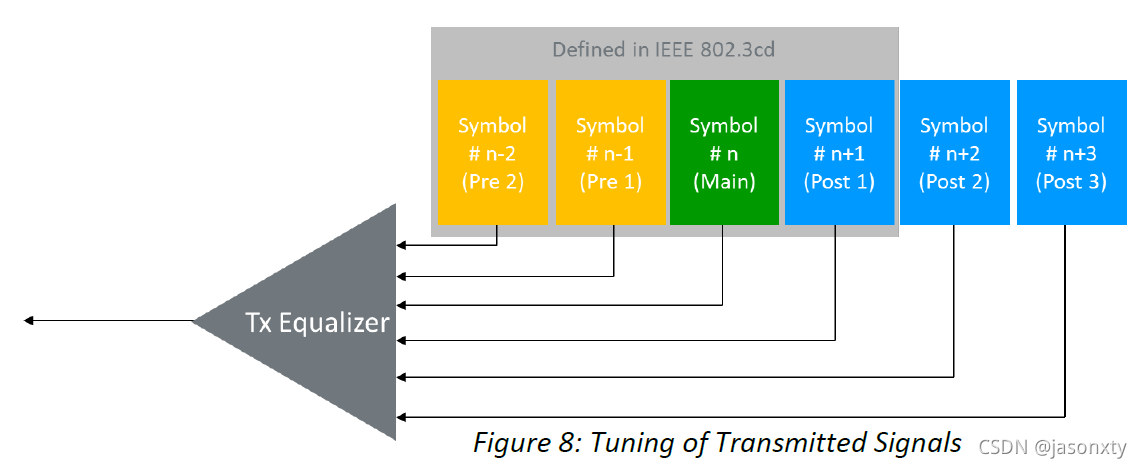

一旦通信端口完成了AN，就进入LT阶段，交换训练序列（Training Sequences）TS。25G NRZ就有必要搞TS，对于PAM4信号指示说增加了一些复杂度和必要性。因为在copper cable上面传输的符号之间会相互影响。这个可以通过Tx equilizer部分的解决，解决的方法是发送的符号（Main）要基于前面两个符号和后面几个个符号进行调整。

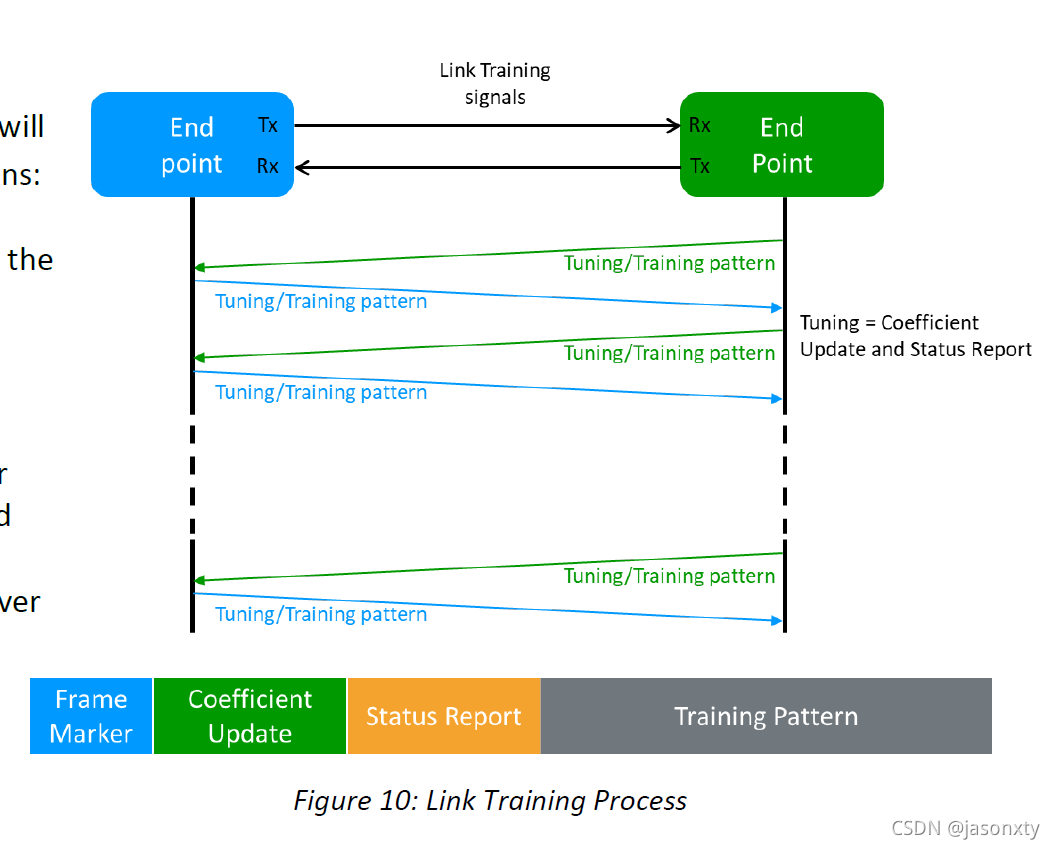

通过Link Training这个过程，通信两端可以调整它们的Tx equalizer。NRZ和PAM4的Link Training都需要跑几秒钟。receiver会在正常传输的时候持续的调整。整个训练过程如下：

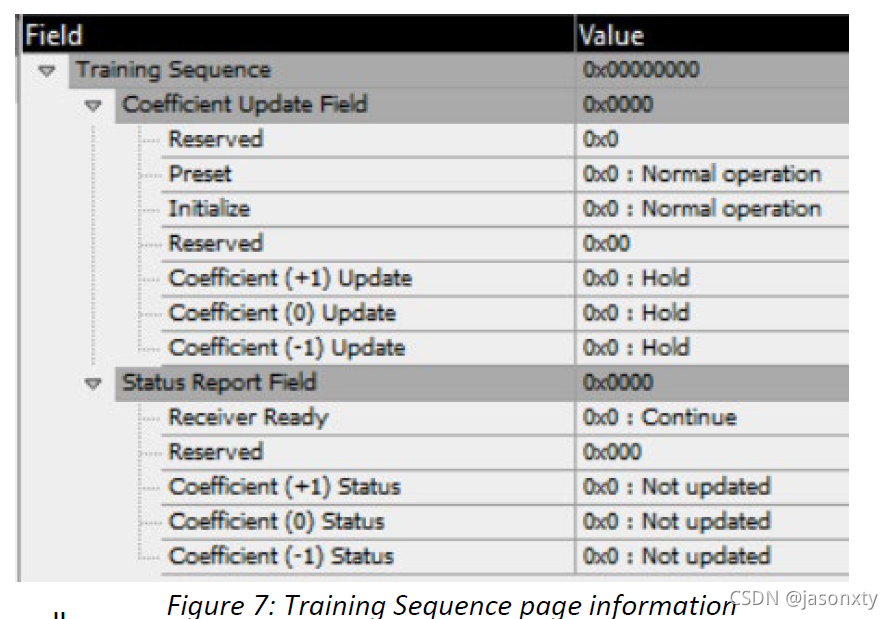

• Frame Marker: 允许接受者识别Link Traning信号
• Coefficient Update：建议对端发送器的均衡器使用的设置。
• Status Report：当前发送器的均衡器设置，以及握手
• Training Pattern: 一个测试pattern，接收器会根据此来检测上一次更新的设置是否提高了传输质量。
