Cadence OrCAD Cpature创建Title Block

一、建立自己Symbol

1.1、在自己的原理图库中，右键选择New Symbol

1.2、选择Title Block

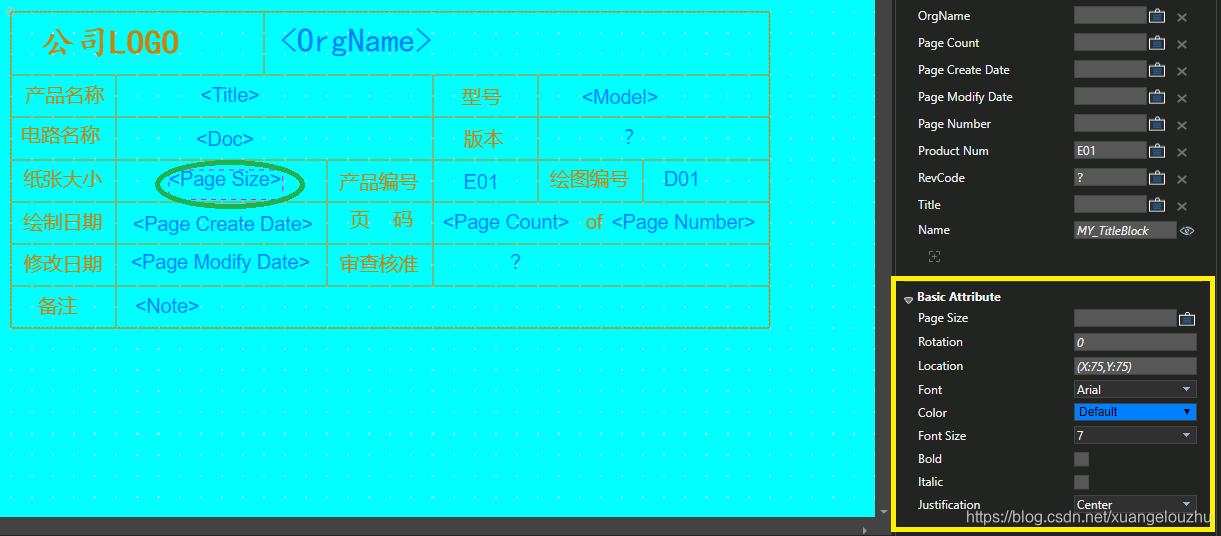

1.3、绘制符合自己需求的TitleBlock图

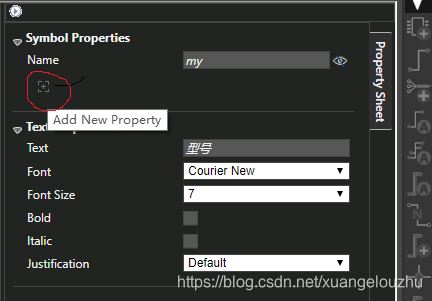

1.4、其实在绘制TitleBlock图的过程中，需要注意的是定义图中的属性，如下图：

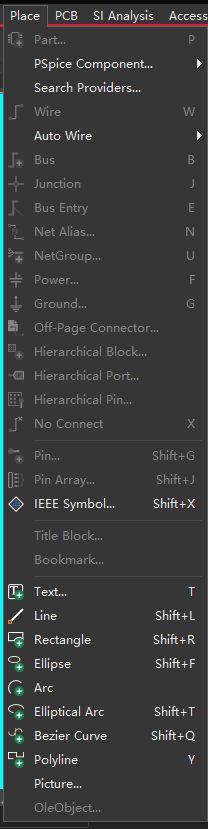

1.5.添加图片

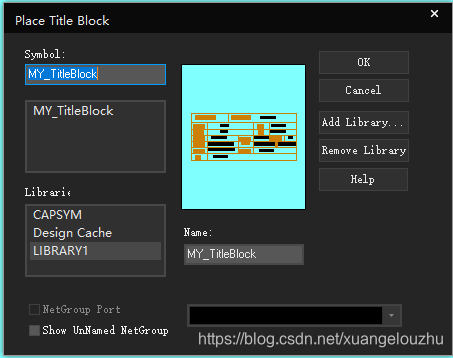

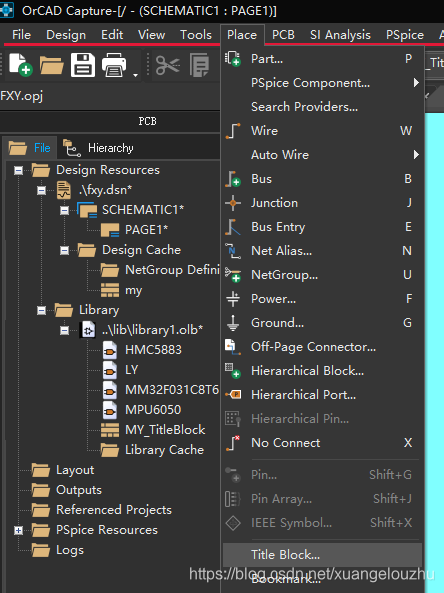

1.6 放置 Title Block

二、 关键字和路径添加

2.1 关键字意义和显示内容

关于-----Cadence Title Block-----的设计
Design Name 工程名
Design File Name 工程所在目录
Page Name 页面名
Page Size 页面大小
Page Number 页面序号
Page Count 页面总数
RevCode 版本号
Page Create Date 页面创建日期
Page Create Time 页面创建时间
Page Modify Date 页面修改日期
Page Modify Time 页面修改时间

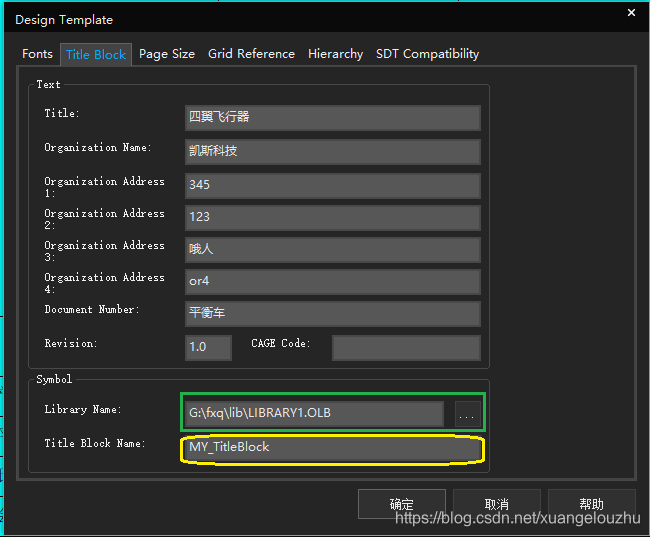

2.2 注意 蓝色和黄色部分一定要添加，否则无法同步信息。
