QC新旧七图汇总连载2——帕累托图（排列图）

帕累托图又称为柏拉图、排列图。意大利经济学家Vilfredo.Pareto巴雷托（柏拉图）在分析社会财富分配时设计出的一种统计图，美国品管大师JosephJuran将之加以应用到质量管理中。
帕累托图能够充分反映出“少数关键、多数次要”的规律，也就是说排列图是一种寻找主要因素、抓住主要矛盾的手法。
例如：少数用户占有大部分销售额、设备故障停顿时间大部分由少数故障引起，不合格品中大多数由少数人员造成等。

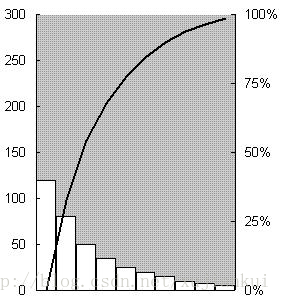

帕累托图用双直角坐标系表示，左边纵坐标表示频数，右边纵坐标表示频率.分析线表示累积频率，横坐标表示影响质量的各项因素，按影响程度的大小（即出现频数多少）从左到右排列，通过对排列图的观察分析可以抓住影响质量的主要因素。
绘制工具：Excel

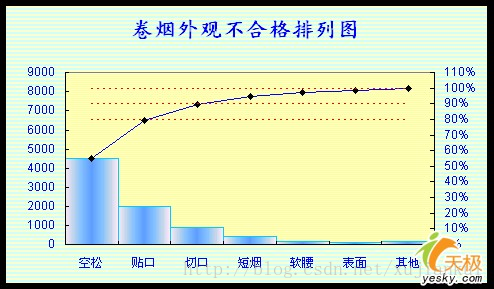

例：
