一、偶分频

偶分频最简单，只需要对分频系数 N 进行循环计数。在计数器到达（N/2-1） 时进行时钟翻转，就可以保证分频后时钟占空比为 50%。

代码

always @(posedge clk or posedge rst)
begin
	if(rst)
		clock_cnt <= 10'b0;
	else if( clock_cnt == (N-1) )
		clock_cnt <= 10'b0;
	else
		clock_cnt <= clock_cnt + 1'b1;
end

always @(posedge clk or posedge rst)
begin
	if(rst)
		clock_divider <= 1'b0;
	else if(clock_cnt == (N/2 - 1) )
		clock_divider <= 1'b1;
	else if(clock_cnt == (N-1) )
		clock_divider <= 1'b0;
	else
		clock_divider <= clock_divider;
end

assign clk_out = clock_divider;

仿真（四分频）

二、奇分频

跟偶分频非常相似，进行N分频，计数器从0计数到（N-1），只在（N-1）/2 处和（N-1）处进行时钟翻转，此时是在上升沿采样（clock_divider_pos）；
为得到占空比为50%，还需要用下降沿采样，可以跟clock_divider_pos采用相同的计数方式进行翻转，也可以采用最简单的方法，直接将clock_divider_pos输出延迟半拍得到clock_divider_neg。
最终将两个结果进行或操作。
（如果不要求占空比为50%，则clock_divider_pos已经满足要求！）

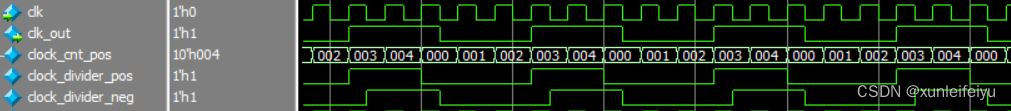

仿真（五分频）

三、半整数分频

利用时钟的双边沿采样，可以对时钟进行半整数分频。半整数分频最复杂，是在奇分频基础上进行进一步处理。占空比不可能为50%，只能最接近50%。有很多种方法实现，本设计使用较为简单高效的一种方法。
如果进行半整数分频，输入为N（如果是2.5分频，则N为2），一个思路是先进行类似5分频，然后进一步处理。
使用两个计数器，分别采用上升沿和下降沿采样，分别计数到N2。（0~4，代表5分频）
上升沿计数决定了占空比大小，如果是2.5分频、3.5分频，则占空比为1.5/2.5、1.5/3.5；如果是4.5分频、5.5分频，则占空比为2.5/4.5、2.5/5.5；以此类推。
下降沿计数就是为了得到半整数。
不论是上升沿还是下降沿，在一次循环计数中（0~N2）需要有效两次。
最终，进行或操作。

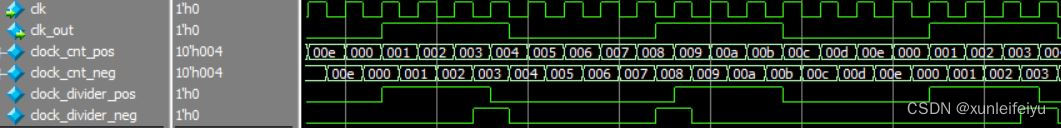

仿真（7.5分频）

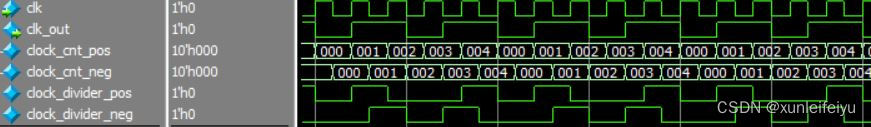

仿真（2.5分频）
