1. 原始Fienup算法
原始的Fienup算法是一种用于相位恢复的迭代方法,交替在实域和傅里叶域施加约束。主要步骤如下:
- 初始化:从相位的初始猜测开始。
- 傅里叶域约束:用测量到的幅度替换当前傅里叶变换的幅度,同时保留当前的相位。
- 逆傅里叶变换:执行逆傅里叶变换以获得更新后的实域图像。
- 实域约束:在实域中应用约束(例如非负性或已知支持)并更新图像。
重复此过程直到收敛。
2. 引入稀疏约束
稀疏约束可以显著提高相位恢复的精度,特别是在已知信号是稀疏的情况下。下面是如何将Fienup算法修改为包括稀疏约束的方法:
- 初始化:选择相位的初始估计,与原方法类似。
- 傅里叶域约束:与之前一样,通过保留相位并替换幅度来更新傅里叶域。
- 逆傅里叶变换:执行逆傅里叶变换以获得实域图像。
- 稀疏性强制:
- 投影和阈值处理:将实域图像投影到稀疏基(例如小波基)以获得稀疏系数。
- 阈值处理:仅保留最大的稀疏系数(对应于最重要的稀疏成分),其余的设为零。
- 逆投影:使用稀疏系数投影回实域。
- 迭代:重复上述步骤直到算法收敛。
3. 稀疏Fienup算法的详细步骤
- 初始化:
- 从初始猜测开始 z 0 [ n ] = ∣ x [ n ] ∣ e j ϕ [ n ] z^0[n]=|x[n]|e^{j\phi[n]} z0[n]=∣x[n]∣ejϕ[n],其中 ϕ [ n ] \phi[n] ϕ[n] 是随机相位。
- 傅里叶域更新:
-
计算当前估计 z i [ n ] z^i[n] zi[n] 的傅里叶变换 Z i [ k ] Z^i[k] Zi[k]。
-
更新傅里叶变换幅度: Z i [ k ] ← ∣ X [ k ] ∣ e j arg ( Z i [ k ] ) Z^i[k]\leftarrow|X[k]|e^{j\arg(Z^i[k])} Zi[k]←∣X[k]∣ejarg(Zi[k]), 其中 ∣ X [ k ] ∣ |X[k]| ∣X[k]∣ 是测量到的幅度。
-
逆傅里叶变换:
- 计算更新后的 Z i [ k ] Z^i[k] Zi[k] 的逆傅里叶变换 z i n v i [ n ] z_\mathrm{inv}^i[n] zinvi[n]。
-
稀疏性强制:
-
将 z i n v i [ n ] z_\mathrm{inv}^i[n] zinvi[n] 投影到稀疏基 Ψ \Psi Ψ 以获得稀疏系数 α i : \alpha ^i: αi: α i = Ψ − 1 z i n v i \alpha ^i= \Psi ^{- 1}z_\mathrm{inv}^i αi=Ψ−1zinvi。·
-
对系数 α i \alpha^i αi 进行阈值处理,仅保留最大的 k k k 个系数,其余的设为零。
-
投影回实域: z s p a r s e i = Ψ α i . z_\mathrm{sparse}^i=\Psi\alpha^i. zsparsei=Ψαi.
-
-
实域更新:
-
应用任何附加的实域约束 (例如非负性)。
-
更新估计: z i + 1 [ n ] = z s p a r s e i [ n ] z^{i+1}[n]=z_\mathrm{sparse}^i[n] zi+1[n]=zsparsei[n]。
-
-
收敛检查:
- 检查算法是否收敛(例如,通过测量迭代间的误差变化)。如果未收敛,返回第2
4. 引入稀疏性的优点
- 提高精度:利用信号的稀疏性,算法可以更准确地重建相位并减少解空间。
- 抗噪能力:稀疏表示可以通过聚焦于信号的最重要成分来减轻噪声的影响。
- 效率:稀疏约束减少了非零元素的数量,使问题更易处理,算法可能更快。
5. 算法实现
import numpy as np
import matplotlib.pyplot as plt
from skimage.data import camera, checkerboard
from skimage.transform import resize
import pywt
# 加载skimage库中的示例图像
amplitude_image = camera()
phase_image = checkerboard()
# 如果振幅图像和相位图像的大小不同,调整相位图像的大小
if amplitude_image.shape != phase_image.shape:
phase_image = resize(phase_image, amplitude_image.shape, anti_aliasing=True)
# 对振幅和相位图像进行填充
padding_width = 50
amplitude_image = np.pad(amplitude_image, pad_width=padding_width, mode='constant', constant_values=0)
phase_image = np.pad(phase_image, pad_width=padding_width, mode='constant', constant_values=0)
# 将图像归一化到[0, 1]范围内
amplitude_image = amplitude_image / np.max(amplitude_image)
phase_image = phase_image / np.max(phase_image)
# 生成复数对象
complex_obj = amplitude_image * np.exp(1j * phase_image)
# 进行傅里叶变换
ft_obj = np.fft.fft2(complex_obj)
abs_ft_obj = np.abs(ft_obj)
# 初始化相位图像
initial_phase = np.angle(np.exp(1j * np.random.rand(*amplitude_image.shape)))
# Gerchberg-Saxton (GS) 算法
def gerchberg_saxton(amplitude, initial_phase, num_iterations, epsilon):
z = amplitude * np.exp(1j * initial_phase)
errors = []
for i in range(num_iterations):
# 正向傅里叶变换
Z = np.fft.fft2(z)
# 计算误差并检查终止条件
error = np.sum((np.abs(Z) - abs_ft_obj) ** 2)
errors.append(error)
if error <= epsilon:
print(f'GS algorithm converged after {i + 1} iterations with error {error:.6f}')
break
# 在傅里叶空间中施加振幅约束
Z = abs_ft_obj * Z / np.abs(Z)
# 逆傅里叶变换
z_prime = np.fft.ifft2(Z)
# 在实空间中施加振幅约束
z = amplitude * z_prime / np.abs(z_prime + 1e-9)
final_phase = np.angle(z)
return final_phase, errors
# Hybrid Input-Output (HIO) 算法
def hio(amplitude, initial_phase, num_iterations, beta, epsilon):
z = amplitude * np.exp(1j * initial_phase)
errors = []
for i in range(num_iterations):
# 正向傅里叶变换
Z = np.fft.fft2(z)
# 计算误差并检查终止条件
error = np.sum((np.abs(Z) - abs_ft_obj) ** 2)
errors.append(error)
if error <= epsilon:
print(f'HIO algorithm converged after {i + 1} iterations with error {error:.6f}')
break
# 在傅里叶空间中施加振幅约束
Z = abs_ft_obj * Z / np.abs(Z)
# 逆傅里叶变换
z_prime = np.fft.ifft2(Z)
# 在实空间中施加振幅约束,并引入反馈机制
mask = (amplitude != 0)
z = np.where(mask,
amplitude * z_prime / np.abs(z_prime + 1e-9),
z - beta * z_prime)
final_phase = np.angle(z)
return final_phase, errors
# 稀疏Fienup算法
def sparse_fienup(amplitude, initial_phase, num_iterations, sparsity_level, epsilon):
z = amplitude * np.exp(1j * initial_phase)
errors = []
for i in range(num_iterations):
# 正向傅里叶变换
Z = np.fft.fft2(z)
# 计算误差并检查终止条件
error = np.sum((np.abs(Z) - abs_ft_obj) ** 2)
errors.append(error)
if error <= epsilon:
print(f'Sparse Fienup algorithm converged after {i + 1} iterations with error {error:.6f}')
break
# 在傅里叶空间中施加振幅约束
Z = abs_ft_obj * Z / (np.abs(Z) + 1e-9)
# 逆傅里叶变换
z_prime = np.fft.ifft2(Z)
# 在小波基上施加稀疏约束
coeffs = pywt.wavedec2(z_prime, 'haar', mode='periodization')
coeffs_flat, coeff_slices = pywt.coeffs_to_array(coeffs)
threshold = np.sort(np.abs(coeffs_flat))[-sparsity_level]
coeffs_flat[np.abs(coeffs_flat) < threshold] = 0
coeffs_thresholded = pywt.array_to_coeffs(coeffs_flat, coeff_slices, output_format='wavedec2')
# 逆小波变换
z_sparse = pywt.waverec2(coeffs_thresholded, 'haar', mode='periodization')
# 应用幅度约束
z = amplitude * z_sparse / (np.abs(z_sparse) + 1e-9)
final_phase = np.angle(z)
return final_phase, errors
# 参数设置
num_iterations = 50
sparsity_level = 250 # 调整此参数以适应你的稀疏性需求
epsilon = 1e-6
beta = 0.9
# 应用GS算法
gs_phase, gs_errors = gerchberg_saxton(amplitude_image, initial_phase, num_iterations, epsilon)
# 应用HIO算法
hio_phase, hio_errors = hio(amplitude_image, initial_phase, num_iterations, beta, epsilon)
# 应用稀疏Fienup算法
sparse_fienup_phase, sparse_fienup_errors = sparse_fienup(amplitude_image, initial_phase, num_iterations,
sparsity_level, epsilon)
# 设置绘图的字体和字号
font = {'family': 'serif',
'weight': 'normal',
'size': 20}
plt.rc('font', **font)

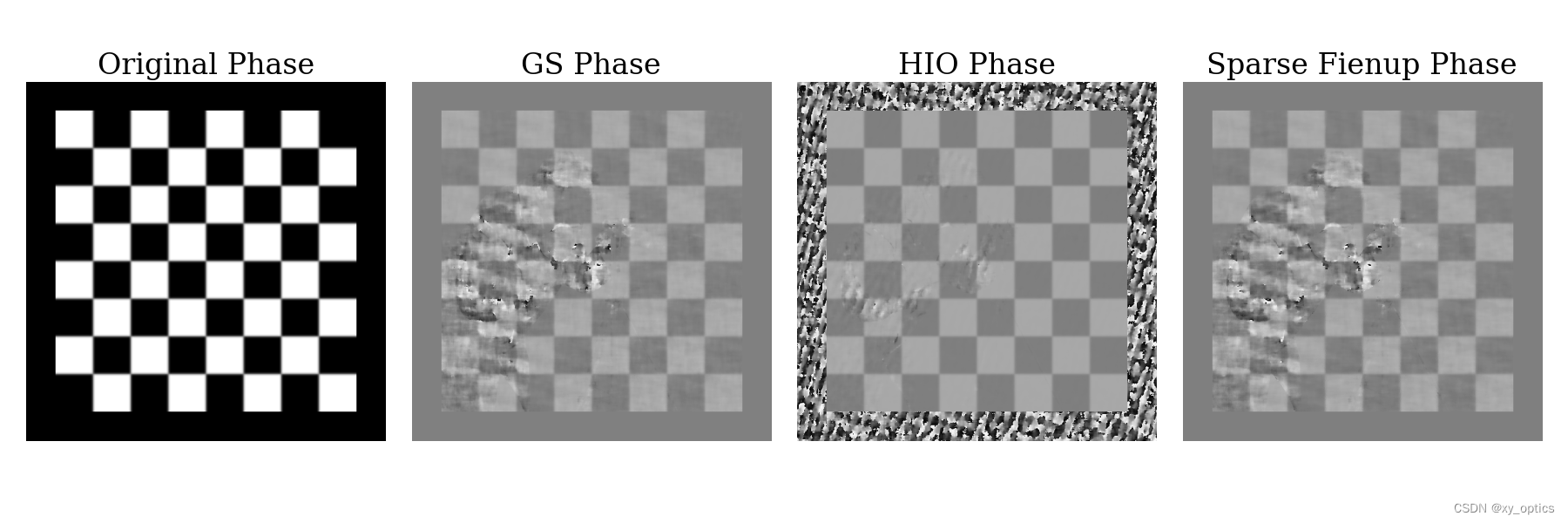

# 显示结果
plt.figure(figsize=(18, 6))
plt.subplot(1, 4, 1)
plt.title('Original Phase')
plt.imshow(phase_image, cmap='gray')
plt.axis('off')
plt.subplot(1, 4, 2)
plt.title('GS Phase')
plt.imshow(gs_phase, cmap='gray')
plt.axis('off')
plt.subplot(1, 4, 3)
plt.title('HIO Phase')
plt.imshow(hio_phase, cmap='gray')
plt.axis('off')
plt.subplot(1, 4, 4)
plt.title('Sparse Fienup Phase')
plt.imshow(sparse_fienup_phase, cmap='gray')
plt.axis('off')
plt.tight_layout()
plt.show()

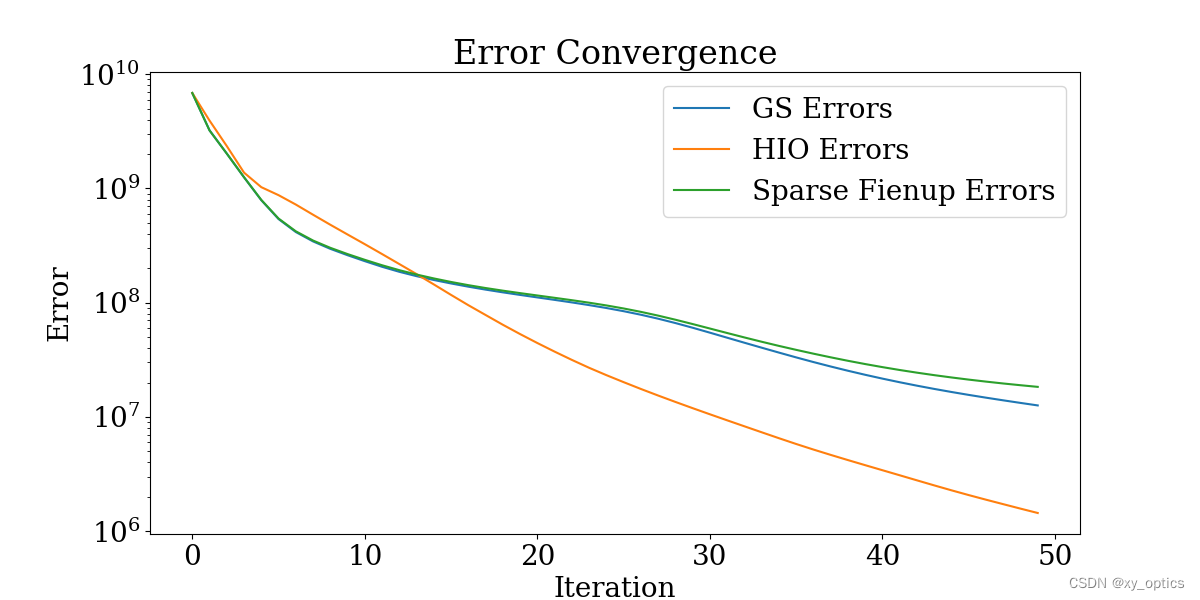

# 绘制误差下降曲线
plt.figure(figsize=(12, 6))
plt.plot(gs_errors, label='GS Errors')
plt.plot(hio_errors, label='HIO Errors')
plt.plot(sparse_fienup_errors, label='Sparse Fienup Errors')
plt.xlabel('Iteration')
plt.ylabel('Error')
plt.yscale('log')
plt.title('Error Convergence')
plt.legend()
plt.show()
6. 总结
总体感觉没有啥提升
