一、什么是折线图

折线图是一种用折线将数据点连接起来的统计图表，通常用于显示数据随时间或某个变量的变化趋势。它的特点是：

X轴表示独立变量（如时间、序号等）；
Y轴表示对应的数值；
各数据点通过线段连接，形状像“折线”。

二、折线图常见类型

1. 单线折线图：最基础、最常用

单线折线图的适用场景

当你有一组连续数据，想要看它随时间或某个变量的变化趋势时，单线折线图是最直接的选择。例如：

某产品一年的销量变化；
一个人体重的月度变化。

举个例子：

你想看看自己体重在过去一年中有没有变化？就可以用折线图来画出来，X轴是月份，Y轴是体重，把每个月的数值连接起来。如果体重总体是往下的，那就说明：你瘦了！

适用场景总结

展示单变量的变化趋势
分析时间序列数据
直观显示某指标的上升或下降

2. 多线折线图：对比趋势的利器

多线折线图的适用场景

当你有多组数据，并且希望放在同一个图里进行对比（比如两家公司同时期的股价），就用多线折线图。不同的数据线用不同颜色或样式区分，方便一眼比较。

举个例子：

你想比较两家公司的股票价格走势，就用多线折线图。X轴是日期，Y轴是股票价格，两条不同颜色的线，一眼看出：谁涨得快，谁跌得猛。

适用场景总结

多组数据的趋势对比
强调不同数据集在同一时间轴上的变化
可视化多个实验或项目的数据变化

3. 带标记的折线图：更清晰的数据展示

带标记折线图的适用场景

有时候，光是折线还不够直观，你还想看到每一个数据点的位置，这时候就加上标记。这种图既能看趋势，也能看细节。

举个例子：

你记录了10次跑步成绩，想看每一次的速度，还想看到具体的点，就用这种图。每个点都清楚显示成绩，线条把它们连起来，一眼看出：哪次进步，哪次退步。

适用场景总结

既要看趋势又要看具体数据点
数据点之间的差异很重要时
想让数据展示更醒目

三种类型折线图总结
你手上有什么数据？	用哪种折线图？
一组数据（例：某产品月销量）	单线折线图
多组数据（例：两家公司的股价走势）	多线折线图
一组数据，且需要清楚标出每个点（例：10次跑步成绩）	带标记的折线图

三、实现绘图前的数据检查

针对三种类型的折线图数据需求
折线图类型	特别准备事项
单线折线图	确保X轴和Y轴数据都是数值型，且长度一致
多线折线图	每组数据的X轴和Y轴都应为数值型，数据组数相同或对齐
带标记的折线图	数据需为数值型，并检查标记样式是否对应（如点的形状/颜色）

四、MATLAB绘制相应折现图

1. 单线折线图绘制

只要有一组数值数据，比如“月份”和“销量”，用基础的 plot() 函数就能搞定。

以下是相关代码实现：

% 读取数据
data = readtable('折线图制作.xlsx', 'sheet', 'Sheet1', 'VariableNamingRule', 'preserve');
x = 1:12;
y = data.('销量');
% 构建白色背景
figure('Color', 'w');
% 绘制折线图
plot(x, y, '-o', ...
    'LineWidth', 2, ...
    'MarkerSize', 8, ...
    'Color', [0.1, 0.4, 0.8], ...
    'MarkerEdgeColor', [0 0.2 0.6], ...
    'MarkerFaceColor', [0.6 0.8 1]);
% 设置字体和大小
fontSet = {'FontName','宋体','FontSize',11};
% 标题和标签
title('产品月销量趋势', fontSet{:});
xlabel('月份', fontSet{:});
ylabel('销量', fontSet{:});
% X轴刻度与标签
xticks(1:12);
xticklabels(data.('月份'));
xtickangle(45);
% 坐标轴样式
set(gca, ...
    'FontName','宋体', ...
    'FontSize',11, ...
    'LineWidth', 1.2, ...
    'Box', 'off', ...
    'GridLineStyle', '--', ...
    'XGrid', 'on', ...
    'YGrid', 'on');
% 图例
legend('月销量', 'Location', 'northwest', fontSet{:});

折线图实现：

2. 多线折线图绘制

如果你有两组或多组数据，例如“产品A”和“产品B”的销量数据，可以使用 plot() 函数绘制多条线条，便于趋势对比。

以下是相关代码实现：

% 读取数据并保护中文列名
data = readtable('多线折线图.xlsx', 'sheet', 'Sheet1', 'VariableNamingRule', 'preserve');
% 提取数据
x = 1:12;
y1 = data.('产品A');
y2 = data.('产品B');
%制作白色背景
figure('Color', 'w');
% 绘制两条线
plot(x, y1, '-o', ...
    'LineWidth', 2, ...
    'MarkerSize', 7, ...
    'Color', [0.1, 0.5, 0.8], ...
    'MarkerFaceColor', [0.5, 0.8, 1]);
hold on;
plot(x, y2, '-s', ...
    'LineWidth', 2, ...
    'MarkerSize', 7, ...
    'Color', [0.9, 0.3, 0.3], ...
    'MarkerFaceColor', [1, 0.6, 0.6]);
% 设置字体为宋体
fontSet = {'FontName','宋体','FontSize',11};
% 设置标题和标签
title('产品A 与 产品B 月销量对比', fontSet{:});
xlabel('月份', fontSet{:});
ylabel('销量', fontSet{:});
% X轴刻度与标签
xticks(1:12);
xticklabels(data.('月份'));
xtickangle(45);
% 坐标轴样式
set(gca, ...
    'FontName','宋体', ...
    'FontSize',11, ...
    'LineWidth', 1.2, ...
    'Box', 'off', ...
    'XGrid', 'on', ...
    'YGrid', 'on', ...
    'GridLineStyle', '--');
% 图例
legend({'产品A', '产品B'}, 'Location', 'northwest', fontSet{:});

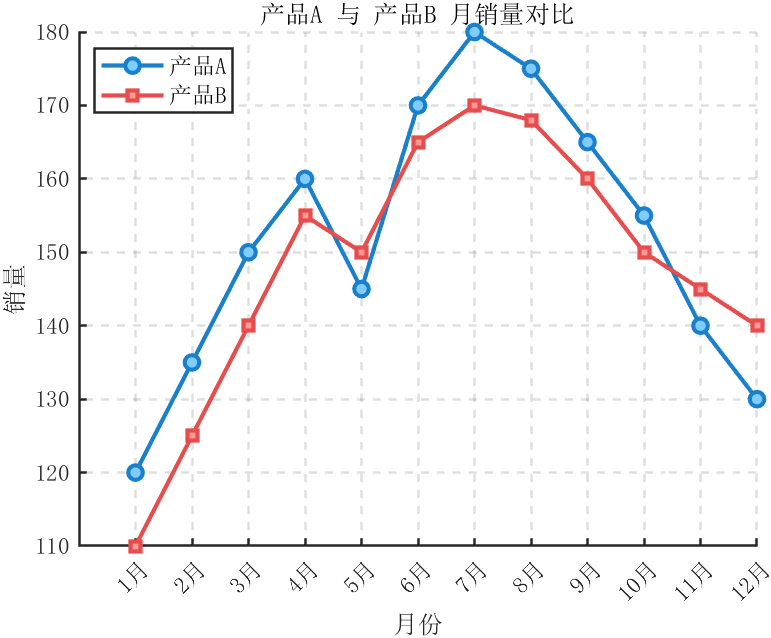

折线图实现：

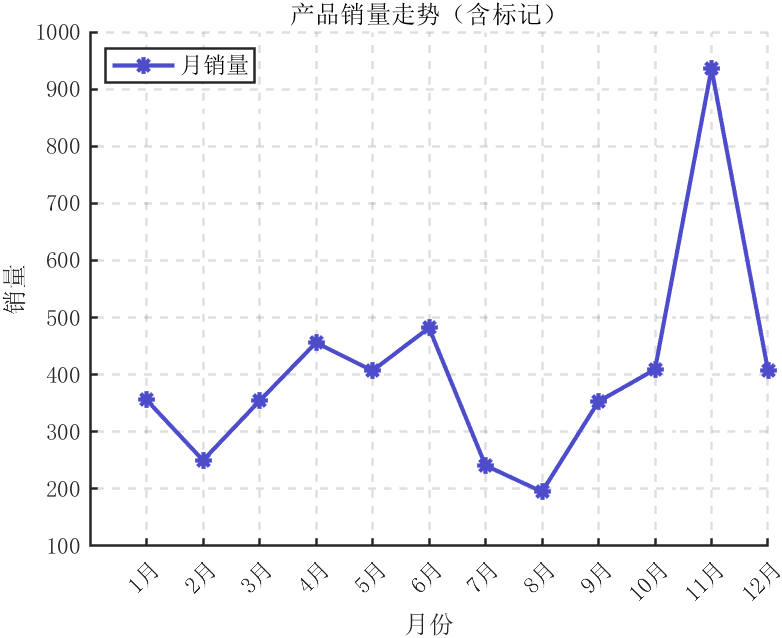

3. 带标记的折线图绘制

如果你希望在每一个数据点上显示出明显的“标记符号”（如圆点、星号、方块），可以通过 plot() 函数的线型参数来设置，便于突出每个数值的位置。

以下是相关代码实现：

% 读取数据并保护中文列名
data = readtable('折线图制作.xlsx', 'sheet', 'Sheet1', 'VariableNamingRule', 'preserve');
% 提取数据
x = 1:12;
y = data.('销量');
% 设置中文字体
fontSet = {'FontName','SimSun','FontSize',11};
% 创建白色背景图
figure('Color', 'w');
% 使用带星号的线型 '-*'，设置新配色
plot(x, y, '-*', ...
    'LineWidth', 2, ...
    'MarkerSize', 8, ...
    'Color', [0.3, 0.3, 0.8], ...
    'MarkerFaceColor', [0.7, 0.7, 1.0]);
% 设置X轴标签
xticks(1:12);
xticklabels(data.('月份'));
xtickangle(45);
% 标题和标签
title('产品销量走势（含标记）', fontSet{:});
xlabel('月份', fontSet{:});
ylabel('销量', fontSet{:});
% 坐标轴样式
set(gca, ...
    'FontName','SimSun', ...
    'FontSize',11, ...
    'LineWidth', 1.2, ...
    'Box', 'off', ...
    'XGrid', 'on', ...
    'YGrid', 'on', ...
    'GridLineStyle', '--');
% 图例
legend('月销量', 'Location', 'northwest', fontSet{:});
