键入mesh/modify-zones/make-periodic 回车（网上方法）

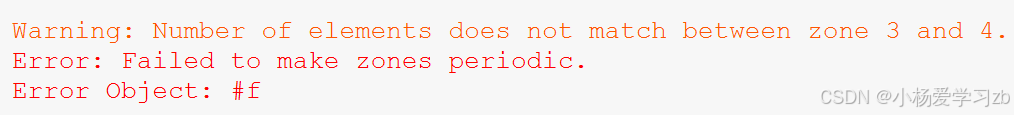

如上为直接在fluent solution设置周期性边界报错的内容（两个面的网格数量应该需要相同）
解决方法（在fluent meshing里面）

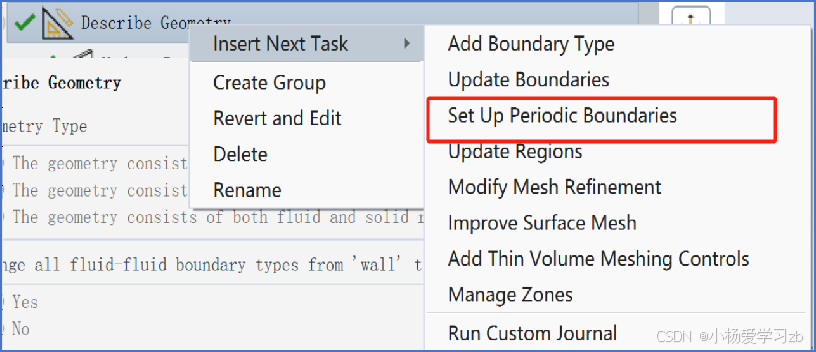

1.在meshing里面右键插入周期性边界（我这里是在生成表面网格之后添加的）

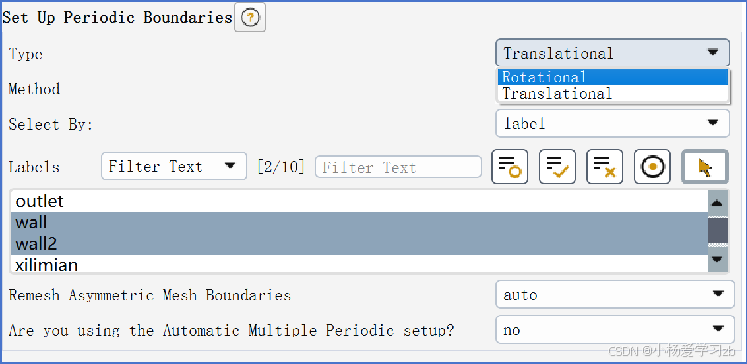

2.设置平移周期，由于要保证两个周期面的网格数量相同，所以需要在remesh选择auto。

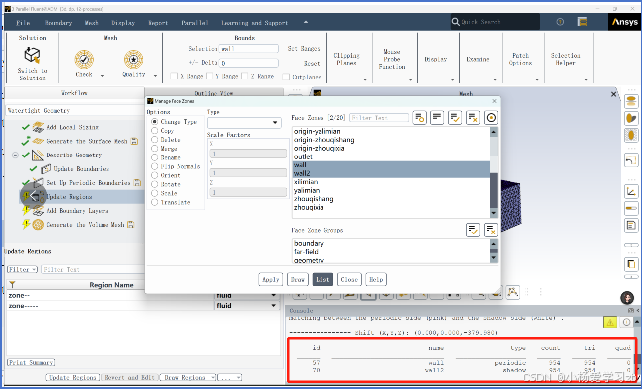

3.在manage里面检查两个周期面的网格数量是否相同，这里表明他们的三角形网格数量均为954个，无四边形网格。
周期性边界设置完成

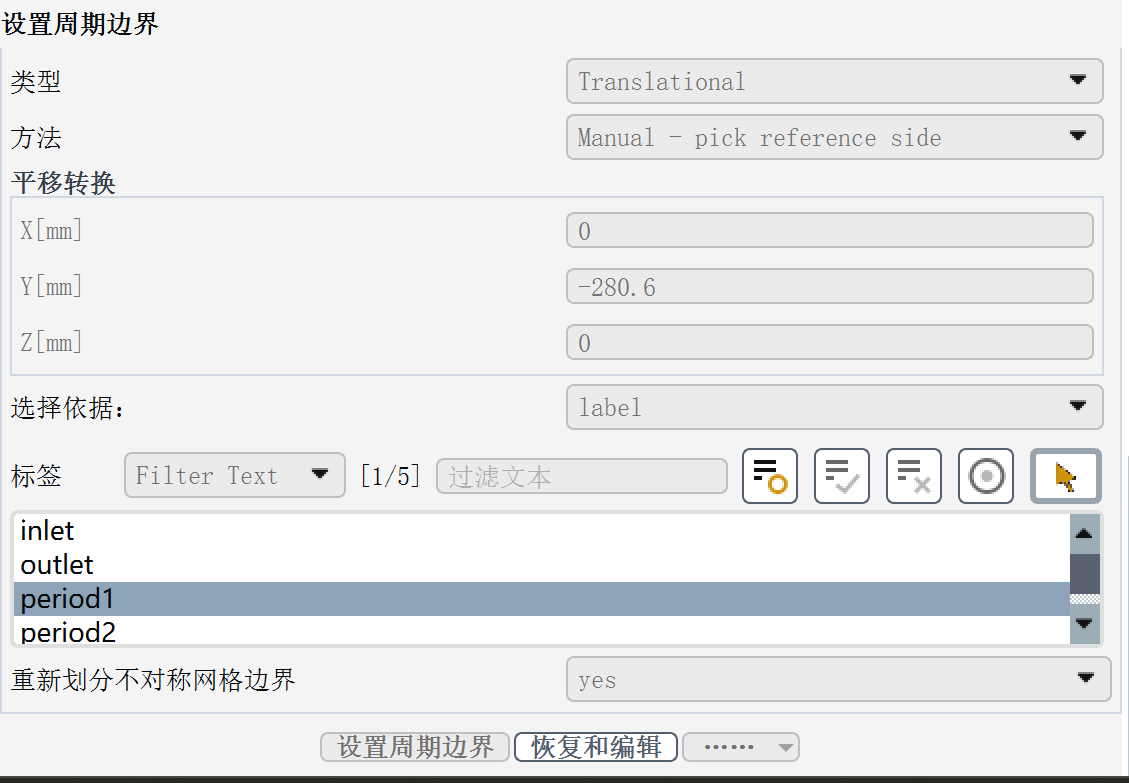

补充：如果设置的周期面不是平面的话，需要采用手动周期面设置：

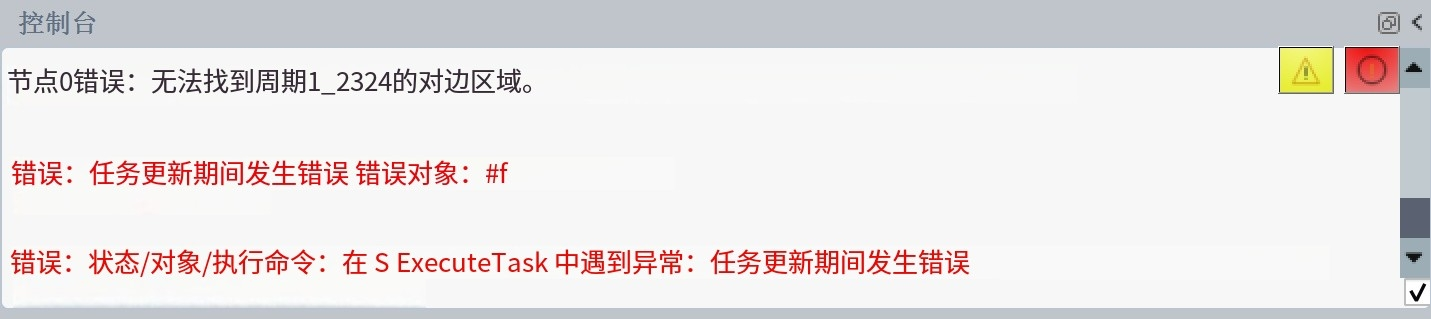

这里选择一个面即可，然后平移过去，注意正负号。否则可能会出现如下报错：
这个时候在fluent meshing的网格划分设置周期性边界已经完成了，现在在aysys solution求解后进行观测

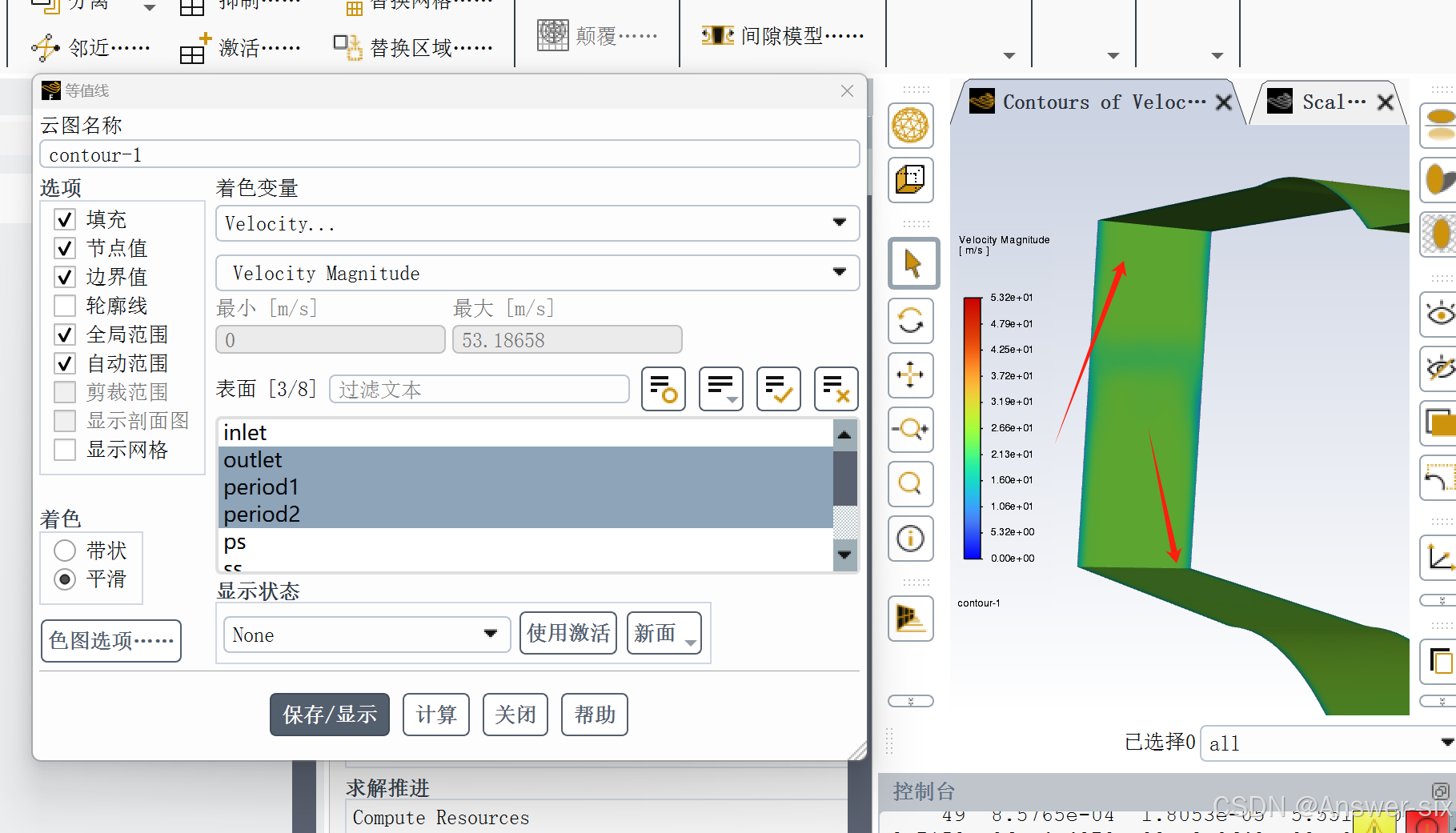

这里我们可以看到，在出口的周期性边界附近的速度不为零，所以周期性边界的设置是对的，因为固定边界速度都为0
