hi3531、hi3536、hi3519AV100的PCIe级联总结

目录

一、概述

二、信号描述

三、接线方式

3.1 PCIe接线方式

3.2 PCIE接口复用

3.3 PCIe 时钟源选择

四、编译IMG

4.1 打开PCIE驱动

4.2 编译主从驱动

4.3 使用本模块编译出的ko

---



一、概述

芯片的 PCI Express （或简称 PCIe ）主要应用于 PCIe 外扩 SATA 、网口、 WiFi 以及片间级联等。



芯片中 PCI Express 控制器具有以下特点：

   支持一个 PCI Express Gen2X1 控制器。

   支持 1 VC ， 1 TC 。

   支持 RC 模式。  RC（Root-Complex）模式。芯片的 PCIe 接口在RC模式下可与其它 PCIe EP 设备进行对接以实现功能扩展。

   支持 EP 模式。  EP（End-Point）模式。芯片的 PCIe 接口可以设置为EP模式，以实现与 PCIe RC 或 SWITCH 设备对接。

支持 DMA 功能。



目前 Hi35xxVxxx 级联均支持两种启动方式：

− 主片与从片均从Flash启动。

− 工作在 PCIE 主模式的 Hi35xxVxxx 从 Flash 启动，工作在 PCIE 从模式的Hi35xxVxxx 需要将启动模式更改为 DDR 启动模式（由主片来引导从片启动）。



我们选择的是主片与从片均从Flash启动的方式。

二、信号描述

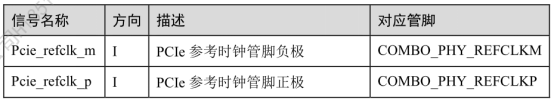

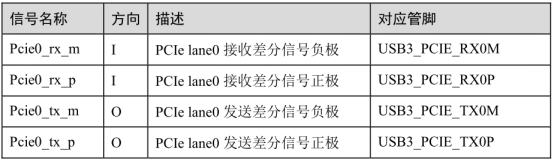

PCI Express 接口信号描述

在芯片中，PCIE 与 USB3.0 接口信号是复用的，应用时需要根据场景选择复用模式。复用模式由 COMBO_PHY_MODE （与 SENSOR_HS2 复用）管脚上电时的上下拉决定。请参考 Hi35xxVxxx_PINOUT_CN.xlsx 中管脚信息表页面。



COMBO_PHY_MODE的取值如下：

需将 COMBO_PHY_MODE配置为0表示启用PCIe模式；

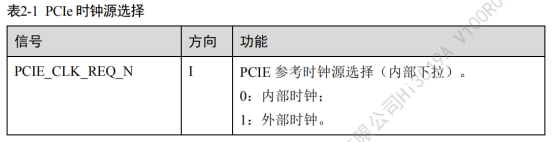

另外系统通过PCIE_CLK_REQ_N来控制时钟源的选择。

三、接线方式

3.1 PCIe接线方式

PCIe发送接口和时钟线连接方式如下：

板子A的Pcie0_rx_m  接 板子B的Pcie0_tx_m

板子A的Pcie0_rx_p   接 板子B的Pcie0_tx_p

板子A的Pcie0_tx_m   接 板子B的Pcie0_rx_m

板子A的Pcie0_tx_p   接 板子B的Pcie0_rx_p

板子A的Pcie_refclk_m接 板子B的Pcie_refclk_m

板子A的Pcie_refclk_p 接 板子B的Pcie_refclk_p

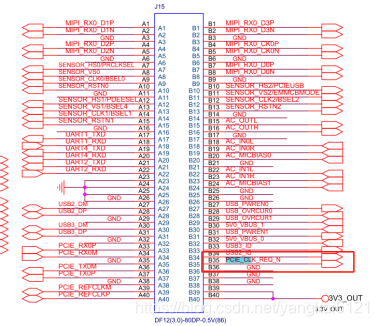

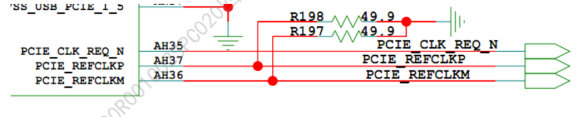

PCIe上述接线的位置在原理图的如下位置：



3.2 PCIE接口复用

在芯片中，PCIE与USB3.0接口信号是复用的，应用时需要根据场景选择复用模式。

复用模式由 COMBO_PHY_MODE（与SENSOR_HS2复用）管脚上电时的上下拉决

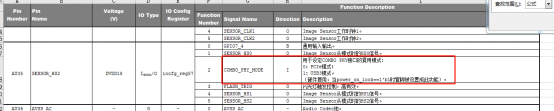

定。请参考 Hi35xxVxxx_PINOUT_CN.xlsx 中管脚信息表页面。

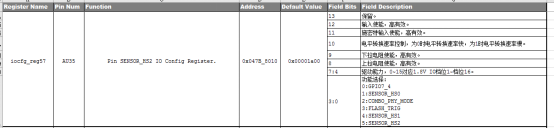

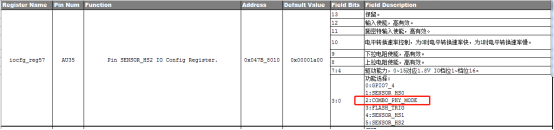

由上面的文档可以看出，COMBO_PHY_MODE需要物理拉低，并且软件配置正确。

3.3 PCIe 时钟源选择

3.3.1 从启动硬件配置

BOOT源选择为PCIe启动，要求将BOOT_SEL4，配置为 1。由于我们选择的是主片和从片均从flash启动的方式，所以此处不需要修改BOOT_SEL4的值。



PCIe从启动时，注意时钟硬件选择管脚的设置。

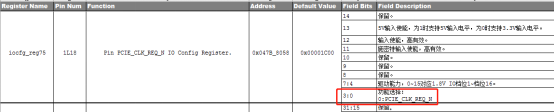

PCIE_CLK_REQ_N主模式需要拉低，从模式需要拉高。

3.3.2 时钟设置和复位

PCIe PHY 工作时需要一个 100MHz 的参考时钟，此参考时钟有两个来源： 芯片内部CRG，外部PCIe差分时钟管脚输入。

3.3.2.1 芯片内部 CRG

配置以下寄存器和信号，PCIe PHY 将采用芯片内部提供的 100MHz 时钟作为参考时钟。

COMBO_PHY_REFCLK_SEL信号（和管脚 SENSOR_HS0 复用）下拉。

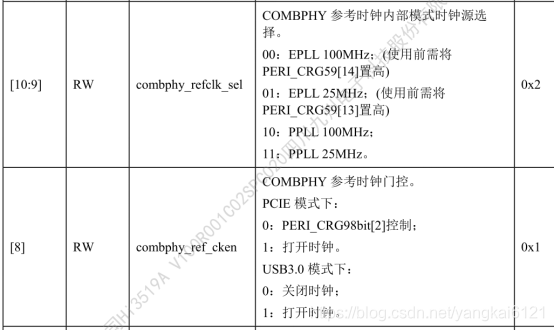

−  CRG 控制寄存器 PERI_CRG98[10：9] ：设置为 2’b10；

−  CRG 控制寄存器 PERI_CRG98[8] ：设置为 1’b1；

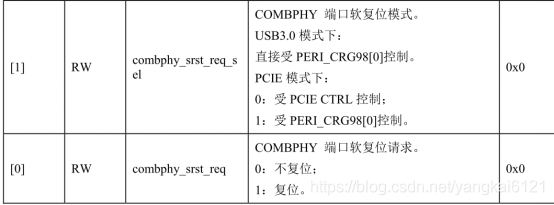

−  CRG 控制寄存器 PERI_CRG98[1] ：设置为 1’b1；

−  CRG 控制寄存器 PERI_CRG98[0] ：设置为 1’b0；

当 PCIe 采用内部 CRG 提供参考时钟时，

COMBO_PHY_REFCLKP/COMBO_PHY_REFCLKM 管脚可以设置为输出模式，用来给外部 PCIe 设备提供参考时钟。

−  配置以下寄存器可以由 COMBO_PHY_REFCLKP/COMBO_PHY_REFCLKM 输出 PCIe 参考时钟：

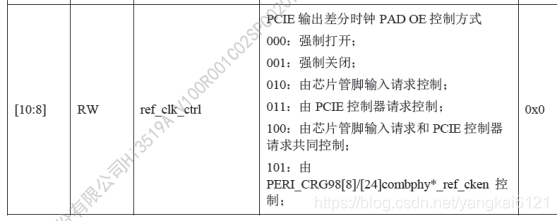

−  CRG控制寄存器PERI_CRG99[10:8]：设置为3’b000。

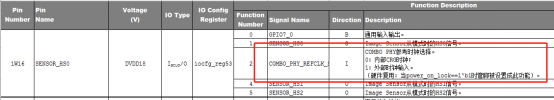

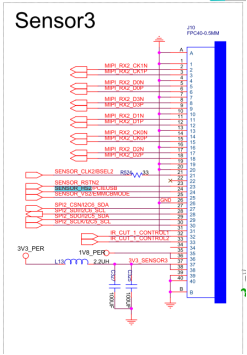

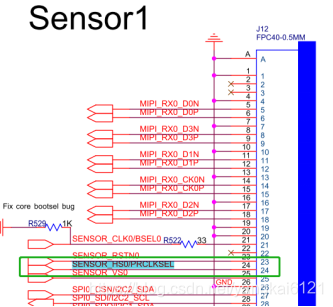

COMBO_PHY_REFCLK_SEL物理上外接的口叫SENSOR_HS0/PRCLKSEL



COMBO_PHY_REFCLK_SEL主模式需要拉低，从模式需要拉高。



PERI_CRG98控制的实现

PERI_CRG98

PERI_CRG98为COMB PHY相关时钟复位控制寄存器。

Offset Address: 0x0188  Total Reset Value: 0x0000_0500  CRG寄存器概览（基址是 0x0451_0000 ）





修改boot中PERI_CRG98的默认值，使得开机时配置就是正确的。



PERI_CRG99

PERI_CRG99为PCIE CTRL相关的时钟及软复位控制寄存器。

Offset Address: 0x018C    Total Reset Value: 0x0001_00F0    CRG寄存器概览（基址是 0x0451_0000 ）





修改boot中PERI_CRG99的默认值，使得开机时配置就是正确的。



3.3.2.2 外部 PCIe 差分时钟管脚输入

−  配置以下信号，PCIe PHY将采用COMBO_PHY_REFCLKP/COMBO_PHY_REFCLKM管脚的差分时钟作为PCIe PHY的参考时钟。

COMBO_PHY_REFCLK_SEL（和管脚 SENSOR_HS0 复用）上拉。

注意：当通过 COMBO_PHY_REFCLKP/COMBO_PHY_REFCLKM 输入参考时钟时，外供参考时钟源须保证频偏在 ±300ppm 内。

COMBO_PHY_REFCLK_SEL从模式需要拉高。



3.4 使能 PCIe 控制器



按如下步骤使能PCIe控制器：

步骤1. 通过向PCIe内部系统控制寄存器PCIE_SYS_CTRL7[pcie_app_ltssm_enable]写入0，关闭PCIe控制器。

步骤2. 通过CRG寄存器PERI_CRG98和PERI_CRG99设置PCIePHY和控制器时钟。

步骤3. 通过PCIe内部系统控制寄存器中的PCIE_SYS_CTRL0[pcie_device_type]寄存器设置PCIe控制器的工作模式(RC模式/EP模式)。

步骤4. 向CRG寄存器PERI_CRG99[pcie_srst_req]写1，以复位PCIe控制器。

步骤5. 向CRG寄存器PERI_CRG99[pcie_srst_req]写0，以撤销PCIe控制器复位。

步骤6. 当工作在RC模式时，需要配置控制器的类代码寄存器（CLASSCodeRegister）为0x060400（对应为PCI到PCI桥设备）。PCIe控制器的类代码寄存器位于PCIe配置寄存器空间内。

步骤7. 通过向PCIe内部系统控制寄存器PCIE_SYS_CTRL7[pcie_app_ltssm_enable]写入1，使能PCIe控制器。PCIe控制器使能后，PCIe控制器开始链路建立过程。



注意：在没有初始化好相关的PCIe内部系统控制寄存器之前不要使能PCIe控制器。链路初始化和定向是配置和初始化设备物理层、端口和相关链路的物理层的过程，使链路可以传输正常的数据包流量。链路的建立均是由硬件自动完成的，完成PCIe控制器的初始化和使能后，PCIe链路的建立自动发起，无需软件参与。PCIe控制器与对端设备之间的连接未建立，不可向对端设备发起任何PCIe事务（软件不可访问PCIe对端设备）。软件通过查询PCIe内部系统控制寄存器PERI_PCIE_STAT[pcie_rdlh_link_up]可以确定PCIe控制器是否已与对端设备建立连接。请参考PCIe内部系统控制器中关于PERI_PCIE_STAT寄存器的定义。

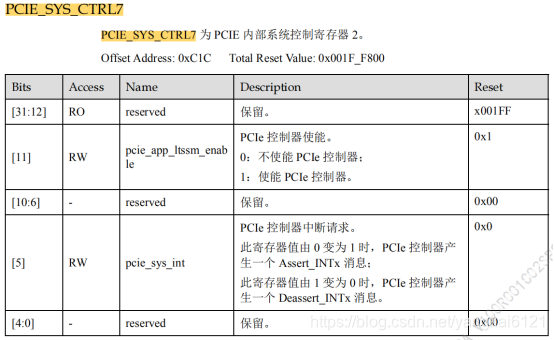

PCIE_SYS_CTRL7接口配置：



PCIE_SYS_CTRL0寄存器配置：

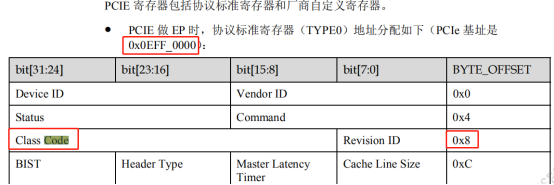

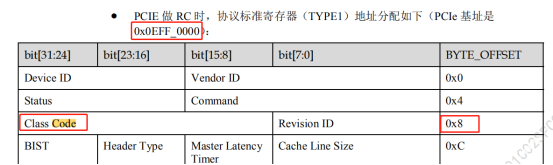

CLASS Code Register值配置：





3.5 在级联场景时钟设计注意事项

3.5.1 主片对地电阻

作为主片的时候，时钟输出管脚靠近芯片必须加 49.9 欧姆电阻对地。



图 PCIe 主片场景时钟图

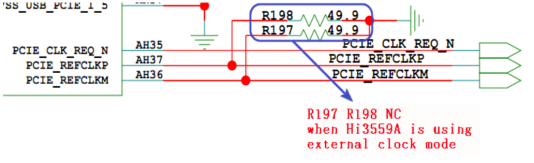

3.5.2 从片对地电阻

作为从片且设置为外部时钟时，时钟输入管脚不需加 49.9 欧姆电阻对地。



图PCIE 从片场景时钟图



3.5.3 PCIe 级联模式



文档自己给出的PCIE级联模式



文档里面的图片是有四种模式，但是我从给出来的寄存器里面查只有两种模式，比较费解。

下面这个是我在寄存器里面查出来的

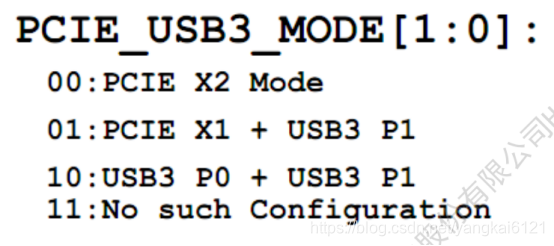

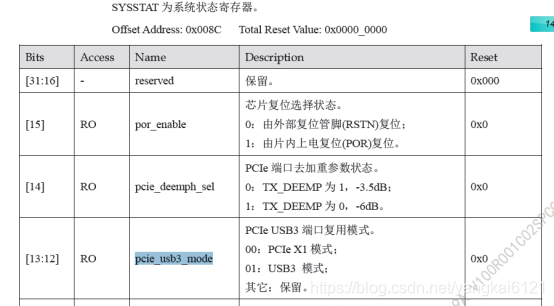

自己查出来的PCIE_USB3_MODE寄存器的值

个人理解，通过用户指南查出来的寄存器的值应该是比较准确的表述，也就是我们支持的模式只有两种，而且默认就是我们需要的PCIeX1模式。可以得出结论，级联模式的配置默认就是我们需要的，不需要再特意配置。

下面我们介绍PCIeX1模式级联，如下是几种典型的 PCIe 级联示意图。

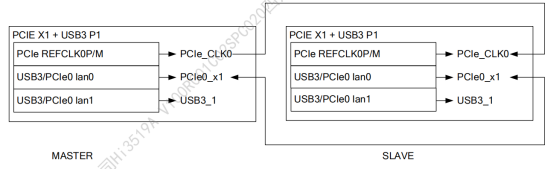

图 两片 PCIe X1 级联示意图

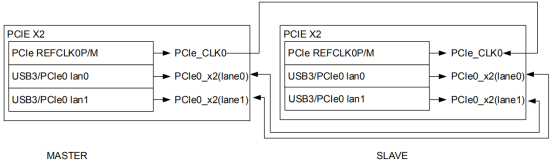

图 两片 PCIe X2 级联示意图

四、编译IMG

4.1 打开PCIE驱动

编译主片内核镜像需打开 pcie 驱动

     打开如下选项：

Bus support  --->

[*] Hisilicon PCI Express support  --->

然后将config与arch/arm/configs/hi3519av100_XXX_defconfig文件对比合入。hi3519av100_XXX_defconfig为我们编译时使用的defconfig文件。

然后重新打包linux的kernel打包，再进行整体系统编译。

4.2 编译主从驱动

先到Hi3519AV100_SDK_V2.0.2.0\osdrv\components\pcie_mcc\目录下，

编译主片：make CROSS_COMPILE=arm-himix200-linux- PCIE_KERNEL_MAKE=../../opensource/kernel/linux-4.9.y-smp VER=2 SLAVE_CHIP=hi3519av100



编译从片：make CROSS_COMPILE=arm-himix200-linux- PCIE_KERNEL_MAKE=../../opensource/kernel/linux-4.9.y-smp VER=2 target=slave

(请注意：编译主片时，请将参数 PCIE_KERNEL_MAKE 指定为 PCI 配置为 RC 的内核源码的路径；编译从片时，请教参数 PCIE_KERNEL_MAKE 指定为 PCI 配置为 EP 模式的内核源码路径，切忌不要弄错；CROSS_COMPILE参数指定芯片对应的编译工具链。)。



4.3 使用本模块编译出的ko

步骤1：准备好硬件环境，确保主从片同时上电；

步骤2：在主片起来后，在其文件系统下创建目录 “/hisi-pci”，并将从片使用的镜像文件(u-boot.bin，uImage，cramfs.initrd.img)拷贝到该目录下；

步骤3：在主片端，插入相关的内核模块：

# insmod hi35xx_dev_host.ko

# insmod irq_map_host.ko

# insmod boot_device.ko （我们是双flash启动，个人感觉不需要这一步）

步骤4：运行booter程序，启动从片：

# ./booter start_device  （我们是双flash启动，个人感觉不需要这一步）



步骤5：等待从片启动完成，在主片端，插入以下模块：

# insmod pcit_dma_host.ko

# insmod mcc_drv_host.ko

# insmod mcc_usrdev_host.ko

步骤6：在从片端，插入相关的内核模块：

# insmod hi35xx_dev_slv.ko

# insmod irq_map_slv.ko

# insmod pcit_dma_slv.ko

# insmod mcc_drv_slv.ko shm_phys_addr=[消息共享内存的基址] shm_size=[消息共享内存的大小]

# insmod mcc_usrdev_slv.ko

(共享内存在从片时，每个从片共享内存大小至少为768K)。

上面的内容了解一下就可以了，如果需要可以直接通过到ko目录下面的load3519av100_slave和load3519av100文件配置，相应的函数海思已经写好，我们直接打开使用即可。
