YoloV8+tensorrt实现实例分割C++实现

0、引言

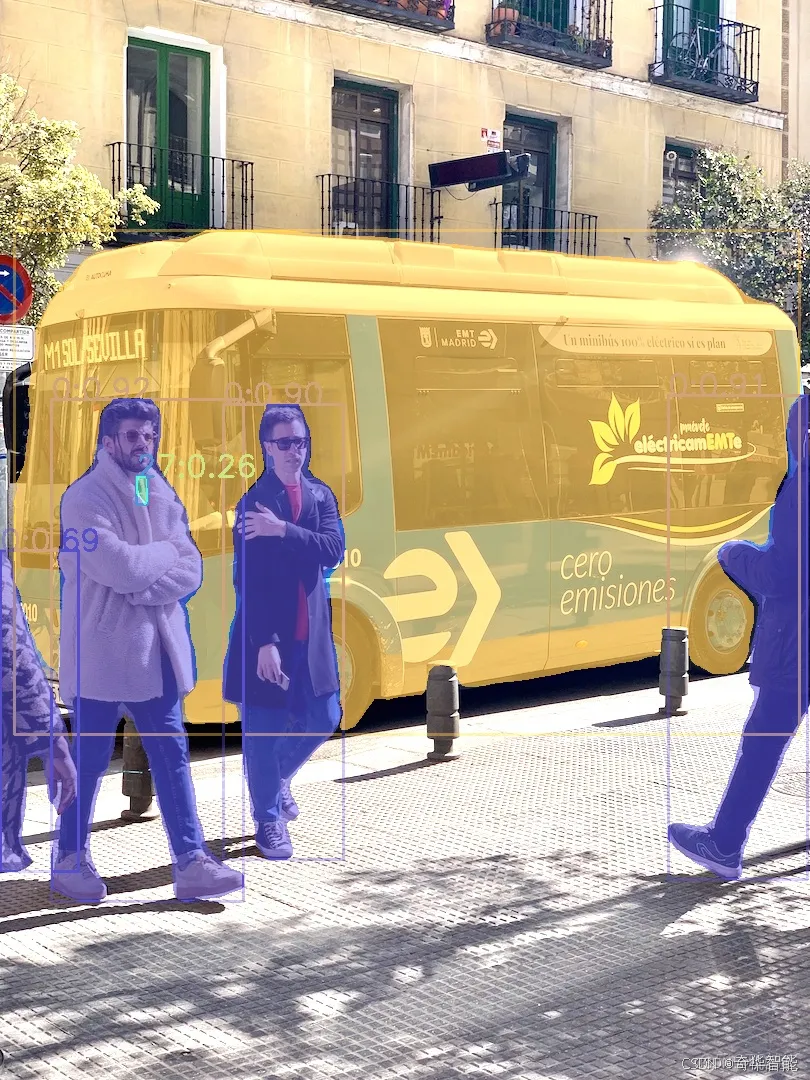

ultralytics在github发布了yolov8模型，可实现快速分类、目标检测与实例分割，采用官方效果如下图所示：

         本文依旧对其中的实例分割模型进行加速推理实战，开发c++版本的 tensorrt推理代码，没有过多的文件依赖，就3个cpp程序文件，不夹带私货，可以算是最简单的推理版本了，直接上链接: Yolov8-instance-seg-tensorrt，本人环境为：cuda10.2、cudnn8.2.4、Tensorrt8.0.1.6、Opencv4.5.4。程序中测试了yolov8[n s m l x]-seg.pt，均能正常使用，代码列表如下

├── CMakeLists.txt
├── images
│   ├── bus.jpg
│   └── zidane.jpg
├── logging.h
├── main1_onnx2trt.cpp
├── main2_trt_infer.cpp
├── models
│   ├── yolov8s-seg.engine
│   └── yolov8s-seg.onnx│
    ├── yolov8n-seg.engine
│   └── yolov8n-seg.onnx
├── output.jpg
├── README.md
└── utils.h

1、 生成onnx模型

         yolov8提供了安装方法以及对应的使用代码，在网站下载对应的模型之后，采用如下代码生成所需要的onnx模型

pip install ultralytics
yolo task=segment mode=export model=yolov8[n s m l x]-seg.pt  format=onnx opset=12

        这里注意下，我的onnx版本由于不是最新版，所以opset=12，官方模型默认的opset=17，可以在ultralytics/yolo/configs/default.yaml中找到。

2、onnx转为tensorrt的engine模型

        官方代码提供了直接生成engine的方法，但是我不推荐直接用，原因是生成的engine是跟电脑环境有关的，你换了一个环境之后，比如换到部署服务器上，之前电脑生成的engine就不能用了，除非两个电脑的环境一模一样，不然又要安装所需要的python库，所以我们仅生成onnx模型，然后通过tensorrt的api进行模型转换。

        首先clone我的 repo，然后用如下几句话

        1.首先定位到你clone的repo目录下，就是Yolov8-instance-seg-tensorrt目录下
        2.复制 yolov8[n s l m x]-seg.onnx 到 models/目录下

        3.运行下列代码，生成转换与推理的可执行文件-->onnx2trt 、trt_infer

mkdir build
cd build
cmake ..
make
sudo ./onnx2trt ../models/yolov8s-seg.onnx ../models/yolov8s-seg.engine

        生成onnx2trt的代码如下，可以看到我们主要用的api就是onnxparser

#include <iostream>
#include "logging.h"
#include "NvOnnxParser.h"
#include "NvInfer.h"
#include <fstream>
using namespace nvinfer1;
using namespace nvonnxparser;
static Logger gLogger;
int main(int argc,char** argv) {
    if (argc < 2) {
        argv[1] = "../../models/yolov8n-seg.onnx";
        argv[2] = "../../models/yolov8n-seg.engine";
    }
    // 1 onnx解析器
    IBuilder* builder = createInferBuilder(gLogger);
    const auto explicitBatch = 1U << static_cast<uint32_t>(NetworkDefinitionCreationFlag::kEXPLICIT_BATCH);
    INetworkDefinition* network = builder->createNetworkV2(explicitBatch);

    nvonnxparser::IParser* parser = nvonnxparser::createParser(*network, gLogger);

    const char* onnx_filename = argv[1];
    parser->parseFromFile(onnx_filename, static_cast<int>(Logger::Severity::kWARNING));
    for (int i = 0; i < parser->getNbErrors(); ++i)
    {
        std::cout << parser->getError(i)->desc() << std::endl;
    }
    std::cout << "successfully load the onnx model" << std::endl;

    // 2build the engine
    unsigned int maxBatchSize = 1;
    builder->setMaxBatchSize(maxBatchSize);
    IBuilderConfig* config = builder->createBuilderConfig();
    config->setMaxWorkspaceSize(1 << 20);
    //config->setMaxWorkspaceSize(128 * (1 << 20));  // 16MB
    config->setFlag(BuilderFlag::kFP16);
    ICudaEngine* engine = builder->buildEngineWithConfig(*network, *config);

    // 3serialize Model
    IHostMemory *gieModelStream = engine->serialize();
    std::ofstream p(argv[2], std::ios::binary);
    if (!p)
    {
        std::cerr << "could not open plan output file" << std::endl;
        return -1;
    }
    p.write(reinterpret_cast<const char*>(gieModelStream->data()), gieModelStream->size());
    gieModelStream->destroy();
    std::cout << "successfully generate the trt engine model" << std::endl;
    return 0;
}

        通过上述操作，我们就可以得到对应的yolov8[n s m l x]-seg.engine模型。

3  Tensorrt推理

        推理代码和之前的yolov5的实例分割不一样，主要区别在于下图，左边是v5-seg，右边是v8-seg。

         v8中output0输出8400个结果，每个结果的维度是116，而v5是25200个结果，每个结果的维度是117。简述一下v8输出的是啥，116为4+80+32，4为box的cx cy w h，80是每个类的置信度，32是分割需要用到的，和v5的区别在于少了目标的置信度，v5是4+1+80+32，这个1就是是否为目标的置信度。

 推理代码如下：

#include "NvInfer.h"
#include "cuda_runtime_api.h"
#include "NvInferPlugin.h"
#include "logging.h"
#include <opencv2/opencv.hpp>
#include "utils.h"
#include <string>
using namespace nvinfer1;
using namespace cv;

// stuff we know about the network and the input/output blobs
static const int INPUT_H = 640;
static const int INPUT_W = 640;
static const int _segWidth = 160;
static const int _segHeight = 160;
static const int _segChannels = 32;
static const int CLASSES = 80;
static const int Num_box = 8400;
static const int OUTPUT_SIZE = Num_box * (CLASSES+4 + _segChannels);//output0
static const int OUTPUT_SIZE1 = _segChannels * _segWidth * _segHeight ;//output1


static const float CONF_THRESHOLD = 0.1;
static const float NMS_THRESHOLD = 0.5;
static const float MASK_THRESHOLD = 0.5;
const char* INPUT_BLOB_NAME = "images";
const char* OUTPUT_BLOB_NAME = "output0";//detect
const char* OUTPUT_BLOB_NAME1 = "output1";//mask


struct OutputSeg {
    int id;             //结果类别id
    float confidence;   //结果置信度
    cv::Rect box;       //矩形框
    cv::Mat boxMask;       //矩形框内mask，节省内存空间和加快速度
};

void DrawPred(Mat& img,std:: vector<OutputSeg> result) {
    //生成随机颜色
    std::vector<Scalar> color;
    srand(time(0));
    for (int i = 0; i < CLASSES; i++) {
        int b = rand() % 256;
        int g = rand() % 256;
        int r = rand() % 256;
        color.push_back(Scalar(b, g, r));
    }
    Mat mask = img.clone();
    for (int i = 0; i < result.size(); i++) {
        int left, top;
        left = result[i].box.x;
        top = result[i].box.y;
        int color_num = i;
        rectangle(img, result[i].box, color[result[i].id], 2, 8);

        mask(result[i].box).setTo(color[result[i].id], result[i].boxMask);
        char label[100];
        sprintf(label, "%d:%.2f", result[i].id, result[i].confidence);

        //std::string label = std::to_string(result[i].id) + ":" + std::to_string(result[i].confidence);
        int baseLine;
        Size labelSize = getTextSize(label, FONT_HERSHEY_SIMPLEX, 0.5, 1, &baseLine);
        top = max(top, labelSize.height);
        putText(img, label, Point(left, top), FONT_HERSHEY_SIMPLEX, 1, color[result[i].id], 2);
    }

    addWeighted(img, 0.5, mask, 0.8, 1, img); //将mask加在原图上面


}

static Logger gLogger;
void doInference(IExecutionContext& context, float* input, float* output, float* output1, int batchSize)
{
    const ICudaEngine& engine = context.getEngine();

    // Pointers to input and output device buffers to pass to engine.
    // Engine requires exactly IEngine::getNbBindings() number of buffers.
    assert(engine.getNbBindings() == 3);
    void* buffers[3];

    // In order to bind the buffers, we need to know the names of the input and output tensors.
    // Note that indices are guaranteed to be less than IEngine::getNbBindings()
    const int inputIndex = engine.getBindingIndex(INPUT_BLOB_NAME);
    const int outputIndex = engine.getBindingIndex(OUTPUT_BLOB_NAME);
    const int outputIndex1 = engine.getBindingIndex(OUTPUT_BLOB_NAME1);

    // Create GPU buffers on device
    CHECK(cudaMalloc(&buffers[inputIndex], batchSize * 3 * INPUT_H * INPUT_W * sizeof(float)));//
    CHECK(cudaMalloc(&buffers[outputIndex], batchSize * OUTPUT_SIZE * sizeof(float)));
    CHECK(cudaMalloc(&buffers[outputIndex1], batchSize * OUTPUT_SIZE1 * sizeof(float)));
    // cudaMalloc分配内存 cudaFree释放内存 cudaMemcpy或 cudaMemcpyAsync 在主机和设备之间传输数据
    // cudaMemcpy cudaMemcpyAsync 显式地阻塞传输 显式地非阻塞传输
    // Create stream
    cudaStream_t stream;
    CHECK(cudaStreamCreate(&stream));

    // DMA input batch data to device, infer on the batch asynchronously, and DMA output back to host
    CHECK(cudaMemcpyAsync(buffers[inputIndex], input, batchSize * 3 * INPUT_H * INPUT_W * sizeof(float), cudaMemcpyHostToDevice, stream));
    context.enqueue(batchSize, buffers, stream, nullptr);
    CHECK(cudaMemcpyAsync(output, buffers[outputIndex], batchSize * OUTPUT_SIZE * sizeof(float), cudaMemcpyDeviceToHost, stream));
    CHECK(cudaMemcpyAsync(output1, buffers[outputIndex1], batchSize * OUTPUT_SIZE1 * sizeof(float), cudaMemcpyDeviceToHost, stream));
    cudaStreamSynchronize(stream);

    // Release stream and buffers
    cudaStreamDestroy(stream);
    CHECK(cudaFree(buffers[inputIndex]));
    CHECK(cudaFree(buffers[outputIndex]));
    CHECK(cudaFree(buffers[outputIndex1]));
}

int main(int argc, char** argv)
{
    if (argc < 2) {
        argv[1] = "../models/yolov8n-seg.engine";
        argv[2] = "../images/bus.jpg";
    }
    // create a model using the API directly and serialize it to a stream
    char* trtModelStream{ nullptr }; //char* trtModelStream==nullptr;  开辟空指针后 要和new配合使用，比如89行 trtModelStream = new char[size]
    size_t size{ 0 };//与int固定四个字节不同有所不同,size_t的取值range是目标平台下最大可能的数组尺寸,一些平台下size_t的范围小于int的正数范围,又或者大于unsigned int. 使用Int既有可能浪费，又有可能范围不够大。

    std::ifstream file(argv[1], std::ios::binary);
    if (file.good()) {
        std::cout << "load engine success" << std::endl;
        file.seekg(0, file.end);//指向文件的最后地址
        size = file.tellg();//把文件长度告诉给size
        //std::cout << "\nfile:" << argv[1] << " size is";
        //std::cout << size << "";

        file.seekg(0, file.beg);//指回文件的开始地址
        trtModelStream = new char[size];//开辟一个char 长度是文件的长度
        assert(trtModelStream);//
        file.read(trtModelStream, size);//将文件内容传给trtModelStream
        file.close();//关闭
    }
    else {
        std::cout << "load engine failed" << std::endl;
        return 1;
    }


    Mat src = imread(argv[2], 1);
    if (src.empty()) { std::cout << "image load faild" << std::endl; return 1; }
    int img_width = src.cols;
    int img_height = src.rows;
    std::cout << "宽高：" << img_width << " " << img_height << std::endl;
    // Subtract mean from image
    static float data[3 * INPUT_H * INPUT_W];
    Mat pr_img0, pr_img;
    std::vector<int> padsize;
    pr_img = preprocess_img(src, INPUT_H, INPUT_W, padsize);       // Resize
    int newh = padsize[0], neww = padsize[1], padh = padsize[2], padw = padsize[3];
    float ratio_h = (float)src.rows / newh;
    float ratio_w = (float)src.cols / neww;
    int i = 0;// [1,3,INPUT_H,INPUT_W]
    //std::cout << "pr_img.step" << pr_img.step << std::endl;
    for (int row = 0; row < INPUT_H; ++row) {
        uchar* uc_pixel = pr_img.data + row * pr_img.step;//pr_img.step=widthx3 就是每一行有width个3通道的值
        for (int col = 0; col < INPUT_W; ++col)
        {

            data[i] = (float)uc_pixel[2] / 255.0;
            data[i + INPUT_H * INPUT_W] = (float)uc_pixel[1] / 255.0;
            data[i + 2 * INPUT_H * INPUT_W] = (float)uc_pixel[0] / 255.;
            uc_pixel += 3;
            ++i;
        }
    }

    IRuntime* runtime = createInferRuntime(gLogger);
    assert(runtime != nullptr);
    bool didInitPlugins = initLibNvInferPlugins(nullptr, "");
    ICudaEngine* engine = runtime->deserializeCudaEngine(trtModelStream, size, nullptr);
    assert(engine != nullptr);
    IExecutionContext* context = engine->createExecutionContext();
    assert(context != nullptr);
    delete[] trtModelStream;

    // Run inference
    static float prob[OUTPUT_SIZE];
    static float prob1[OUTPUT_SIZE1];

    //for (int i = 0; i < 10; i++) {//计算10次的推理速度
    //       auto start = std::chrono::system_clock::now();
    //       doInference(*context, data, prob, prob1, 1);
    //       auto end = std::chrono::system_clock::now();
    //       std::cout << std::chrono::duration_cast<std::chrono::milliseconds>(end - start).count() << "ms" << std::endl;
    //   }
    auto start = std::chrono::system_clock::now();
    doInference(*context, data, prob, prob1, 1);
    auto end = std::chrono::system_clock::now();
    std::cout << "推理时间：" << std::chrono::duration_cast<std::chrono::milliseconds>(end - start).count() << "ms" << std::endl;

    std::vector<int> classIds;//结果id数组
    std::vector<float> confidences;//结果每个id对应置信度数组
    std::vector<cv::Rect> boxes;//每个id矩形框
    std::vector<cv::Mat> picked_proposals;  //后续计算mask



    // 处理box
    int net_length = CLASSES + 4 + _segChannels;
    cv::Mat out1 = cv::Mat(net_length, Num_box, CV_32F, prob);

    start = std::chrono::system_clock::now();
    for (int i = 0; i < Num_box; i++) {
        //输出是1*net_length*Num_box;所以每个box的属性是每隔Num_box取一个值，共net_length个值
        cv::Mat scores = out1(Rect(i, 4, 1, CLASSES)).clone();
        Point classIdPoint;
        double max_class_socre;
        minMaxLoc(scores, 0, &max_class_socre, 0, &classIdPoint);
        max_class_socre = (float)max_class_socre;
        if (max_class_socre >= CONF_THRESHOLD) {
            cv::Mat temp_proto = out1(Rect(i, 4 + CLASSES, 1, _segChannels)).clone();
            picked_proposals.push_back(temp_proto.t());
            float x = (out1.at<float>(0, i) - padw) * ratio_w;  //cx
            float y = (out1.at<float>(1, i) - padh) * ratio_h;  //cy
            float w = out1.at<float>(2, i) * ratio_w;  //w
            float h = out1.at<float>(3, i) * ratio_h;  //h
            int left = MAX((x - 0.5 * w), 0);
            int top = MAX((y - 0.5 * h), 0);
            int width = (int)w;
            int height = (int)h;
            if (width <= 0 || height <= 0) { continue; }

            classIds.push_back(classIdPoint.y);
            confidences.push_back(max_class_socre);
            boxes.push_back(Rect(left, top, width, height));
        }

    }
    //执行非最大抑制以消除具有较低置信度的冗余重叠框（NMS）
    std::vector<int> nms_result;
    cv::dnn::NMSBoxes(boxes, confidences, CONF_THRESHOLD, NMS_THRESHOLD, nms_result);
    std::vector<cv::Mat> temp_mask_proposals;
    std::vector<OutputSeg> output;
    Rect holeImgRect(0, 0, src.cols, src.rows);
    for (int i = 0; i < nms_result.size(); ++i) {
        int idx = nms_result[i];
        OutputSeg result;
        result.id = classIds[idx];
        result.confidence = confidences[idx];
        result.box = boxes[idx]&holeImgRect;
        output.push_back(result);
        temp_mask_proposals.push_back(picked_proposals[idx]);
    }

    // 处理mask
    Mat maskProposals;
    for (int i = 0; i < temp_mask_proposals.size(); ++i)
        maskProposals.push_back(temp_mask_proposals[i]);

    Mat protos = Mat(_segChannels, _segWidth * _segHeight, CV_32F, prob1);
    Mat matmulRes = (maskProposals * protos).t();//n*32 32*25600 A*B是以数学运算中矩阵相乘的方式实现的，要求A的列数等于B的行数时
    Mat masks = matmulRes.reshape(output.size(), { _segWidth,_segHeight });//n*160*160

    std::vector<Mat> maskChannels;
    cv::split(masks, maskChannels);
    Rect roi(int((float)padw / INPUT_W * _segWidth), int((float)padh / INPUT_H * _segHeight), int(_segWidth - padw / 2), int(_segHeight - padh / 2));
    for (int i = 0; i < output.size(); ++i) {
        Mat dest, mask;
        cv::exp(-maskChannels[i], dest);//sigmoid
        dest = 1.0 / (1.0 + dest);//160*160
        dest = dest(roi);
        resize(dest, mask, cv::Size(src.cols, src.rows), INTER_NEAREST);
        //crop----截取box中的mask作为该box对应的mask
        Rect temp_rect = output[i].box;
        mask = mask(temp_rect) > MASK_THRESHOLD;
        output[i].boxMask = mask;
    }
    end = std::chrono::system_clock::now();
    std::cout << "后处理时间：" << std::chrono::duration_cast<std::chrono::milliseconds>(end - start).count() << "ms" << std::endl;

    DrawPred(src, output);
    cv::imshow("output.jpg", src);
    char c = cv::waitKey(0);

    // Destroy the engine
    context->destroy();
    engine->destroy();
    runtime->destroy();

    system("pause");
    return 0;
}

4、分割结果

 各网络的结果如下图所示：

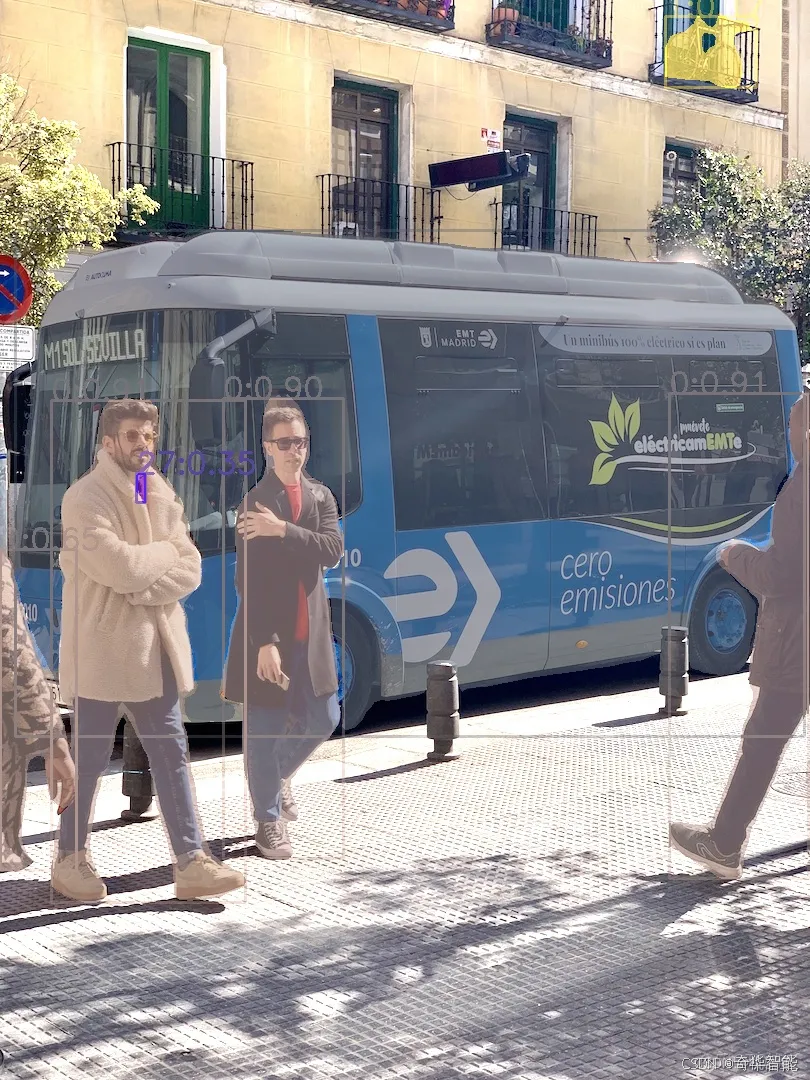

4.1 yolov8n-seg分割结果

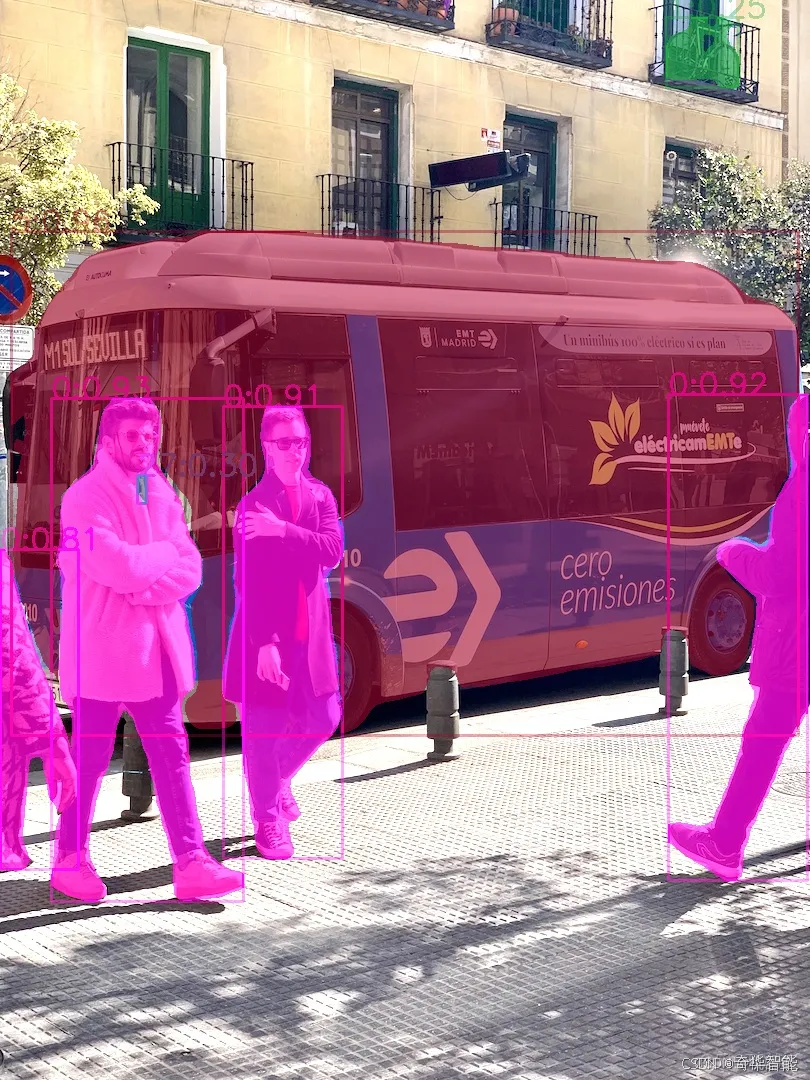

4.2 yolov8s-seg分割结果

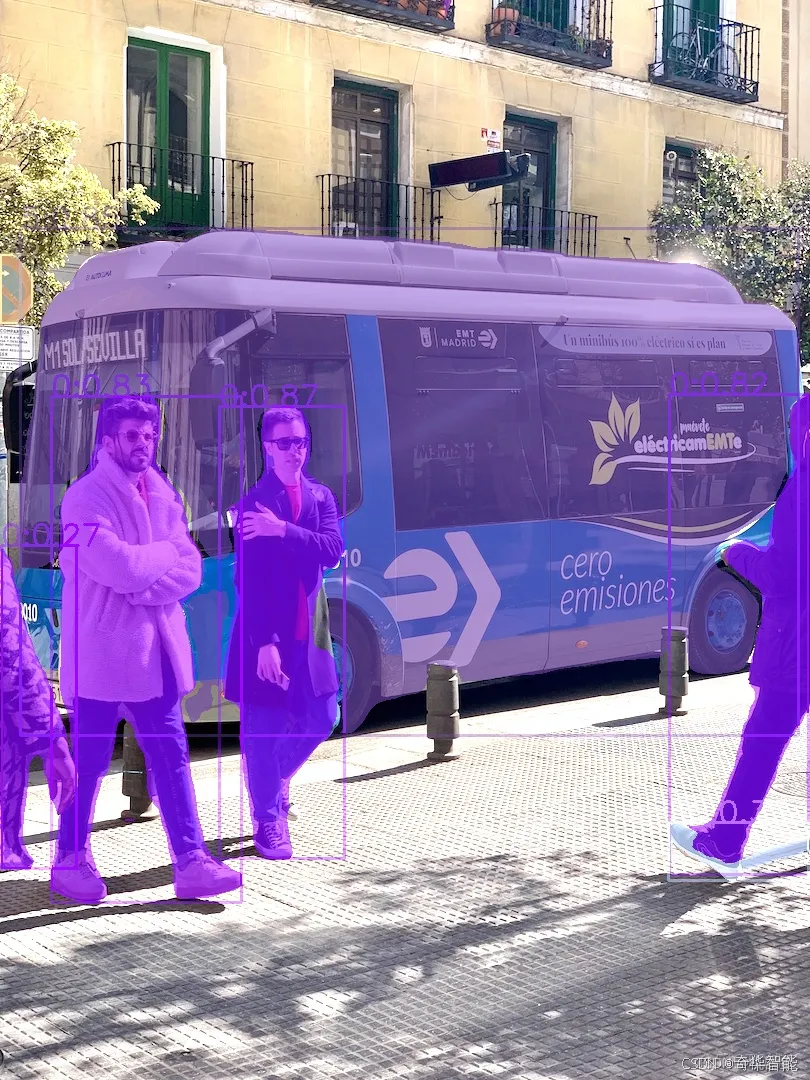

4.3 yolov8m-seg分割结果

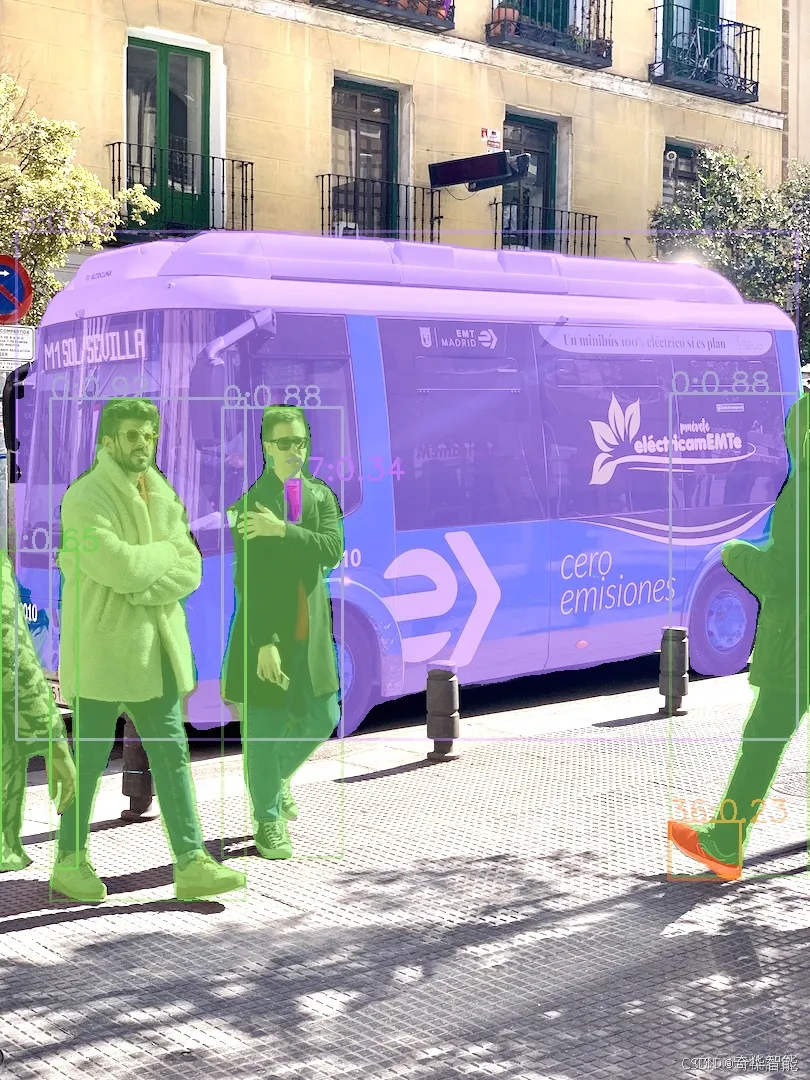

4.4 yolov8l-seg分割结果

4.5 yolov8x-seg分割结果

后处理的时间分为检测框和分割结果的处理。由于都是用opencv自带函数，或者opencv矩阵处理的，消耗的时间较多，所以速度上有很大的提升空间。
