前言

由于STM系列单片机价格疯涨，不少嵌入式的开发人员都想着找一款国内的单片机进行替代，还需要与之前开发的芯片兼容性较高，代码移植率高。因此GD32系列芯片应用而生，同样的芯片内核ARM® Cortex-Mx，让开发人员快速的适应新的产品。接下来就把自己学到和遇到的问题在这统一叙述。

一、IAR的补丁环境安装和固件库说明

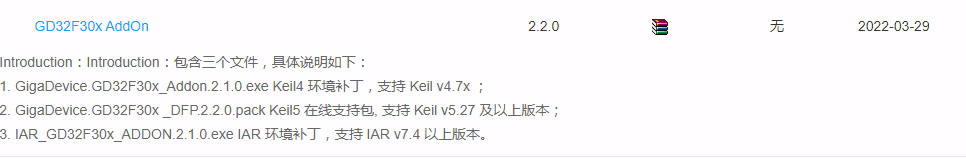

IAR补丁环境的官方安装网址：http://gd32mcu.com/cn。

前面两个是keil环境，第三个是IAR环境，支持win8以下，win10电脑需要修改兼容性
在这里插入图片描述
安装默认会安装在最高版本的IAR目录下，不要自己修改文件夹位置，最好使用IAR7.4版本以上的，本人使用的是IAR8.32.4。

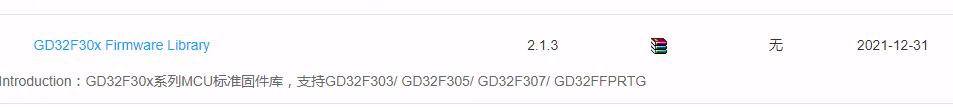

接着下载对应芯片的固件库
解压后会有四个文件夹：Examples（一些外设的使用案例）、Firmware（固件库文件，包括CMSIS文件和GD32F30x_standard_peripheral文件，具体看文件里面的内容）、Template（工程模板，有KEIL和IAR编程环境，任选保留一个）、Utilities（其它一些第三方插件）。

二、搭建编程环境

1、将Template文件夹下除了要使用的环境文件（IAR_project或Keil_project）其它都删掉，然后将Examples文件夹下的选一个案例，将案例下所有.C和.H文件复制到Template文件夹下，这样一个简单的工程就搭建好了，但接下来还有一些事情要做。在这里插入图片描述

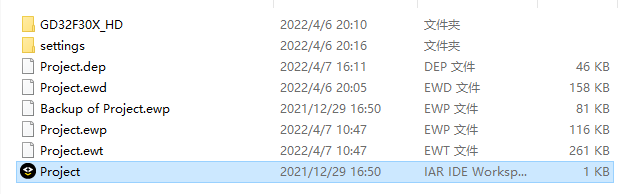

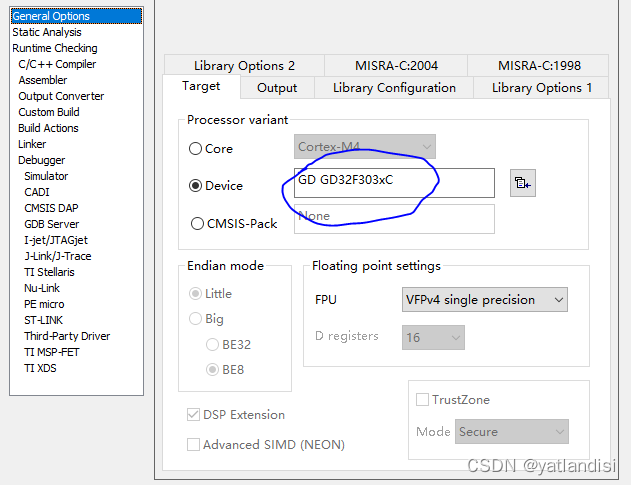

2、双击下图的IAR工作环境，就可以进入编程界面。在Options选项配置中，设定Device为使用的芯片，因为已经安装了补丁，所以能找到对应的芯片型号，如果找不到GD，说明安装补丁位置错误或是没有安装上。

在这里插入图片描述
3、下一步：

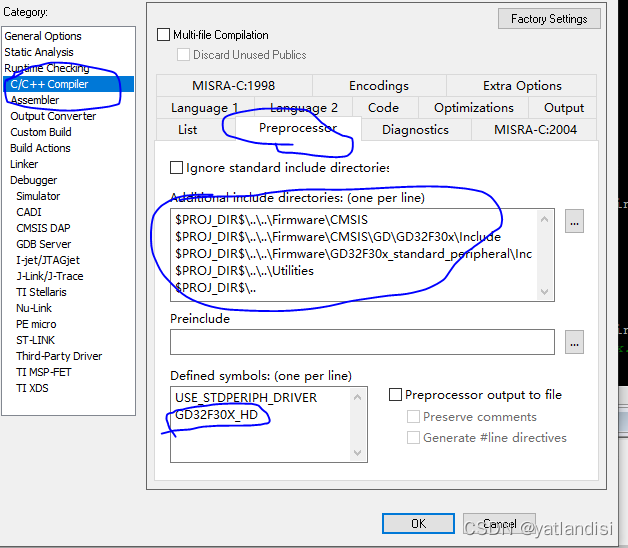

可以看到一些文件已经被包括在这里了，主要是一些头文件。自己新建工程的时候一定要注意这里的头文件都要包括上，不然在编译的时候会报错找不到某某文件。还有由于使用的是高容量的GD32所以要改成GD32F30X_HD（Flash在256k到512k之间为HD，512k以上是XD，互联型CL）。
在这里插入图片描述

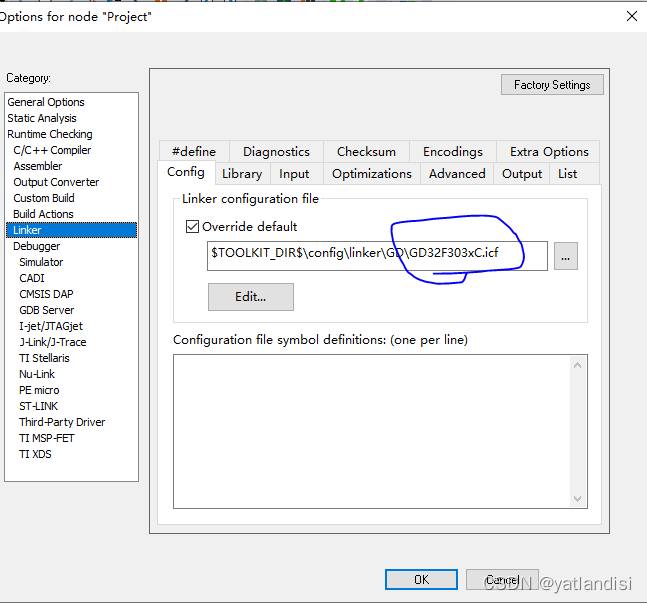

在Linker选项里，一定要选中对应产品型号的.icf文件，选了Device后这个会自动配置上，检查下即可，Edit里是存储器的地址配置和堆栈的配置，可以先不用管。

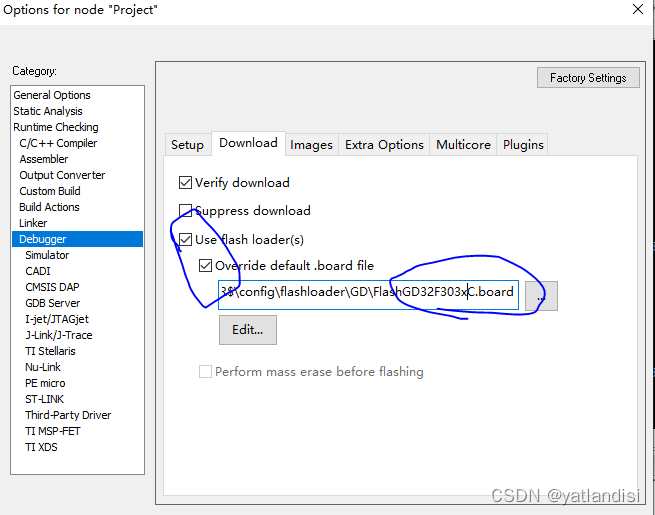

4、接下来，就是Debugger的配置，在Setup中选择使用的下载器，J-link\ST-link\DAP这个跟STM32配置方法一致，在Download中选择正确的board，并勾选，检查一下没错就行。其它配置没有什么区别需要注意的了。
在这里插入图片描述
5、编译一下，应该不会出现什么问题，毕竟是官方固件库，如果出错，检查配置或根据编译信息，查看是否有文件因为没有用到而报错。

三、系统时钟配置

1、在startup_gd32f30x_hd.s启动文件中有如下一串代码，应该都很熟悉这段代码了，SystemInit将用来配置系统时钟。

> Reset_Handler
>         LDR     R0, =SystemInit
>         BLX     R0
>         LDR     R0, =__iar_program_start
>         BX      R0

进入函数体：在system_gd32f30x.c这个库函数里，主要功能是打开一些时钟使能位，可以对着寄存器说明来阅读。

void SystemInit (void)
{
  /* FPU settings */
#if (__FPU_PRESENT == 1) && (__FPU_USED == 1)
    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */
#endif
    /* reset the RCU clock configuration to the default reset state */
    /* Set IRC8MEN bit */
    RCU_CTL |= RCU_CTL_IRC8MEN;

    RCU_MODIFY

    RCU_CFG0 &= ~RCU_CFG0_SCS;

#if (defined(GD32F30X_HD) || defined(GD32F30X_XD))
    /* reset HXTALEN, CKMEN and PLLEN bits */
    RCU_CTL &= ~(RCU_CTL_PLLEN | RCU_CTL_CKMEN | RCU_CTL_HXTALEN);
    /* disable all interrupts */
    RCU_INT = 0x009f0000U;
#elif defined(GD32F30X_CL)
    /* Reset HXTALEN, CKMEN, PLLEN, PLL1EN and PLL2EN bits */
    RCU_CTL &= ~(RCU_CTL_PLLEN |RCU_CTL_PLL1EN | RCU_CTL_PLL2EN | RCU_CTL_CKMEN | RCU_CTL_HXTALEN);
    /* disable all interrupts */
    RCU_INT = 0x00ff0000U;
#endif

    /* reset HXTALBPS bit */
    RCU_CTL &= ~(RCU_CTL_HXTALBPS);

    /* Reset CFG0 and CFG1 registers */
    RCU_CFG0 = 0x00000000U;
    RCU_CFG1 = 0x00000000U;

    /* configure the system clock source, PLL Multiplier, AHB/APBx prescalers and Flash settings */
    system_clock_config();
}

最后进入时钟的配置函数体system_clock_config();定义使用不同的系统时钟源，就会有相应的配置函数，我们用的是外部8M晶振，且最大能到120MHz，所以需要定义__SYSTEM_CLOCK_120M_PLL_HXTAL，配置函数才能使用。这个定义在system_gd32f30x.c的开头

static void system_clock_config(void)
{
#ifdef __SYSTEM_CLOCK_IRC8M
    system_clock_8m_irc8m();
#elif defined (__SYSTEM_CLOCK_48M_PLL_IRC8M)
    system_clock_48m_irc8m();
#elif defined (__SYSTEM_CLOCK_72M_PLL_IRC8M)
    system_clock_72m_irc8m();
#elif defined (__SYSTEM_CLOCK_108M_PLL_IRC8M)
    system_clock_108m_irc8m();
#elif defined (__SYSTEM_CLOCK_120M_PLL_IRC8M)
    system_clock_120m_irc8m();

#elif defined (__SYSTEM_CLOCK_HXTAL)
    system_clock_hxtal();
#elif defined (__SYSTEM_CLOCK_48M_PLL_HXTAL)
    system_clock_48m_hxtal();
#elif defined (__SYSTEM_CLOCK_72M_PLL_HXTAL)
    system_clock_72m_hxtal();
#elif defined (__SYSTEM_CLOCK_108M_PLL_HXTAL)
    system_clock_108m_hxtal();
#elif defined (__SYSTEM_CLOCK_120M_PLL_HXTAL)
    system_clock_120m_hxtal();
#endif /* __SYSTEM_CLOCK_IRC8M */
}

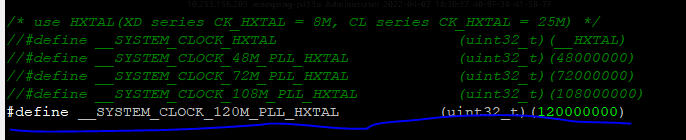

这个定义在system_gd32f30x.c的开头，有这么一段定义，取消注释相应的时钟定义就可以。
在这里插入图片描述
然后就进入真正的时钟配置函数void system_clock_120m_hxtal(void)。包括AHB\APB1\APB2的时钟。最终配置成AHB=120Mhz,APB1=120;APB2=60。

     /* AHB = SYSCLK */
 RCU_CFG0 |= RCU_AHB_CKSYS_DIV1;
    /* APB2 = AHB/1 */
    RCU_CFG0 |= RCU_APB2_CKAHB_DIV1;
    /* APB1 = AHB/2 */
    RCU_CFG0 |= RCU_APB1_CKAHB_DIV2;

#if (defined(GD32F30X_HD) || defined(GD32F30X_XD))
    /* select HXTAL/2 as clock source */
    RCU_CFG0 &= ~(RCU_CFG0_PLLSEL | RCU_CFG0_PREDV0);
    RCU_CFG0 |= (RCU_PLLSRC_HXTAL_IRC48M | RCU_CFG0_PREDV0);

    /* CK_PLL = (CK_HXTAL/2) * 30 = 120 MHz */
    RCU_CFG0 &= ~(RCU_CFG0_PLLMF | RCU_CFG0_PLLMF_4 | RCU_CFG0_PLLMF_5);
    RCU_CFG0 |= RCU_PLL_MUL30;

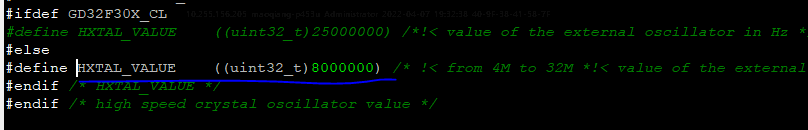

这里CK_PLL = (CK_HXTAL/2) * 30 = 120 MHz ，那可知CK_HXTAL为8Mhz，表示外部晶振为8Mhz，如果外部用的是12M或是其它的呢？在哪里修改？
在这里插入图片描述
在gd32f30x.h这个头文件里找到上面这段代码，修改外部晶振的值。

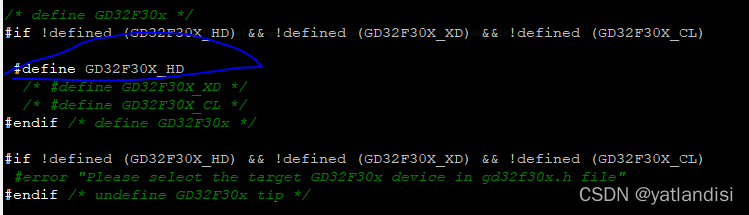

另外在这个头文件开头还有如下的定义，如果没有这个蓝色圈的定义，很多代码都无法执行。
好了，以上就是初次接触学习和了解到的，有帮助的话给个支持吧，后面有发现新的问题不断更新。




---
