MCU 5V tolerant是什么意思？

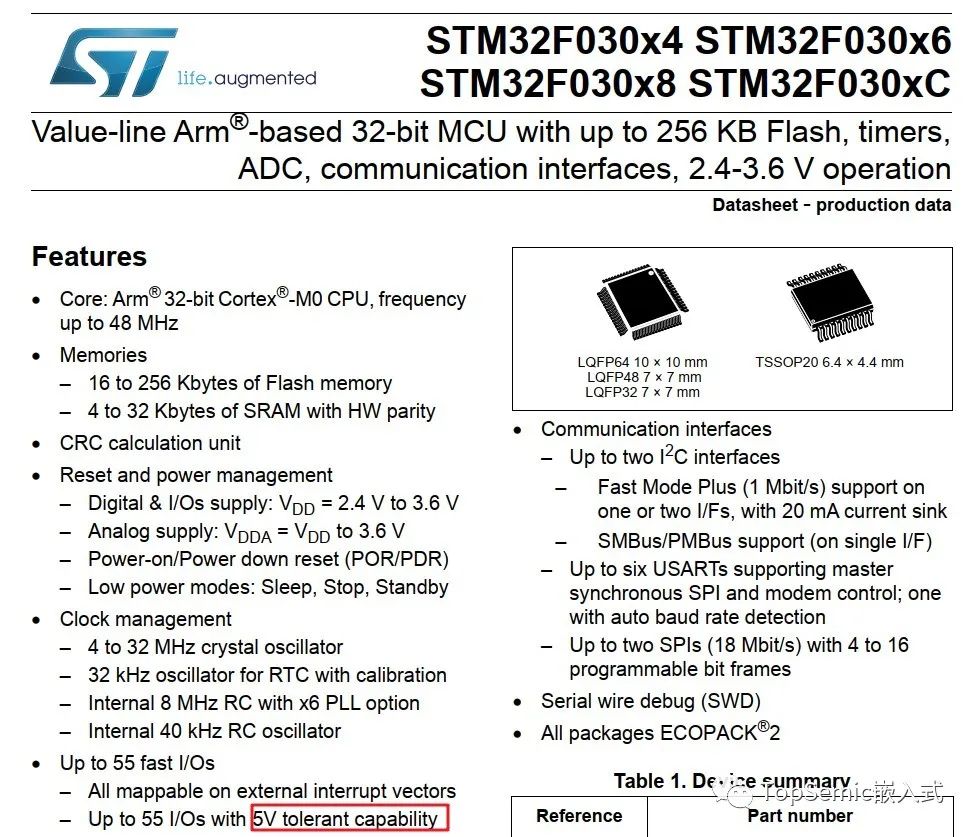

以STM32F030为例，在datasheet中可以看到一句关于IO的表述：Up to 55 I/Os with 5V tolerant capability。

5V tolerant capability是什么意思？

如果MCU的供电电压是3.3V，普通的IO是没法接5V输入电压的，虽然大多数芯片都具有允许 5V瞬变的 ESD 保护，但如果长时间接5V，也会有问题。

所谓5V tolerant是指这些IO可以处理 5 V的输入电压而不损坏芯片，并且正确的识别逻辑电平。

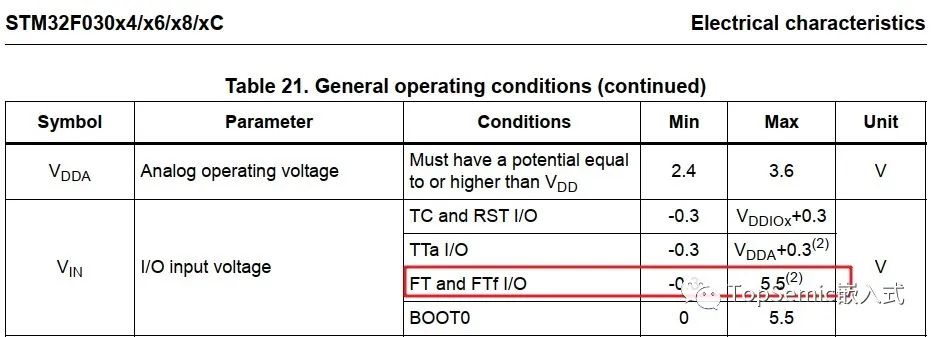

从芯片的数据手册中可以看出，5V tolerant的IO input voltage最大值是5.5V，而普通的IO最大输入电压是VDDIOX+0.3

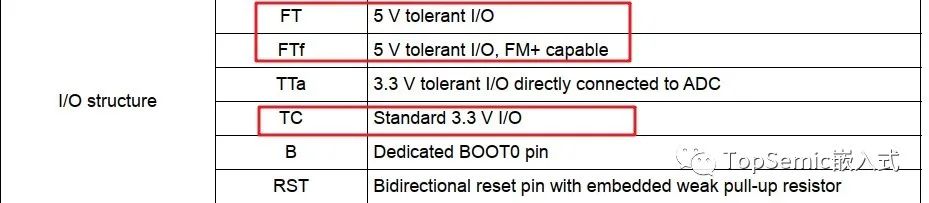

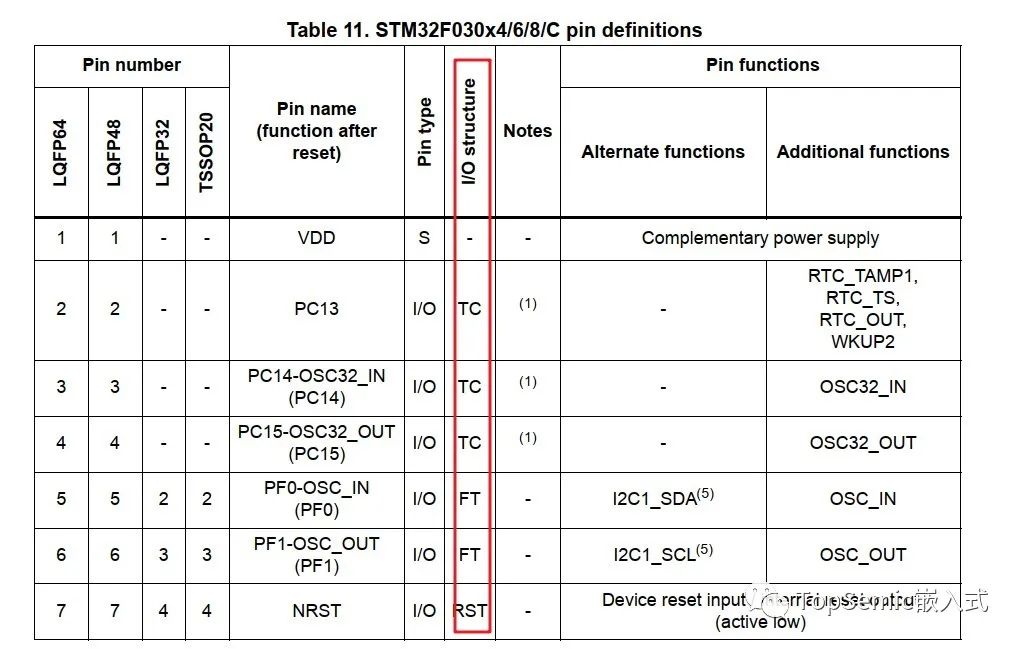

对于某个具体的IO，它是否为5V tolerant，可以在pin definition表中I/O structure一列中查看，其中TC表示标准的3.3V IO，FT、FTf表示是5V tolerant

具备了5V tolerant能力，比如3.3V的UART RX和就可以和外面的5V UART TX直接通信，不过需要注意的，它只是输入能接5V信号，没法输出5V电平的。

大家看下下面的这个电路，如果左侧UART TX和RX都是5V tolerant，该电路可以正常工作吗？
